Trong các công trình điện công nghiệp, việc lắp ráp tủ điện là một trong những khâu quan trọng nhất để đảm bảo hệ thống hoạt động ổn định và an toàn. Đối với nhiều doanh nghiệp, việc thuê dịch vụ trọn gói đôi khi khiến chi phí đội lên đáng kể. Chính vì vậy, nắm được hướng dẫn lắp ráp tủ khung điện đơn giản không chỉ giúp doanh nghiệp chủ động hơn mà còn giảm đáng kể ngân sách thi công.

Bằng cách áp dụng quy trình chuẩn, kỹ thuật viên nội bộ có thể dễ dàng hoàn thiện tủ điện đúng tiêu chuẩn IEC và ISO, đồng thời linh hoạt mở rộng hoặc nâng cấp khi hệ thống phát triển.

Chuẩn bị kỹ trước khi bắt đầu lắp ráp

Bước đầu tiên trong hướng dẫn lắp ráp tủ khung điện đơn giản là chuẩn bị đầy đủ dụng cụ, thiết bị và tài liệu kỹ thuật. Một số yếu tố quan trọng gồm:

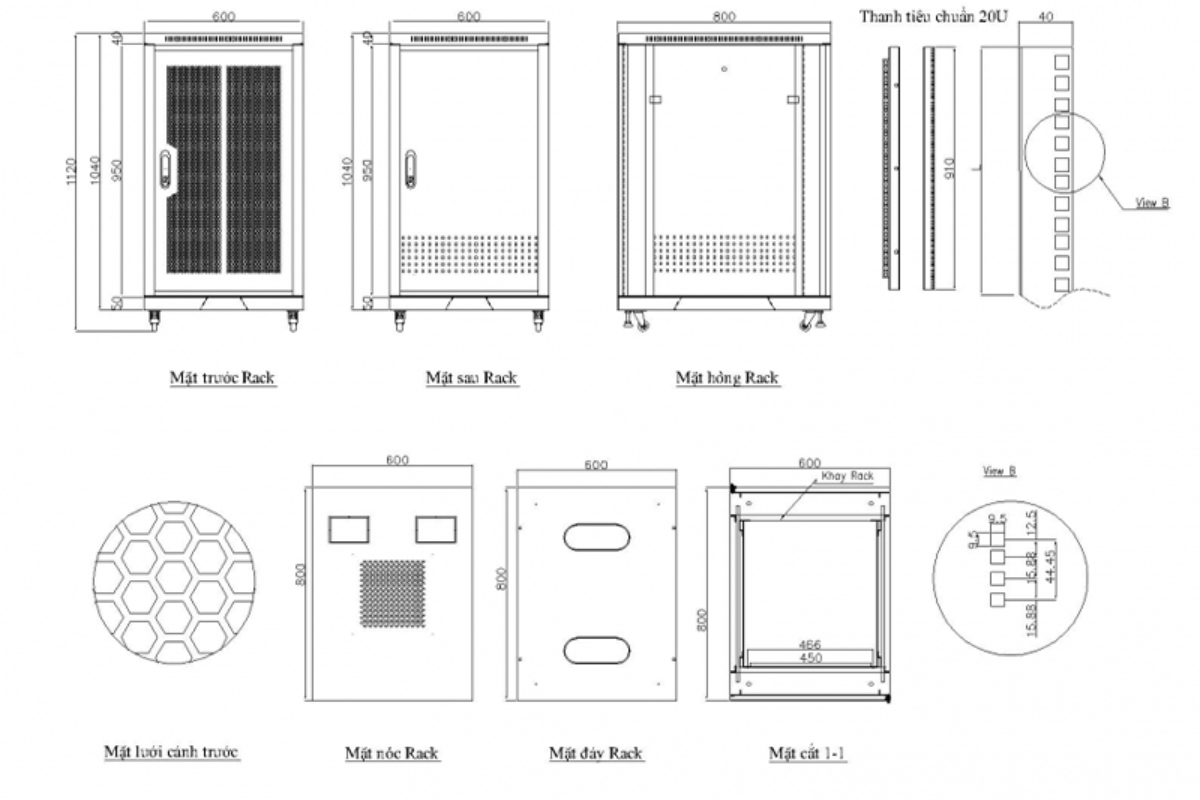

• Bản vẽ chi tiết và sơ đồ đấu nối: Đây là cơ sở để xác định chính xác vị trí từng linh kiện và đường dây.
• Dụng cụ lắp đặt: Tua vít, kìm bấm cos, máy khoan, thước đo và bộ dụng cụ siết lực.
• Linh kiện và phụ kiện: Khung tủ thép hoặc inox, cánh tủ, giá đỡ dây cáp, dây dẫn và quạt tản nhiệt (nếu cần).
• Trang bị an toàn: Găng tay cách điện, kính bảo hộ và thiết bị nối đất dự phòng.

Việc chuẩn bị kỹ càng sẽ giúp giảm rủi ro trong quá trình thi công, đảm bảo lắp ráp nhanh và chính xác.

Hướng dẫn lắp ráp tủ khung điện đơn giản – chi tiết từng bước

Quy trình này giúp kỹ thuật viên thực hiện nhanh chóng mà không bỏ sót các chi tiết quan trọng:

• Lắp và cân chỉnh khung tủ

Khung tủ được ghép từ các thanh thép hoặc inox theo bản vẽ. Sử dụng bulong và đinh tán để cố định, kiểm tra góc và độ cân bằng bằng thước thủy. Việc khung cân chỉnh chuẩn sẽ giúp các chi tiết cơ khí và cánh tủ khớp chính xác.

• Gắn các chi tiết cơ khí phụ trợ

Lắp thanh giá đỡ thiết bị, máng cáp và lỗ bắt vít theo sơ đồ. Đảm bảo tất cả chi tiết được xiết chặt, giảm rung lắc khi vận hành.

• Đấu nối linh kiện điện

Theo sơ đồ kỹ thuật, lắp MCCB, ACB, contactor, rơ-le và thanh cái. Dây dẫn được bấm cos chắc chắn và đi gọn trong máng cáp để dễ bảo trì.

• Lắp cánh tủ, khóa và quạt tản nhiệt

Cánh tủ cần được lắp khít với khung, kèm ron chống bụi và nước để đạt tiêu chuẩn IP. Quạt tản nhiệt giúp hạ nhiệt trong các tủ có tải cao.

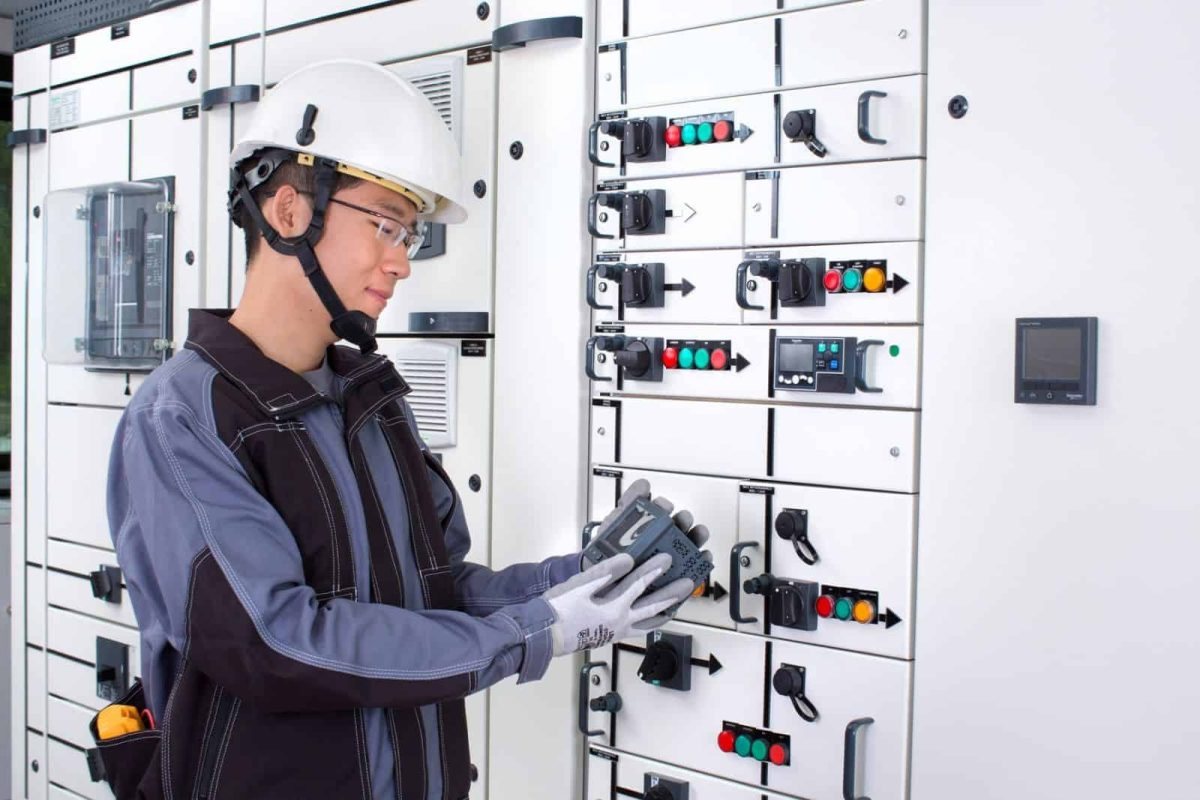

• Kiểm tra và nghiệm thu trước vận hành

Thử nghiệm điện trở cách điện, đo tải và kiểm tra hệ thống chống rò rỉ điện trước khi đưa tủ vào sử dụng.

Những sai lầm thường gặp khi lắp ráp tủ điện

Trong quá trình áp dụng hướng dẫn lắp ráp tủ khung điện đơn giản, nhiều kỹ thuật viên dễ mắc phải những lỗi phổ biến:

• Bỏ qua bước kiểm tra khung và lỗ bắt vít: Khi khung không cân chỉnh chuẩn, cánh tủ và linh kiện dễ lắp lệch, ảnh hưởng độ kín và an toàn.
• Dây dẫn không gọn gàng: Dây chồng chéo hoặc không cố định làm cản trở luồng gió, tăng nhiệt độ và khó bảo trì.
• Không kiểm tra ron và khóa tủ: Khi ron không khít, tiêu chuẩn IP không đạt, dẫn đến nguy cơ bụi và nước xâm nhập.
• Thiếu thử nghiệm tải: Bỏ qua kiểm tra cuối khiến tủ dễ gặp sự cố khi vận hành.

Nhận diện và tránh các lỗi này giúp tủ điện bền hơn và vận hành an toàn hơn khi lắp ráp.

Lợi ích kinh tế khi tự lắp ráp theo hướng dẫn

Việc tuân thủ hướng dẫn lắp ráp tủ khung điện đơn giản mang lại lợi ích kinh tế rõ rệt:

• Tiết kiệm chi phí nhân công: Giảm 10–20% chi phí so với thuê trọn gói.
• Chủ động nâng cấp hệ thống: Dễ dàng mở rộng mà không cần tháo dỡ toàn bộ tủ.
• Giảm rủi ro bảo trì: Dây và linh kiện bố trí khoa học, giảm thời gian sửa chữa.
• Tối ưu tuổi thọ hệ thống: Tủ đạt chuẩn IEC, ISO, vận hành ổn định và ít hỏng hóc.

Một doanh nghiệp có thể tiết kiệm hàng chục triệu đồng mỗi năm nếu tự triển khai lắp ráp và bảo trì theo quy trình chuẩn.

Chi phí dự kiến và cách dự trù ngân sách

Chi phí lắp ráp phụ thuộc vào kích thước, vật liệu và cấu hình. Dưới đây là mức tham khảo khi áp dụng hướng dẫn lắp ráp tủ khung điện đơn giản:

• Tủ 800 x 600 x 2200 (thép, IP54): 18–22 triệu đồng (không gồm linh kiện).
• Tủ 1000 x 800 x 2200 (thép/inox, IP55): 25–30 triệu đồng.
• Tủ 1200 x 1000 x 2400 (inox, IP65): 38–45 triệu đồng.

Nếu kỹ thuật viên tự lắp ráp, doanh nghiệp có thể giảm đáng kể chi phí lắp đặt và bảo trì, nhất là với hệ thống nhiều tủ hoặc yêu cầu mở rộng thường xuyên.

Nâng cao chủ động và hiệu quả cho hệ thống điện

Việc nắm vững hướng dẫn lắp ráp tủ khung điện đơn giản không chỉ giúp kỹ thuật viên và doanh nghiệp giảm chi phí mà còn tăng khả năng chủ động khi bảo trì và mở rộng hệ thống. Một tủ điện được lắp đúng kỹ thuật sẽ đảm bảo an toàn, đạt chuẩn quốc tế và kéo dài tuổi thọ, giúp doanh nghiệp tiết kiệm chi phí lâu dài.

Nếu bạn cần tư vấn về bản vẽ kỹ thuật, cấu hình tối ưu và phụ kiện cần thiết, hãy liên hệ Tân Quốc Hùng – đơn vị chuyên thiết kế, gia công và cung cấp tủ khung điện công nghiệp, để nhận giải pháp trọn gói với giá hợp lý, chất lượng cao và dịch vụ bảo hành chuyên nghiệp.
