Trong cấu trúc của các tòa nhà hiện đại và nhà máy sản xuất, máng cáp điện đóng vai trò là “hệ xương sống” quan trọng để dẫn hướng và quản lý mạng lưới dây cáp một cách khoa học. Việc trang bị máng cáp điện chất lượng không chỉ giúp hệ thống điện vận hành ổn định mà còn ngăn chặn triệt để các rủi ro về chập cháy hay hư hại dây dẫn do môi trường tác động.
Bằng cách sử dụng các dòng máng cáp điện được gia công chính xác, doanh nghiệp sẽ sở hữu một hạ tầng điện ngăn nắp, dễ dàng nâng cấp và đạt độ bền vượt trội lên đến 20 năm.
Tham khảo thêm Phụ kiện máng cáp điện: giải pháp toàn diện cho hệ thống điện
Máng cáp điện là gì và vai trò then chốt

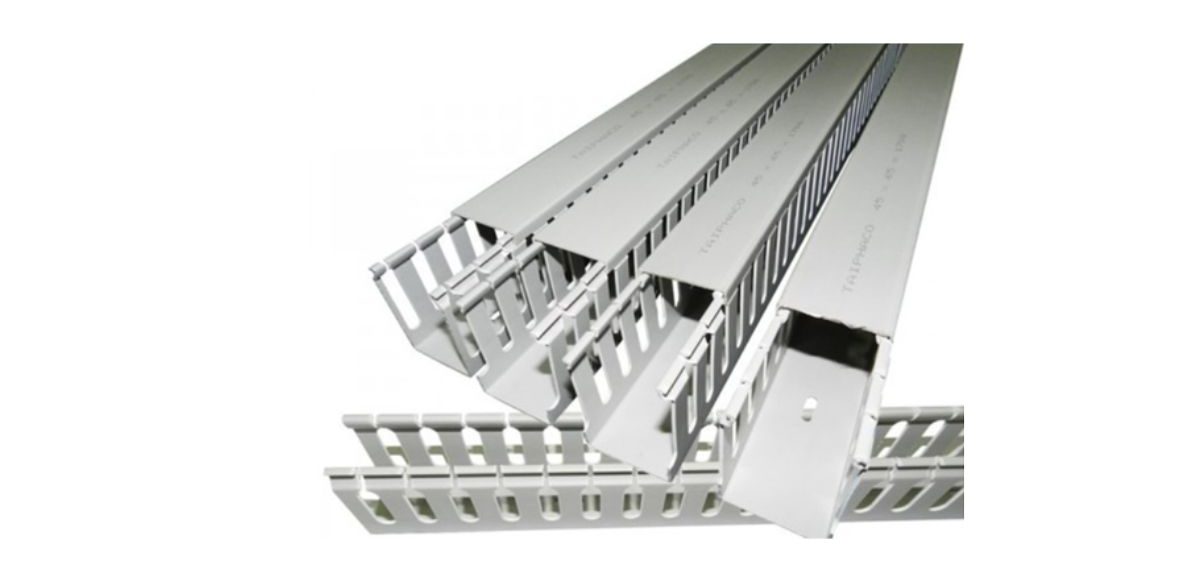

Máng cáp điện (Cable Trunking) là hệ thống máng đỡ dùng trong việc lắp đặt và bảo vệ các loại cáp điện, dây điện trong ngành xây dựng, công nghiệp và trung tâm dữ liệu. Về bản chất, đây là các đường dẫn kín hoặc hở giúp tổ chức dây dẫn gọn gàng, tránh tình trạng dây bị rối, nén hoặc chồng chéo gây quá nhiệt.
Vai trò của máng cáp điện cực kỳ quan trọng khi giúp ngăn chặn các yếu tố bên ngoài như bụi bẩn, nước, và sự xâm nhập của côn trùng làm ảnh hưởng đến độ bền của dây cáp. Đặc biệt, trong trường hợp xảy ra hỏa hoạn, hệ thống này còn hỗ trợ ngăn chặn lửa lan nhanh, giảm thiểu tối đa nguy cơ cháy nổ cho công trình.
Phân loại máng cáp chính hãng theo vật liệu và môi trường sử dụng
Hiện nay, các nhà cung cấp máng cáp thường đưa ra nhiều lựa chọn vật liệu để phù hợp với từng điều kiện môi trường cụ thể:
- Máng cáp sơn tĩnh điện: Là loại phổ biến nhất cho các công trình trong nhà như văn phòng, chung cư. Sản phẩm có bề mặt sáng bóng, màu sắc đa dạng (ghi, cam, trắng…) và khả năng cách điện tốt.

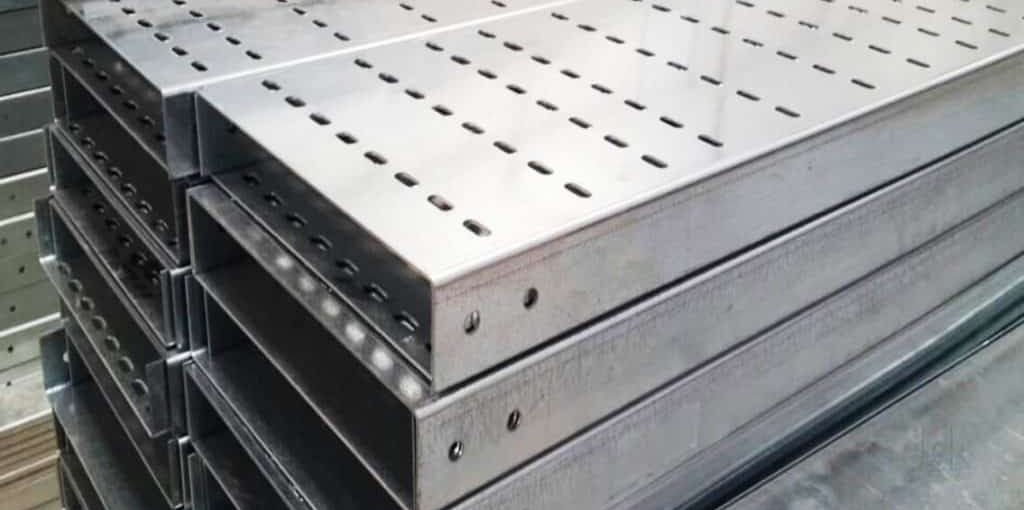

- Máng cáp mạ kẽm nhúng nóng: Được sản xuất từ thép sau đó nhúng vào bể kẽm nóng chảy, tạo lớp bảo vệ dày và đồng đều. Đây là lựa chọn tối ưu cho khu vực ngoài trời hoặc môi trường khắc nghiệt nhờ khả năng chống gỉ sét tuyệt vời.
- Máng cáp inox (304/316): Dòng máng cáp chính hãng cao cấp dành cho bệnh viện, thực phẩm hoặc trung tâm nghiên cứu nhờ bề mặt nhẵn mịn, không bám bụi và chống oxy hóa cực mạnh.
- Máng cáp nhôm: Có ưu điểm trọng lượng cực nhẹ, dễ vận chuyển và lắp đặt trên cao, phù hợp cho các hệ thống cần tản nhiệt tốt.
Thông số kỹ thuật và báo giá máng cáp điện mới nhất
Việc xác định kích thước tiêu chuẩn là yếu tố then chốt để đảm bảo hệ thống vận hành an toàn. Thông số phổ biến bao gồm chiều rộng (W) từ 50–1000mm, chiều cao (H) từ 25–250mm và chiều dài (L) tiêu chuẩn 2.5m – 3m.
Về chi phí, giá máng cáp điện thường dao động tùy theo độ dày vật liệu (0.8mm – 2.5mm) và loại lớp phủ bề mặt. Theo cập nhật tại các nhà sản xuất máng cáp uy tín, dòng sơn tĩnh điện có mức giá tham khảo từ 36.000đ đến 178.000đ/mét tùy kích thước. Dưới đây là bảng báo giá máng cáp điện sơ bộ cho dòng sơn tĩnh điện phổ thông:
| Kích thước (RxC) mm | Độ dày 1.0mm (VNĐ/m) | Độ dày 1.2mm (VNĐ/m) | Độ dày 1.5mm (VNĐ/m) |
| 50×50 | 39.500 | 48.300 | 54.000 |
| 100×50 | 51.000 | 59.500 | 69.000 |
| 200×100 | 98.000 | 115.000 | 130.000 |
| 400×100 | 155.000 | 178.000 | 190.000 |
(Lưu ý: Bảng giá trên chỉ mang tính tham khảo và có thể thay đổi theo biến động thị trường)
Quy trình sản xuất và gia công máng cáp theo bản vẽ
Để có được hệ thống máng cáp điện chuẩn xác, quá trình sản xuất máng cáp phải trải qua các bước kiểm soát nghiêm ngặt bằng máy móc hiện đại.
- Thiết kế: Kỹ sư lên bản vẽ chi tiết dựa trên yêu cầu của công trình.
- Cắt phôi: Sử dụng máy cắt Laser CNC để đảm bảo độ chính xác đến từng milimet.
- Đột lỗ: Tạo các lỗ thoáng khí hoặc lỗ bắt vít đồng đều bằng máy đột chuyên dụng.
- Chấn định hình: Gia công máng cáp thành hình chữ C hoặc chữ U cứng cáp bằng máy chấn CNC.
- Xử lý bề mặt: Tẩy sạch dầu mỡ qua các bể dung dịch trước khi sơn tĩnh điện hoặc mạ kẽm.
Việc cung cấp máng cáp theo bản vẽ giúp chủ đầu tư tránh rủi ro sai sót kích thước khi đưa vào thi công thực tế.
Kinh nghiệm lựa chọn và lắp đặt máng cáp an toàn
Để đạt được hiệu quả sử dụng cao nhất và đảm bảo máng cáp giá tốt tương xứng với chất lượng, người dùng cần lưu ý:
- Tính toán tải trọng: Tổng tiết diện dây dẫn chỉ nên chiếm khoảng 60–70% không gian máng để đảm bảo khả năng tản nhiệt.
- Phụ kiện đồng bộ: Luôn sử dụng đầy đủ bát nối, bát treo, co L, tê hoặc chữ thập để hệ thống liền mạch và chịu lực tốt.
- Độ dày tiêu chuẩn: TCVN quy định độ dày tối thiểu là 0.8mm, nhưng với tải trọng lớn nên chọn máng từ 1.5mm trở lên để tránh hiện tượng võng máng.
Khi thực hiện lắp đặt máng cáp, cần tuân thủ khoảng cách gối đỡ theo tiêu chuẩn kỹ thuật (thường dưới 1.5m) để đảm bảo độ võng nhỏ hơn 1/300 nhịp, giúp hệ thống luôn thẳng và thẩm mỹ.
Câu hỏi thường gặp về máng cáp điện
- Có nên đi chung cáp điện và cáp tín hiệu? Không khuyến khích vì có thể gây nhiễu. Nếu bắt buộc, cần dùng máng có vách ngăn cách điện và duy trì khoảng cách ≥50mm.
- Máng cáp kín và máng đục lỗ khác nhau gì? Máng kín (trunking) bảo vệ cáp khỏi bụi và nước tốt hơn, trong khi máng đục lỗ (khay cáp) hỗ trợ tản nhiệt tuyệt vời cho các loại cáp động lực công suất lớn.
Hệ thống máng cáp điện không chỉ đơn thuần là vật tư phụ trợ mà là lá chắn an toàn bảo vệ toàn bộ mạng lưới năng lượng của công trình. Việc tin chọn các đơn vị sản xuất máng cáp uy tín với quy trình đạt chuẩn ISO và IEC sẽ giúp chủ đầu tư an tâm tuyệt đối về chất lượng, tiến độ và hiệu quả kinh tế lâu dài.
