Vỏ tủ điện 1 lớp cửa là lựa chọn tối ưu cho các hệ thống điện dân dụng và công nghiệp nhẹ nhờ tính linh hoạt cao và khả năng thao tác trực tiếp nhanh chóng. Tại Tân Quốc Hùng, sản phẩm được gia công chính xác trên dây chuyền CNC hiện đại, đảm bảo độ kín khít và tính thẩm mỹ cao cho mọi không gian lắp đặt.
Cấu tạo vỏ tủ điện 1 lớp cửa và phụ kiện đi kèm

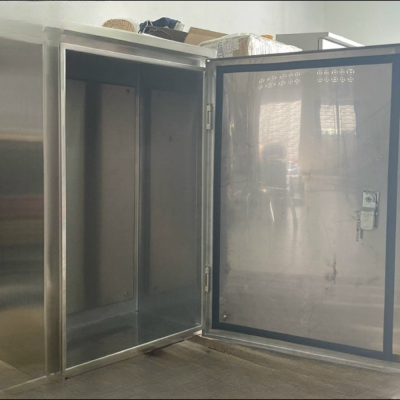

Vỏ tủ điện 1 lớp cửa được thiết kế tập trung vào sự tinh gọn với một lớp cánh bảo vệ duy nhất, giúp kỹ thuật viên dễ dàng quan sát và điều khiển khí cụ điện ngay sau khi mở cửa. Kết cấu tủ điện một lớp cửa bao gồm thân tủ hình hộp chữ nhật chắc chắn, cánh cửa, và các phụ kiện hỗ trợ vận hành.
Cánh cửa tủ điện thường có hèm bẻ mép chống nước, kết hợp chặt chẽ với gioăng cửa tủ điện bằng cao su có độ đàn hồi cao. Chi tiết này cực kỳ quan trọng; nếu gioăng không khít, bụi bẩn và hơi ẩm sẽ xâm nhập gây chập cháy thiết bị. Hệ thống bản lề vỏ tủ điện được Tân Quốc Hùng sử dụng loại bản lề chốt lò xo hoặc bản lề lá inox, đảm bảo thao tác đóng mở êm ái, không bị xệ cánh sau thời gian dài sử dụng.
Ngoài ra, vỏ tủ điện có khóa cửa tay nắm hoặc khóa bạc đạn giúp bảo vệ an toàn, ngăn chặn những người không có phận sự tiếp xúc với nguồn điện nguy hiểm. Bên trong tủ, tấm panel (máng răng) gắn thiết bị có thể tháo rời, tạo không gian lắp đặt linh hoạt cho các loại Aptomat, Contactor hay Relay.
Kích thước cánh tủ điện và thông số kỹ thuật phổ biến
Khi đặt gia công tủ điện cửa đơn, khách hàng cần chú ý đến sự tương quan giữa kích thước thân tủ và kích thước cánh tủ điện để đảm bảo tính kỹ thuật. Thông thường, kích thước vỏ tủ điện dao động từ các loại nhỏ treo tường đến các loại tủ đứng công nghiệp lớn.
Các thông số tiêu chuẩn tại Tân Quốc Hùng bao gồm:
- Chiều cao (H): 400mm, 600mm, 800mm đến 1200mm.
- Chiều rộng (W): 300mm, 400mm, 600mm đến 800mm.
- Chiều sâu (D): 150mm, 210mm, 250mm đến 350mm.
- Độ dày cánh tủ điện: Phụ thuộc vào kích thước tổng thể, dao động từ 1.0mm, 1.2mm đến 2.0mm. Đối với các tủ có kích thước lớn trên 1000mm, việc chọn độ dày 1.5mm – 2.0mm là bắt buộc để tránh tình trạng móp méo và rung lắc khi thiết bị bên trong hoạt động.
Phân loại và ứng dụng thực tế của tủ điện cửa đơn
Dựa vào vị trí lắp đặt và nhu cầu sử dụng, vỏ tủ điện 1 lớp cửa được chia thành nhiều dòng sản phẩm chuyên biệt:
Vỏ tủ điện treo tường 1 cửa
Dòng sản phẩm này thường có kích thước vừa và nhỏ, phù hợp lắp đặt tại các căn hộ, văn phòng hoặc xưởng sản xuất có diện tích hạn chế. Thiết kế treo tường giúp tiết kiệm diện tích mặt sàn và thuận tiện cho việc đấu nối dây cáp từ phía dưới hoặc phía trên.
Vỏ tủ điện đứng 1 cửa
Đây là giải pháp cho các hệ thống phân phối điện trung tâm với số lượng thiết bị lớn. Tủ điện 1 cửa có đế (chân đế cao 100mm – 200mm) giúp cách ly tủ với mặt đất, tránh ẩm ướt và tạo sự vững chãi khi lắp đặt trên sàn bê tông.
Tủ điện 1 cửa có mái che
Đối với các khu vực ngoài trời, tủ điện 1 cửa có mái che dốc nước là yêu cầu bắt buộc. Thiết kế mái xéo giúp nước mưa không đọng trên đỉnh tủ, bảo vệ lớp sơn và gioăng cao su khỏi tác động trực tiếp của tia cực tím. Đặc biệt, dòng tủ này thường đạt cấp bảo vệ từ IP54 trở lên, chống được bụi và nước phun từ mọi hướng.
Ưu và nhược điểm khi sử dụng tủ điện mở cửa trực tiếp
Việc lựa chọn tủ điện mở cửa trực tiếp mang lại những lợi ích rõ rệt nhưng cũng cần cân nhắc đến môi trường vận hành cụ thể.
Ưu điểm:
- Thao tác nhanh: Người vận hành chỉ cần một lần mở cửa là có thể tiếp cận ngay toàn bộ thiết bị bên trong, cực kỳ hiệu quả trong các tình huống cần xử lý sự cố khẩn cấp.
- Tối ưu chi phí: So với loại 2 lớp cửa, vỏ tủ điện 1 lớp cửa có giá thành rẻ hơn khoảng 20-30% do tiết kiệm vật liệu và thời gian gia công.
- Trọng lượng nhẹ: Dễ dàng vận chuyển và lắp đặt trên cao.
Nhược điểm:
- Tính an toàn: Do thiết bị phơi bày trực tiếp ngay sau lớp cửa đầu tiên, người dùng không có chuyên môn nếu vô tình chạm vào sẽ rất nguy hiểm. Vì vậy, sản phẩm này phù hợp hơn cho các khu vực có mái che hoặc người vận hành có kỹ thuật.
Tham khảo thêm Làm tủ điện theo yêu cầu: giải pháp kỹ thuật tối ưu cho hệ thống điện hiện đại
Quy trình gia công tủ điện cửa đơn tại Tân Quốc Hùng
Để có được một chiếc vỏ tủ điện 1 lớp cửa theo bản vẽ hoàn thiện, Tân Quốc Hùng áp dụng quy trình kiểm soát chất lượng nghiêm ngặt qua 10 bước:
- Thiết kế bản vẽ kỹ thuật: Các kỹ sư sử dụng phần mềm AutoCAD hoặc Inventor để mô phỏng 3D, đảm bảo các lỗ đột thiết bị chính xác tuyệt đối.
- Cắt Laser/Đột CNC: Sử dụng máy cắt công suất lớn để tạo phôi từ thép tấm cán nguội hoặc Inox 304.
- Chấn bẻ định hình: Các cạnh tủ được chấn vuông vắn bằng máy chấn AMADA, đảm bảo khung tủ vững chãi.
- Hàn chi tiết: Sử dụng công nghệ hàn Laser giúp mối hàn kín khít, không để lộ vết cháy xám, tăng khả năng kháng nước.
- Xử lý bề mặt: Phôi tủ trải qua 7 bể tẩy rửa hóa chất để loại bỏ dầu mỡ và rỉ sét trước khi sơn.
- Sơn tĩnh điện: Phun sơn màu ghi sáng (RAL 7032/7035) hoặc màu cam theo yêu cầu. Lớp sơn này có độ dày trên 50 micromet, chống ăn mòn hiệu quả ngay cả trong môi trường công nghiệp.
- Lắp ráp phụ kiện: Gắn bản lề, khóa, gioăng cao su và tấm panel.
- Kiểm tra QC: Bộ phận chất lượng kiểm tra độ dày sơn, kích thước cánh tủ và độ kín khít của gioăng trước khi xuất xưởng.
Câu hỏi thường gặp về vỏ tủ điện 1 lớp cửa
- Tại sao nên chọn Inox 304 khi gia công vỏ tủ điện 1 lớp cửa? Với các môi trường gần biển hoặc nhà máy hóa chất, hơi muối và độ ẩm sẽ khiến thép sơn tĩnh điện bị rỉ sét nhanh chóng. Sử dụng Inox 304 giúp tủ có độ bền vĩnh cửu, bề mặt sáng bóng và chống oxy hóa tuyệt đối.
- Tiêu chuẩn IP nào phù hợp cho vỏ tủ điện một cửa lắp ngoài trời? Bạn nên chọn tiêu chuẩn tối thiểu là IP54 để ngăn bụi và nước mưa xâm nhập. Nếu lắp đặt ở nơi thường xuyên có mưa lớn hoặc bụi mịn tấn công, hãy nâng cấp lên chuẩn IP65 với hệ thống máng xối và gioăng ép chặt hơn.
- Tân Quốc Hùng có nhận sản xuất theo kích thước riêng không? Có. Chúng tôi chuyên sản xuất tủ điện 1 cửa theo bản vẽ kỹ thuật của khách hàng. Mọi yêu cầu về vị trí khoét lỗ đồng hồ, kích thước quạt thông gió hay độ dày tôn đều được đáp ứng chính xác.
