Trong bối cảnh các ngành công nghiệp ngày càng phát triển mạnh mẽ và yêu cầu tự động hóa ngày càng cao, tủ điều khiển công nghiệp không còn đơn thuần là một thiết bị kỹ thuật, mà đã trở thành yếu tố then chốt trong toàn bộ hệ thống vận hành. Việc lựa chọn và thiết kế tủ điều khiển công nghiệp theo yêu cầu hệ thống là bước quan trọng để đảm bảo sự tương thích kỹ thuật, tối ưu chi phí và nâng cao hiệu quả sản xuất.
Bài viết dưới đây sẽ phân tích tổng quan về vai trò của tủ điều khiển công nghiệp trong các hệ thống tự động hóa, đồng thời đề xuất các giải pháp thiết kế tủ điều khiển công nghiệp phù hợp theo từng loại ứng dụng thực tế. Từ đó, giúp doanh nghiệp chủ động hơn trong quá trình đầu tư và vận hành hệ thống.
Tổng quan về tủ điều khiển công nghiệp

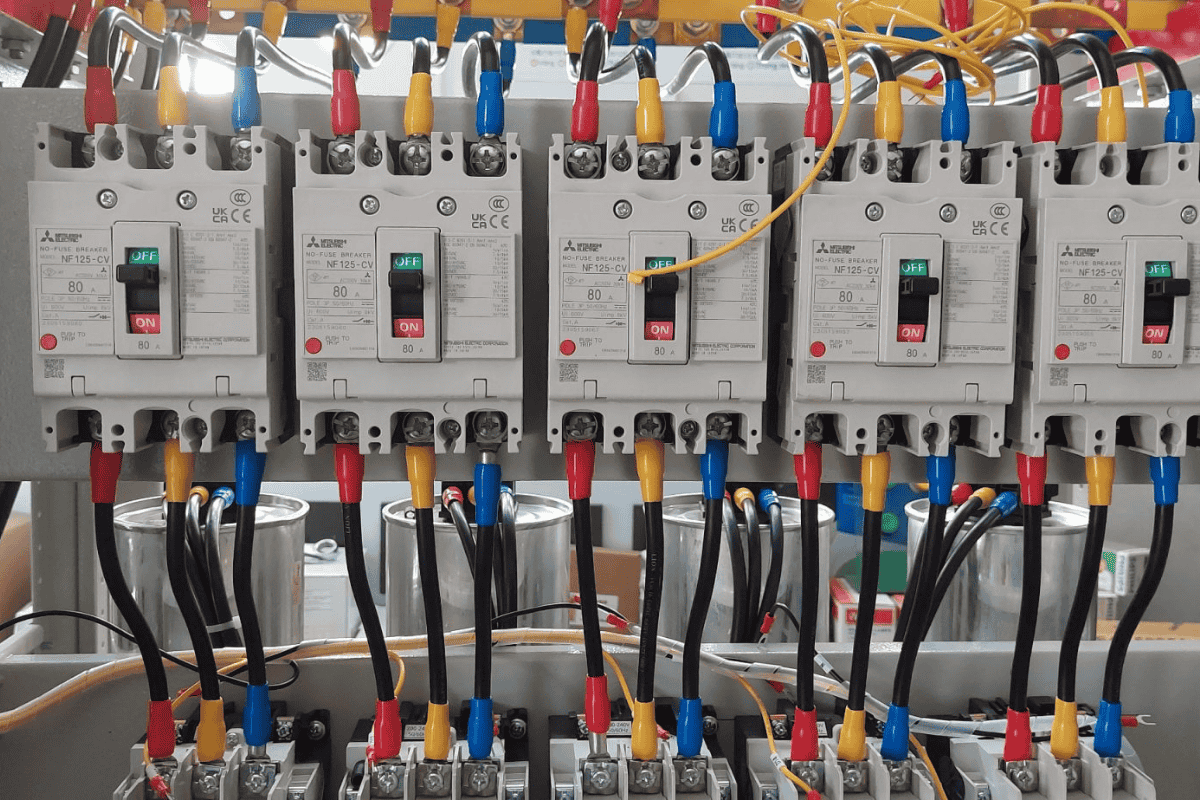

Tủ điều khiển công nghiệp là thiết bị điện chuyên dụng dùng để quản lý, điều khiển, giám sát và bảo vệ hệ thống thiết bị điện hoặc máy móc công nghiệp. Tủ thường tích hợp các thiết bị như: Aptomat, Contactor, Rơ-le nhiệt, Biến tần, PLC, HMI, thiết bị bảo vệ quá dòng/quá áp và các cảm biến điều khiển.
Tùy vào yêu cầu điều khiển và tính chất của từng hệ thống, tủ điều khiển công nghiệp có thể được thiết kế theo nhiều cấu hình khác nhau, từ điều khiển đơn giản bằng relay đến các hệ thống lập trình PLC phức tạp, có khả năng giao tiếp mạng và giám sát từ xa qua SCADA.
Lợi ích của việc thiết kế tủ điều khiển công nghiệp theo yêu cầu hệ thống
Việc đầu tư tủ điều khiển công nghiệp theo yêu cầu cụ thể không chỉ giúp tăng hiệu suất vận hành, mà còn mang lại nhiều lợi ích rõ rệt như:
- Tối ưu hiệu quả hoạt động: Tủ được thiết kế phù hợp với đặc điểm hệ thống nên đảm bảo tương thích tối đa về kỹ thuật, tránh lãng phí thiết bị không cần thiết.
- Đảm bảo an toàn: Tủ tích hợp đúng chức năng bảo vệ, giúp hệ thống hoạt động ổn định, giảm nguy cơ cháy nổ hay hư hỏng thiết bị.
- Tiết kiệm chi phí: Tối ưu linh kiện, tránh đầu tư dư thừa hoặc thiết kế không hiệu quả.
- Dễ dàng nâng cấp: Tủ điều khiển công nghiệp hiện đại được thiết kế mở rộng linh hoạt, phù hợp với lộ trình nâng cấp sản xuất trong tương lai.
Giải pháp tủ điều khiển công nghiệp theo từng loại hệ thống
1. Tủ điều khiển công nghiệp cho hệ thống HVAC
Hệ thống HVAC (Heating, Ventilation, Air Conditioning) tại các tòa nhà cao tầng, nhà máy, trung tâm thương mại đòi hỏi sự điều khiển chính xác và liên tục để đảm bảo môi trường làm việc ổn định. Tủ điều khiển công nghiệp cho hệ thống HVAC thường tích hợp PLC, cảm biến nhiệt độ, cảm biến áp suất, biến tần điều khiển tốc độ quạt, máy nén, bơm nước…
- Yêu cầu: Điều khiển thông minh, tự động theo thời gian hoặc cảm biến môi trường.
- Giải pháp: Thiết kế tủ với PLC Siemens S7-1200 hoặc tương đương, kết hợp màn hình HMI để điều chỉnh thông số theo thời gian thực. Tích hợp chức năng bảo vệ pha, quá dòng, và cảnh báo lỗi.
2. Tủ điều khiển công nghiệp cho dây chuyền sản xuất
Trong các dây chuyền sản xuất ngành cơ khí, thực phẩm, hóa chất… tủ điều khiển công nghiệp đóng vai trò quản lý toàn bộ quá trình vận hành của thiết bị như băng tải, robot, cảm biến, máy đóng gói…
- Yêu cầu: Tính tự động hóa cao, xử lý tín hiệu phức tạp, kết nối mạng công nghiệp.
- Giải pháp: Sử dụng PLC lập trình, kết nối I/O module mở rộng, giao tiếp mạng Ethernet/IP hoặc Profinet. Hệ thống điều khiển trung tâm tích hợp SCADA giám sát toàn bộ quy trình từ xa.
3. Tủ điều khiển công nghiệp cho hệ thống bơm nước và trạm bơm
Tủ điều khiển công nghiệp trong hệ thống cấp thoát nước đảm nhận chức năng điều khiển bơm theo mực nước, áp lực đường ống hoặc lưu lượng sử dụng.
- Yêu cầu: Điều khiển theo cảm biến đầu vào, có chế độ luân phiên bơm, chạy dự phòng.
- Giải pháp: Tủ điều khiển tích hợp biến tần ABB ACS550 để điều chỉnh tốc độ bơm, giúp tiết kiệm điện. Có chế độ điều khiển bằng tay/tự động, hiển thị cảnh báo lỗi, lịch sử hoạt động.
4. Tủ điều khiển công nghiệp cho hệ thống nhiệt – PID
Trong các ngành như luyện kim, sản xuất nhựa, thực phẩm… tủ điều khiển công nghiệp được thiết kế để kiểm soát nhiệt độ chính xác.
- Yêu cầu: Đảm bảo nhiệt độ ổn định, phản ứng nhanh với thay đổi đầu vào.
- Giải pháp: Dùng bộ điều khiển PID Omron hoặc Schneider, cảm biến nhiệt độ RTD hoặc thermocouple. Tủ thiết kế riêng theo số lượng vùng điều khiển nhiệt và công suất tải.
5. Tủ điều khiển công nghiệp cho hệ thống năng lượng mặt trời
Với xu hướng năng lượng tái tạo, tủ điều khiển công nghiệp còn được sử dụng để quản lý hệ thống điện mặt trời nối lưới hoặc độc lập.
- Yêu cầu: Giám sát dòng điện, điện áp, trạng thái inverter, bảo vệ ngắn mạch, kết nối SCADA.
- Giải pháp: Tủ điều khiển tích hợp thiết bị đo lường, relay bảo vệ, giao tiếp RS485 hoặc Modbus RTU để truyền dữ liệu về hệ thống giám sát trung tâm.

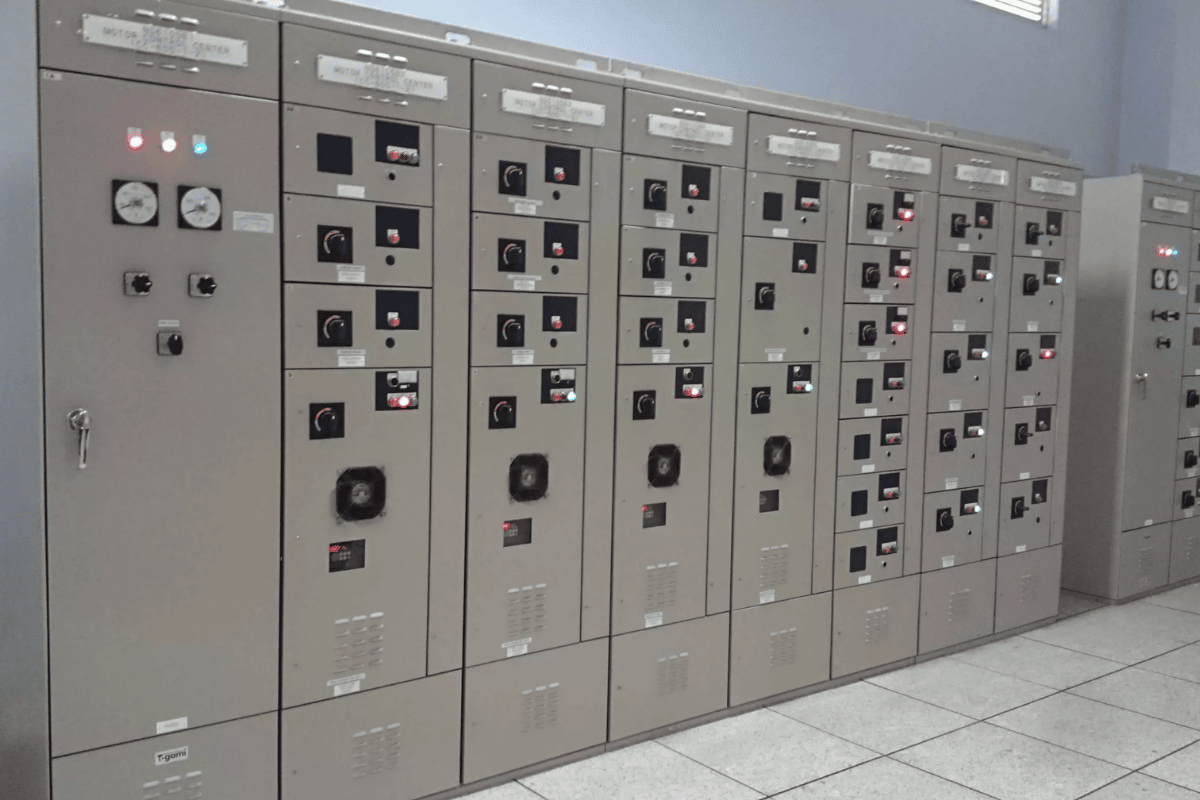

Tủ điều khiển công nghiệp
Yếu tố cần lưu ý khi đặt mua tủ điều khiển công nghiệp theo yêu cầu
- Mô tả kỹ thuật chi tiết: Nêu rõ số lượng động cơ, cảm biến, loại điều khiển (tay/tự động), phương thức điều khiển (relay, PLC, biến tần…).
- Công suất hệ thống: Xác định tải tổng, dòng định mức, số lượng thiết bị cần bảo vệ.
- Yêu cầu mở rộng tương lai: Thiết kế theo hướng module, dễ nâng cấp, bổ sung thiết bị.
- Tiêu chuẩn kỹ thuật: Đảm bảo tủ đạt chuẩn IP, IEC, hoặc TCVN về cách điện, chịu nhiệt, chống bụi.
- Linh kiện chính hãng: Sử dụng thiết bị từ các thương hiệu uy tín như Siemens, Schneider, ABB, Omron…
- Tài liệu đi kèm: Sơ đồ nguyên lý, sơ đồ đấu nối, hướng dẫn sử dụng, danh sách linh kiện.
Báo giá tủ điều khiển công nghiệp – Yếu tố ảnh hưởng
Giá của tủ điều khiển công nghiệp phụ thuộc vào nhiều yếu tố như:
- Phương pháp điều khiển: Tủ relay có chi phí thấp hơn so với tủ PLC hoặc tích hợp biến tần.
- Cấu hình và số lượng thiết bị: Tủ nhiều ngõ vào/ra, công suất lớn sẽ có chi phí cao hơn.
- Tiêu chuẩn bảo vệ: Tủ dùng cho ngoài trời hoặc môi trường khắc nghiệt cần tôn dày, sơn tĩnh điện tốt, chuẩn IP66 hoặc cao hơn.
- Thương hiệu linh kiện: Các thiết bị từ thương hiệu châu Âu sẽ có giá cao hơn so với các hãng châu Á.
Để có báo giá chính xác, doanh nghiệp nên gửi đầy đủ yêu cầu kỹ thuật cho nhà cung cấp. Một số đơn vị có hỗ trợ tư vấn, khảo sát và thiết kế sơ bộ miễn phí.
| Loại tủ điều khiển | Ứng dụng phổ biến | Cấu hình & linh kiện chính | Giá tham khảo |
|---|---|---|---|
| Tủ relay cơ bản | Điều khiển 1–2 động cơ, bơm nhỏ, quạt công nghiệp | Aptomat, contactor, rơ-le nhiệt, nút nhấn, đèn báo, vỏ tủ thép sơn tĩnh điện IP54 | 8 – 15 triệu |
| Tủ PLC tiêu chuẩn | Dây chuyền sản xuất vừa, hệ thống bơm – quạt trung bình | PLC Siemens S7-1200 / Omron CP1H, màn hình HMI 7 inch, biến tần điều khiển động cơ, bảo vệ pha/quá dòng | 30 – 70 triệu |
| Tủ PLC mở rộng | Dây chuyền sản xuất nhiều công đoạn, HVAC tòa nhà | PLC Siemens S7-1500 / Schneider M340, module mở rộng I/O, biến tần ABB/Schneider, màn hình HMI 10 inch, SCADA mini | 70 – 120 triệu |
| Tủ điều khiển SCADA trung tâm | Nhà máy lớn, giám sát toàn bộ hệ thống từ xa | PLC trung tâm, nhiều module I/O, hệ thống SCADA WinCC/Intouch, biến tần đa công suất, kết nối Ethernet/IP, Profibus, chuẩn IP65 | 100 – 200 triệu |
| Tủ chuyên dụng ngoài trời | Hệ thống bơm nước, năng lượng mặt trời, môi trường khắc nghiệt | Vỏ tủ thép mạ kẽm hoặc inox IP66, chống nước/bụi, thiết bị chống sét lan truyền, PLC/relay tùy nhu cầu | 50 – 150 triệu |
Đơn vị cung cấp tủ điều khiển công nghiệp uy tín
Một trong những băn khoăn lớn nhất của doanh nghiệp là tủ mới có “ăn khớp” với dây chuyền đang vận hành hay không. Khả năng tương thích không chỉ giúp tiết kiệm chi phí thay đổi thiết bị mà còn giảm rủi ro gián đoạn sản xuất.
Để đảm bảo tương thích, cần xem xét:
- Chuẩn giao tiếp và kết nối: Tủ cần hỗ trợ các chuẩn như Modbus, Profibus, Ethernet/IP để kết nối PLC, biến tần hoặc cảm biến hiện có.
- Công suất và tải: Kiểm tra dòng định mức, điện áp hoạt động và số lượng thiết bị sẽ kết nối để tránh quá tải.
- Phần mềm và lập trình: Nếu hệ thống cũ đã dùng PLC, cần xác định model và hãng để tủ mới có thể tích hợp, tránh mất dữ liệu hoặc phải lập trình lại toàn bộ.
- Không gian lắp đặt: Đảm bảo kích thước tủ phù hợp vị trí hiện có, đặc biệt trong phòng máy chật hẹp.
Trước khi đặt hàng, doanh nghiệp nên cung cấp hồ sơ kỹ thuật hoặc sơ đồ hệ thống hiện tại cho nhà sản xuất tủ để họ thiết kế tối ưu, đảm bảo “plug & play” – lắp là chạy, không phải đại tu cả dây chuyền.
Nếu bạn đang tìm kiếm giải pháp thiết kế, thi công và báo giá tủ điều khiển công nghiệp tối ưu nhất, hãy liên hệ ngay tại đây để được tư vấn và hỗ trợ chuyên sâu.
