Trong các dự án điện công nghiệp, từ nhà máy, xí nghiệp cho đến các tòa nhà cao tầng, bản vẽ tủ điện công nghiệp đóng vai trò là “kim chỉ nam”, là nền tảng cốt lõi cho mọi công đoạn. Nó không chỉ đơn thuần là một bản phác thảo, mà là một tài liệu kỹ thuật chi tiết, mô tả chính xác cấu trúc, sơ đồ mạch và cách bố trí của tất cả các linh kiện bên trong tủ điện. Việc hiểu rõ bản vẽ này là điều kiện tiên quyết để đảm bảo tính chính xác, hiệu quả và an toàn tuyệt đối cho toàn bộ hệ thống điện.
Bản vẽ tủ điện công nghiệp là gì và tầm quan trọng của nó?
Để bắt đầu, chúng ta cần hiểu rõ bản chất của bản vẽ tủ điện công nghiệp. Đây là một tài liệu kỹ thuật trực quan, thể hiện chính xác các kết nối, mối quan hệ giữa các thiết bị và hệ thống dây dẫn trong một tủ điện. Bản vẽ thường được tạo ra bằng các phần mềm chuyên dụng như AutoCAD Electrical hoặc EPLAN, cho phép thể hiện thông tin một cách chi tiết, chính xác và tuân thủ các tiêu chuẩn ngành. Về bản chất, đây là công cụ giao tiếp kỹ thuật giữa các bên liên quan, từ kỹ sư thiết kế đến thợ thi công và chủ đầu tư.
Bản vẽ tủ điện công nghiệp đóng vai trò không thể thiếu trong mọi giai đoạn của một dự án điện. Nó là cơ sở để kỹ sư tính toán, lựa chọn và bố trí thiết bị một cách khoa học, tối ưu hóa không gian và hiệu suất. Việc tuân thủ bản vẽ giúp giảm thiểu các sai sót không đáng có, đảm bảo chất lượng và sự đồng nhất của công trình. Khi có sự cố, bản vẽ giúp kỹ thuật viên nhanh chóng xác định vị trí hư hỏng để sửa chữa kịp thời.
Các thành phần cốt lõi của một bộ bản vẽ tủ điện công nghiệp
Một bộ bản vẽ tủ điện công nghiệp tiêu chuẩn thường bao gồm nhiều tài liệu chi tiết, mỗi tài liệu phục vụ một mục đích cụ thể.
Sơ đồ nguyên lý (SLD) là tài liệu đầu tiên bạn cần hiểu. Nó mô tả tổng thể cấu trúc hệ thống, thể hiện trình tự cấp điện, phân phối và bảo vệ. Một sơ đồ nguyên lý tốt sẽ giúp bạn nắm bắt được toàn bộ cách thức hoạt động của hệ thống một cách trực quan và dễ hiểu.
Tiếp theo là sơ đồ đấu nối. Sơ đồ này chi tiết hóa sơ đồ nguyên lý, thể hiện cách đấu nối từng dây dẫn với từng thiết bị. Đây là tài liệu quan trọng nhất cho thi công thực tế, cung cấp thông tin về mã số dây, màu sắc và các điểm đấu nối cụ thể. Việc có một sơ đồ đấu nối tủ điện công nghiệp rõ ràng sẽ giúp quá trình thi công diễn ra nhanh chóng và chính xác.

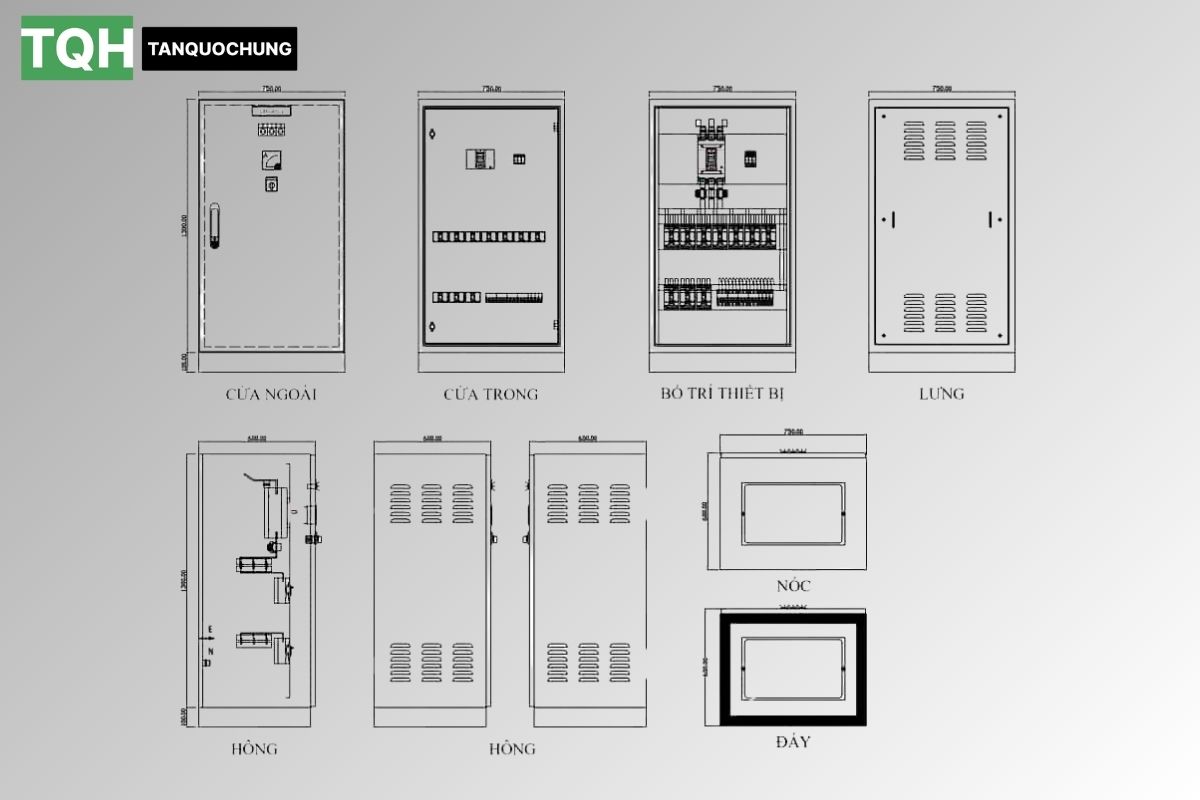

Bản vẽ bố trí thiết bị (Layout Diagram) thể hiện vị trí vật lý của các thiết bị bên trong tủ. Tài liệu này giúp tối ưu hóa không gian, đảm bảo khoảng cách an toàn, khả năng tản nhiệt và sự thuận tiện cho việc lắp đặt, bảo trì. Một bản vẽ bố trí hợp lý sẽ giúp tiết kiệm không gian và chi phí vật tư.

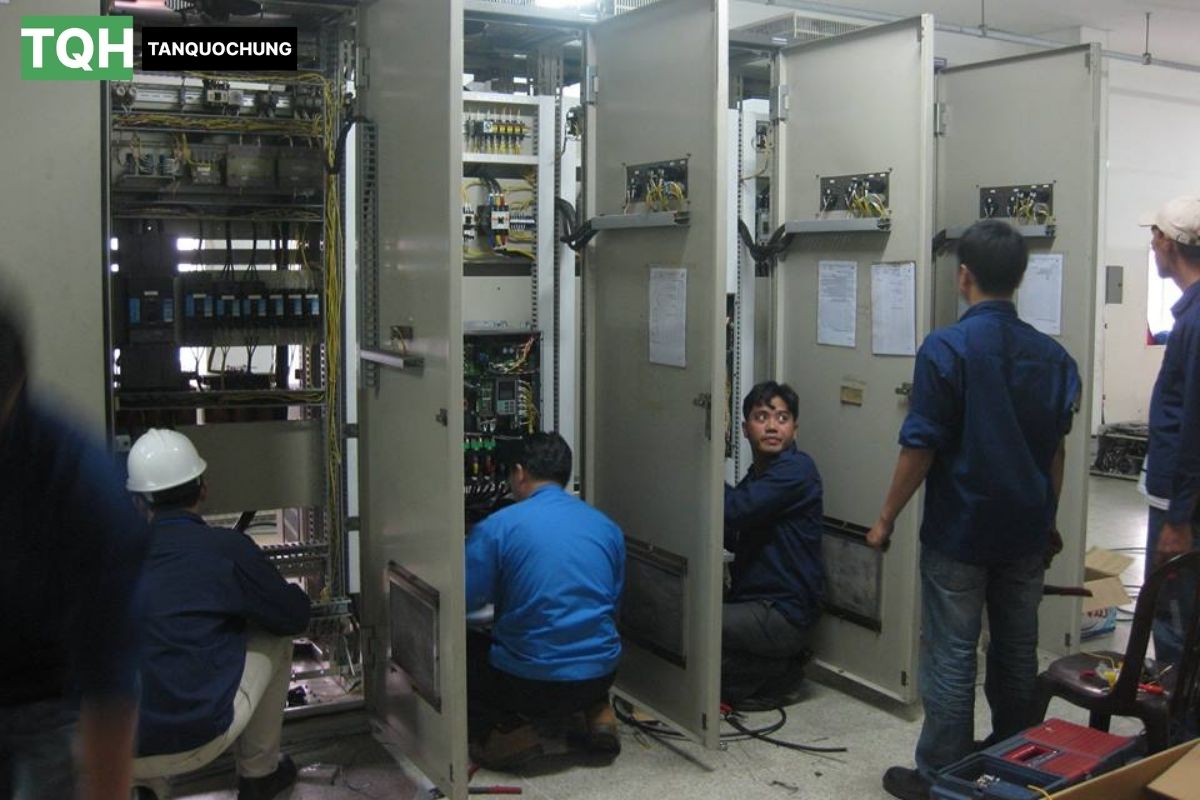

Quy trình thiết kế và thi công tủ điện công nghiệp
Quy trình từ thiết kế đến vận hành một tủ điện công nghiệp đòi hỏi sự chặt chẽ và tuân thủ các bước kỹ thuật.

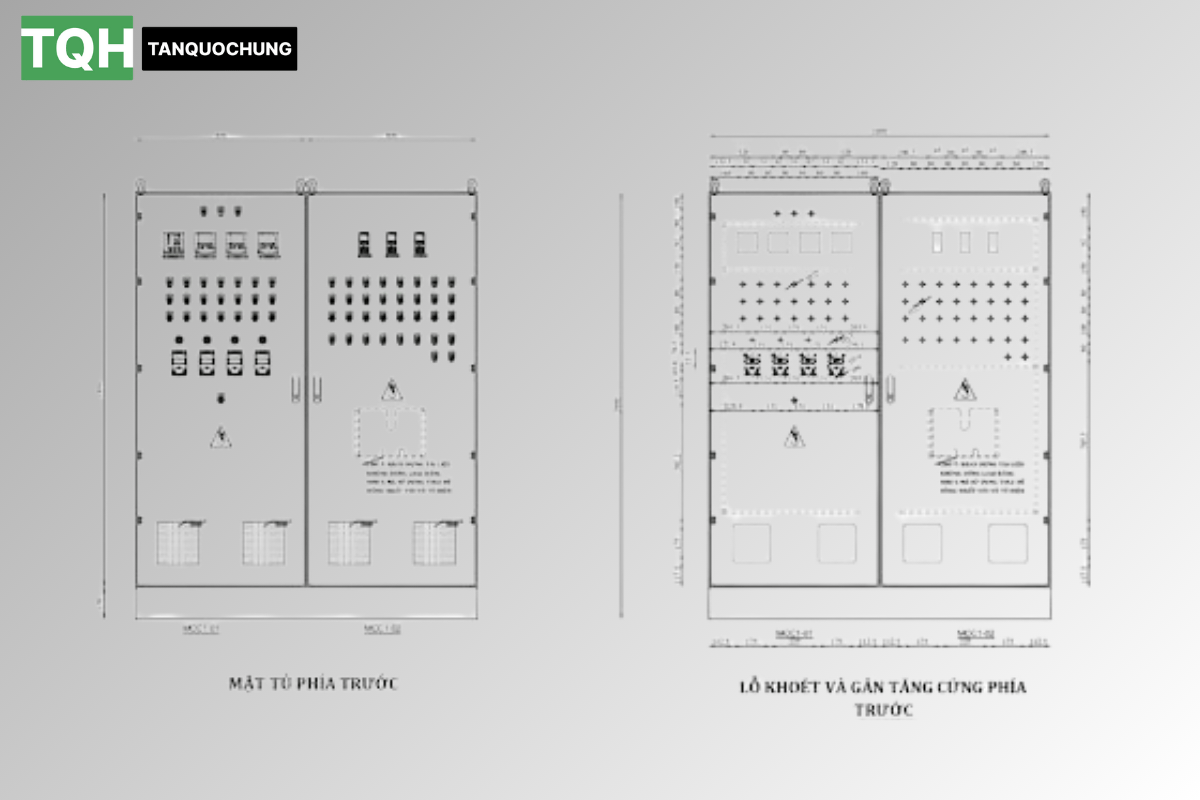

Đầu tiên, kỹ sư sẽ phân tích yêu cầu dự án để tính toán, lựa chọn chính xác số lượng và loại thiết bị cần thiết. Sau đó, họ sử dụng phần mềm chuyên dụng để vẽ chi tiết bản vẽ tủ điện công nghiệp và bản vẽ vỏ tủ điện. Khi bản vẽ đã được hoàn thiện, các bộ phận của tủ sẽ được gia công và lắp ráp theo đúng thiết kế.
Sau khi hoàn tất, hệ thống sẽ được kiểm tra lại toàn bộ và chạy thử với tải nhỏ để phát hiện sai sót trước khi đưa vào vận hành chính thức. Việc có một bản vẽ tủ điện điều khiển chi tiết sẽ là kim chỉ nam cho toàn bộ quá trình này.
Đọc thêm: 7 lỗi phổ biến cần phòng tránh khi lắp đặt tủ điện
Yêu cầu đối với bản vẽ và người thiết kế
Để có một bản vẽ chất lượng, cả bản vẽ lẫn người thiết kế đều phải đáp ứng các yêu cầu nghiêm ngặt.
Một bản vẽ chuẩn phải chính xác, rõ ràng và đầy đủ thông tin. Mọi ký hiệu và kích thước phải tuân thủ các tiêu chuẩn ngành để tránh sai sót. Các tài liệu như sơ đồ tủ điện công nghiệp, bản vẽ bố trí thiết bị và danh mục vật tư phải được thể hiện một cách khoa học, logic.
Người thiết kế phải có chuyên môn sâu, được đào tạo bài bản về kỹ thuật điện và thành thạo các phần mềm thiết kế chuyên dụng. Sự cẩn thận và tỉ mỉ là yếu tố tiên quyết để hạn chế tối đa sai sót.

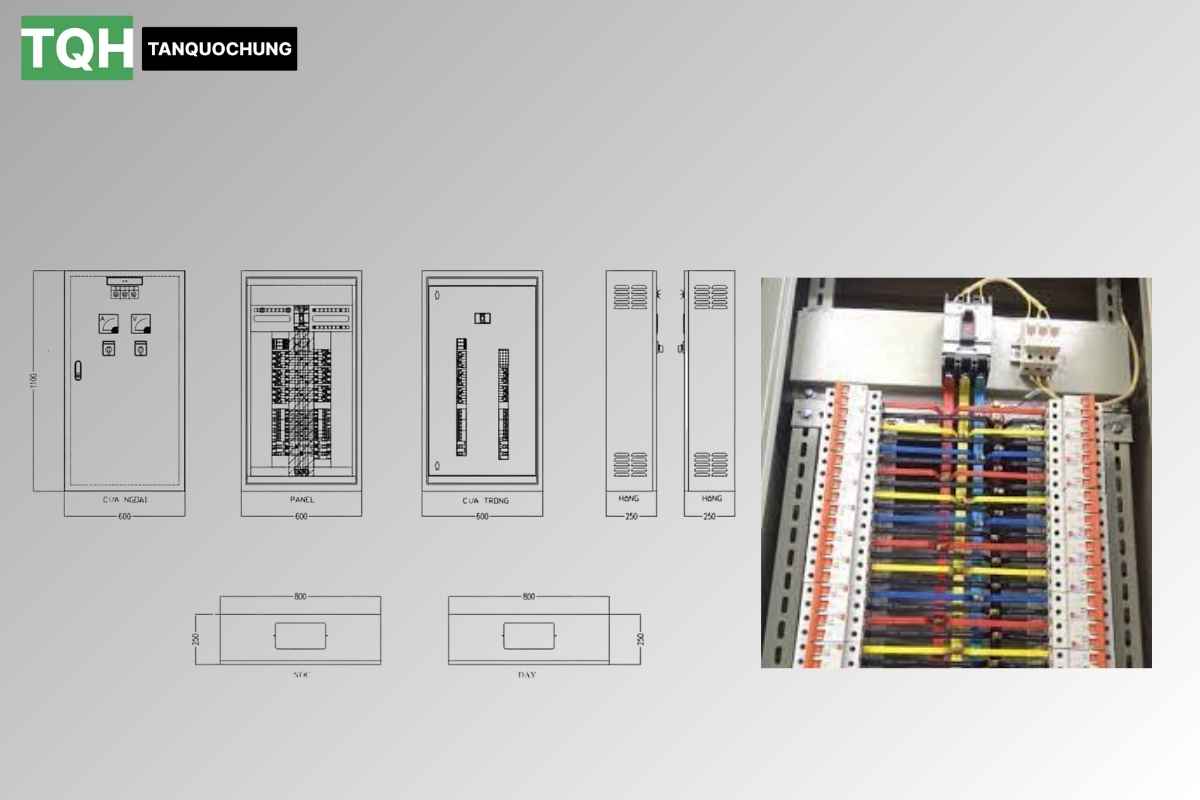

Ví dụ thực tế từ bản vẽ tủ điện công nghiệp 3 pha
Một ví dụ điển hình của bản vẽ chi tiết là bản vẽ tủ điện công nghiệp 3 pha. Nó thường bao gồm sơ đồ nguyên lý, sơ đồ bố trí thiết bị, và danh mục vật tư. Sơ đồ nguyên lý thể hiện trình tự cấp điện, phân phối và bảo vệ cho hệ thống điện 3 pha. Bản vẽ bố trí thể hiện vị trí vật lý của các thiết bị như Aptomat tổng 3 pha, Aptomat nhánh, contactor và rơ le.
Một mẫu bản vẽ tủ điện công nghiệp sẽ cung cấp thông tin chi tiết về các loại Aptomat (MCCB, MCB), dòng định mức, dòng cắt và các thiết bị khác. Việc xem các mẫu bản vẽ tủ điện công nghiệp sẽ giúp bạn có cái nhìn cụ thể hơn về một bộ bản vẽ hoàn chỉnh.
Tầm quan trọng của việc thiết kế bản vẽ tủ điện công nghiệp
Việc thiết kế bản vẽ tủ điện công nghiệp là một khoản đầu tư xứng đáng. Bản vẽ chuẩn không chỉ giúp bạn có một hệ thống điện an toàn mà còn là cơ sở để dự toán chi phí vật tư chính xác, tránh lãng phí và đảm bảo tính thẩm mỹ cho công trình. Nó giúp bạn tiết kiệm chi phí gấp nhiều lần so với việc phải sửa chữa sau này.
Khi tìm kiếm dịch vụ này, hãy tìm đến các đơn vị uy tín. Bạn có thể tải bản vẽ tủ điện công nghiệp tham khảo để có thêm ý tưởng.
Bản vẽ tủ điện công nghiệp là một yếu tố không thể thiếu trong mọi dự án điện. Việc có một bộ bản vẽ chuẩn không chỉ giúp đảm bảo an toàn mà còn tối ưu hóa chi phí và tiến độ.
