Trong lĩnh vực điện công nghiệp và xây dựng hạ tầng kỹ thuật, việc triển khai hệ thống tủ điện đòi hỏi độ chính xác tuyệt đối. Bản vẽ tủ khung điện tiêu chuẩn là yếu tố nền tảng, giúp kỹ sư và đơn vị thi công đảm bảo mọi chi tiết được thiết kế và lắp đặt đúng yêu cầu, tối ưu chi phí và giảm thiểu rủi ro.
Không chỉ là sơ đồ mô tả, bản vẽ còn thể hiện đầy đủ kích thước, vị trí linh kiện, hệ thống đấu nối và các tiêu chuẩn kỹ thuật. Điều này giúp quy trình sản xuất, lắp đặt và bảo trì diễn ra đồng bộ, tránh sai sót và tiết kiệm thời gian cho cả nhà thầu lẫn chủ đầu tư.
Vì sao cần bản vẽ tủ khung điện tiêu chuẩn?
Trong các công trình công nghiệp hoặc dân dụng, hệ thống tủ điện là trung tâm điều khiển và phân phối năng lượng. Một sai sót nhỏ trong thiết kế có thể gây ảnh hưởng đến toàn bộ hệ thống. Bản vẽ tủ khung điện tiêu chuẩn đảm bảo:
- Các chi tiết cơ khí và điện được định vị chính xác.
- Quy trình sản xuất và lắp đặt diễn ra trơn tru, không cần chỉnh sửa nhiều.
- Tủ điện đáp ứng các tiêu chuẩn an toàn (IEC, ISO…) và phù hợp với môi trường sử dụng.
Đây là bước quan trọng giúp giảm chi phí nhân công, tránh phát sinh khi lắp đặt và đảm bảo tuổi thọ cho toàn bộ hệ thống.

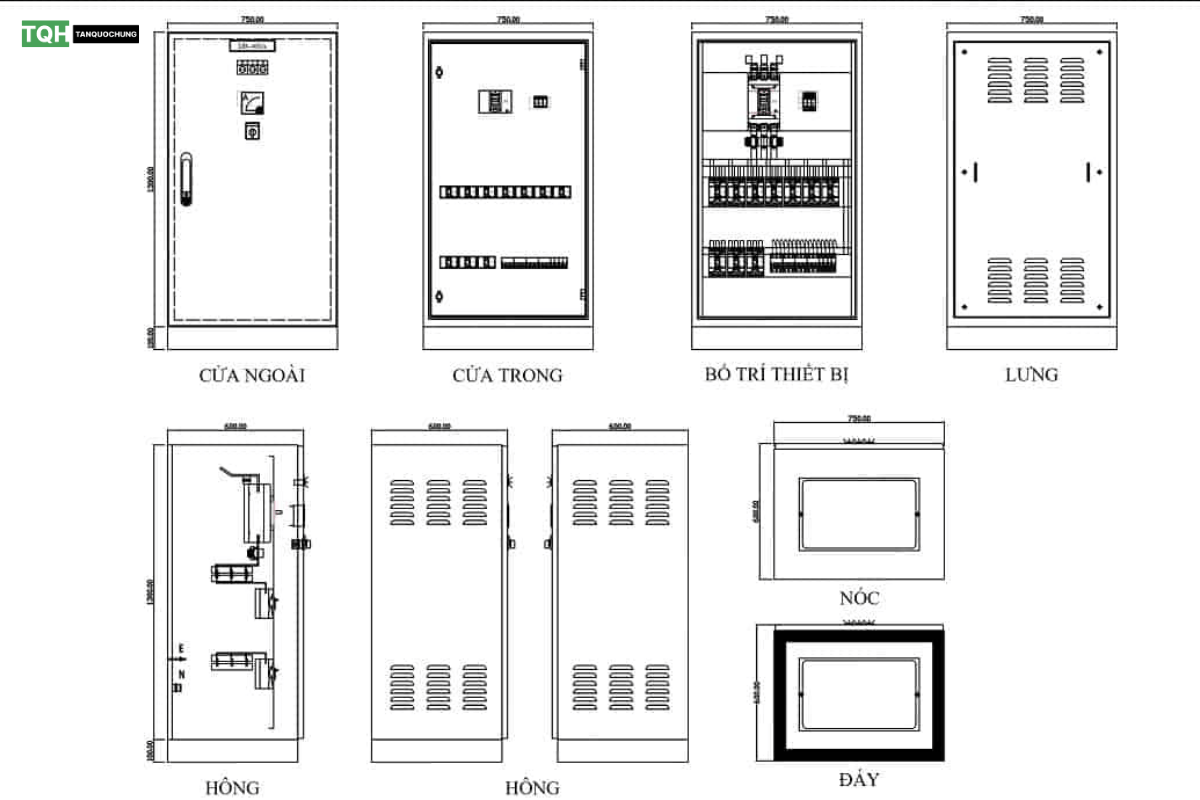

Thông số kỹ thuật & kích thước trong bản vẽ
Một bản vẽ tủ khung điện tiêu chuẩn phải thể hiện rõ:
- Kích thước tổng thể: chiều cao, rộng, sâu, vị trí lỗ bắt vít.
- Tiêu chuẩn bảo vệ: IP54, IP55, IP65… tùy môi trường lắp đặt.
- Vật liệu: thép sơn tĩnh điện, thép mạ kẽm, inox 304.
Ý nghĩa các cấp IP phổ biến:
- IP54: bảo vệ chống bụi một phần, chống nước bắn từ mọi hướng – phù hợp trong nhà.
- IP55: chống bụi hoàn toàn, chống tia nước áp lực thấp – dùng cho môi trường ẩm.
- IP65: chống bụi hoàn toàn, chống nước áp lực cao – phù hợp ngoài trời hoặc môi trường khắc nghiệt.
Tối ưu hiệu suất & bảo trì bố trí thiết bị bên trong khung tủ điện
Khách hàng quan tâm không chỉ là “đủ thiết bị” mà còn “bố trí thông minh”. Một bản vẽ chuẩn phải thể hiện:
- Vị trí thiết bị chính: ACB, MCCB, contactor, rơ-le, thanh cái.
- Luồng tản nhiệt: tránh đặt thiết bị sinh nhiệt cao sát nhau.
- Lối đi dây gọn gàng: giảm nhiễu, dễ bảo trì.
- Khu vực bảo trì an toàn: chừa khoảng cách tối thiểu theo tiêu chuẩn để kỹ thuật viên thao tác.
Tủ phân phối công suất lớn thường cần đặt MCCB ở vị trí thuận tiện thao tác, không che khuất luồng gió từ quạt tản nhiệt.

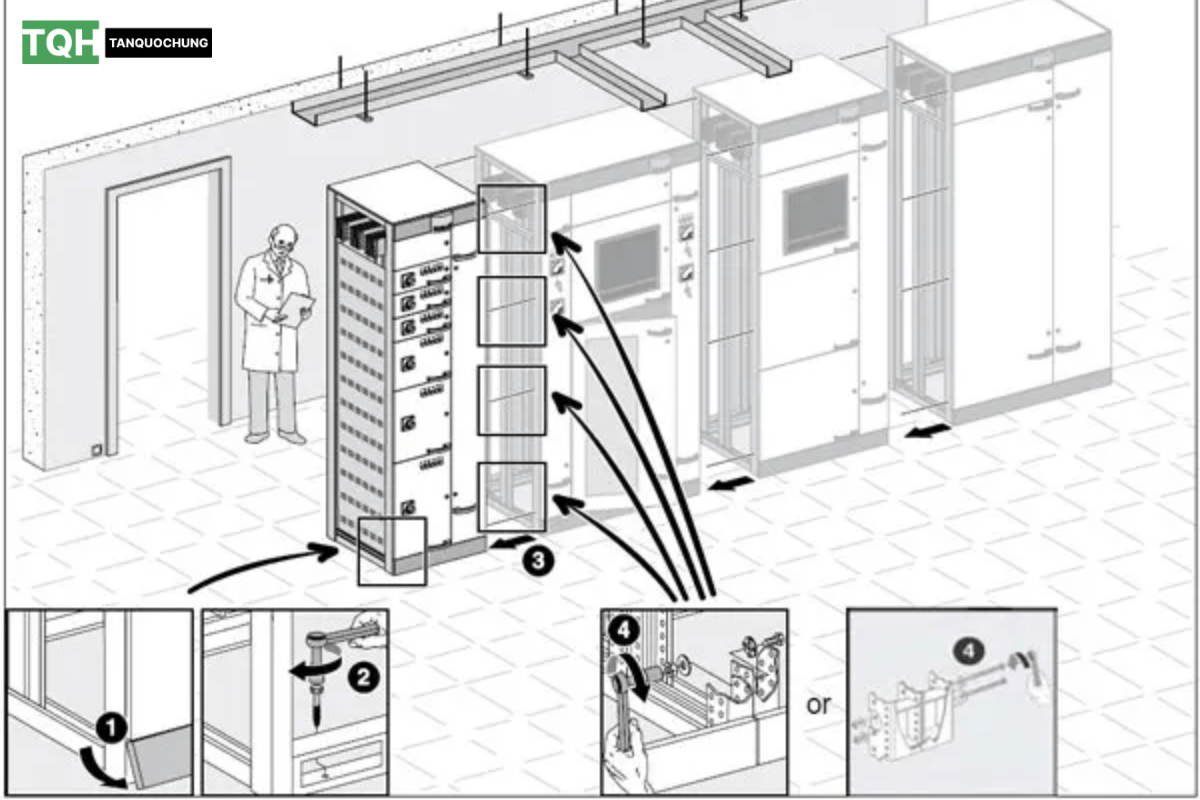

Lợi ích khi sử dụng bản vẽ tủ khung điện tiêu chuẩn
Đầu tư vào bản vẽ tủ khung điện tiêu chuẩn mang đến nhiều lợi ích lâu dài cho doanh nghiệp và nhà thầu:
- Tiết kiệm chi phí thi công: Hạn chế sai sót và điều chỉnh trong quá trình lắp đặt.
- Tối ưu hiệu suất vận hành: Tủ được bố trí khoa học, dễ bảo trì và nâng cấp.
- Đảm bảo an toàn: Tuân thủ các tiêu chuẩn quốc tế về điện và cơ khí.
- Nâng cao uy tín công trình: Hồ sơ thiết kế rõ ràng giúp quá trình nghiệm thu và bàn giao thuận lợi hơn.
Nhờ những lợi ích này, các công trình công nghiệp, tòa nhà và nhà xưởng đều yêu cầu bản vẽ trước khi triển khai sản xuất và lắp đặt tủ điện.
Ứng dụng của bản vẽ tủ khung điện tiêu chuẩn trong thực tế
Bản vẽ tủ khung điện tiêu chuẩn đóng vai trò quan trọng trong toàn bộ vòng đời của hệ thống tủ điện. Ngay từ giai đoạn thiết kế, bản vẽ là cơ sở để kỹ sư và chủ đầu tư cùng xem xét, duyệt hồ sơ trước khi sản xuất. Khi bước vào thi công, nhà sản xuất dựa trên bản vẽ để gia công khung tủ, khoan lỗ, sơn và lắp ráp đúng thông số kỹ thuật.
Trong quá trình nghiệm thu và kiểm tra chất lượng, bản vẽ được dùng làm chuẩn đối chiếu để đảm bảo sản phẩm hoàn thiện khớp với thiết kế. Về lâu dài, tài liệu này cũng hỗ trợ kỹ thuật viên trong công tác bảo trì và nâng cấp, giúp việc kiểm tra và thay thế linh kiện diễn ra nhanh chóng, chính xác.
Nhờ có bản vẽ chuẩn, toàn bộ quy trình từ thiết kế đến vận hành được đồng bộ, giảm rủi ro sai sót và tiết kiệm chi phí bảo dưỡng.

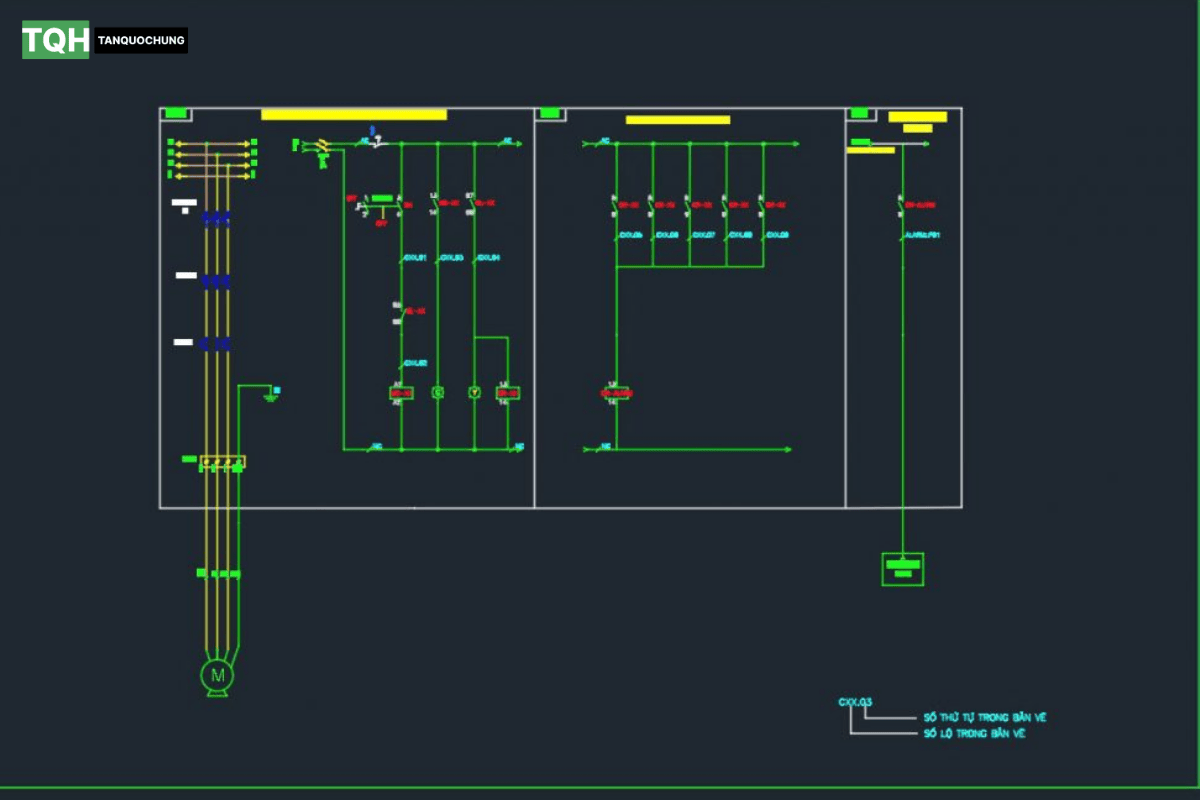

Hướng dẫn tối ưu khi triển khai bản vẽ tủ khung điện tiêu chuẩn
Để bản vẽ tủ khung điện tiêu chuẩn phát huy hiệu quả tối đa, các đơn vị nên:
- Sử dụng phần mềm thiết kế chuyên dụng: AutoCAD Electrical hoặc EPLAN giúp bản vẽ chính xác và dễ chỉnh sửa.
- Kiểm tra tiêu chuẩn kỹ thuật: Đảm bảo đáp ứng yêu cầu về dòng điện, cấp bảo vệ (IP) và tiêu chuẩn an toàn.
- Phối hợp với nhà sản xuất: Trao đổi trực tiếp với đơn vị gia công để tránh sai lệch.
- Lập hồ sơ quản lý: Lưu bản vẽ để phục vụ cho công tác bảo trì và nâng cấp sau này.
- Cập nhật khi nâng cấp hệ thống: Mọi thay đổi đều phải phản ánh trên bản vẽ để đảm bảo đồng bộ dữ liệu kỹ thuật.
Những nguyên tắc này giúp tủ điện luôn đạt chất lượng cao, dễ dàng quản lý và bảo dưỡng lâu dài.
Một bản vẽ tủ khung điện tiêu chuẩn không chỉ là tài liệu thiết kế mà còn là công cụ giúp doanh nghiệp tối ưu chi phí, tăng hiệu quả vận hành và đảm bảo an toàn cho hệ thống điện.
Nếu bạn đang cần bản vẽ chi tiết và dịch vụ thiết kế, gia công khung tủ điện sơn tĩnh điện đạt chuẩn, liên hệ ngay đơn vị uy tín trong lĩnh vực thiết kế và lắp đặt tủ điện công nghiệp, để nhận tư vấn chuyên sâu, báo giá chi tiết và giải pháp tối ưu cho công trình của bạn.
