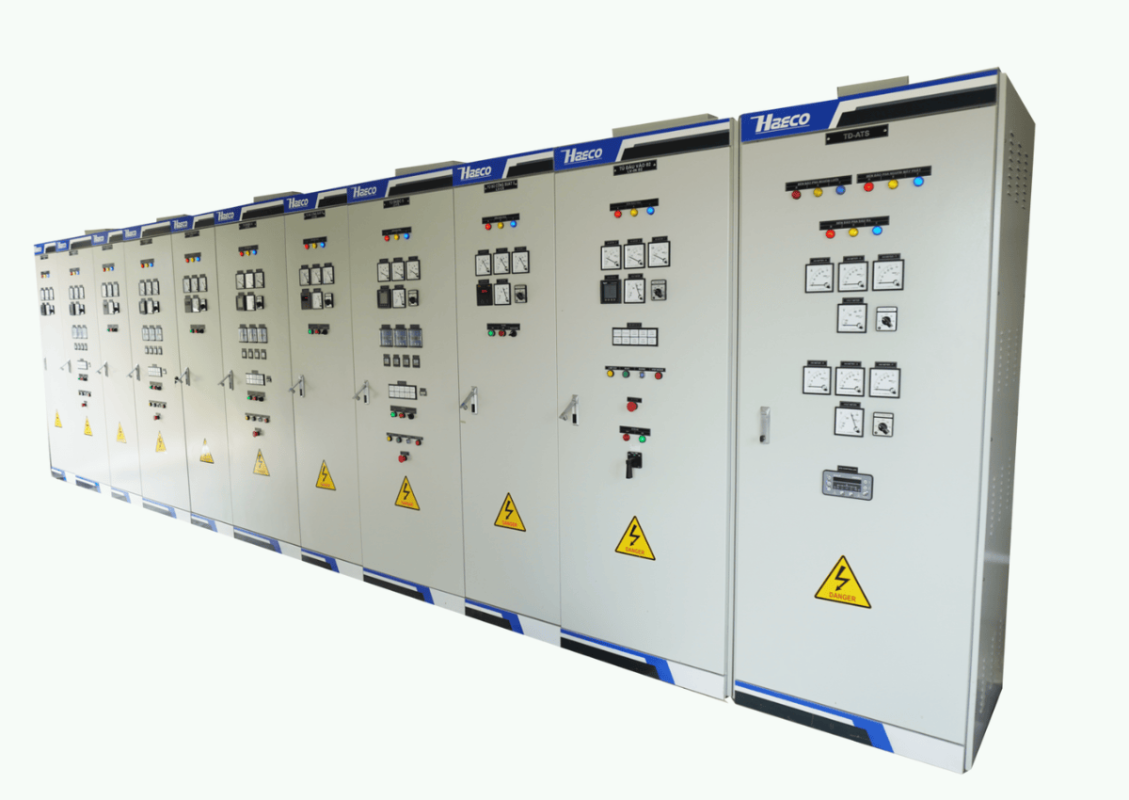

Trong các tòa nhà cao tầng, hệ thống HVAC đóng vai trò tối quan trọng, không chỉ duy trì môi trường trong lành, nhiệt độ ổn định mà còn ảnh hưởng trực tiếp đến hiệu quả năng lượng và chi phí vận hành. Tuy nhiên, việc quản lý một hệ thống HVAC phức tạp đòi hỏi giải pháp điều khiển thông minh và mạnh mẽ. Đó là lý do tại sao tủ điều khiển hệ thống HVAC cho tòa nhà cao tầng trở thành một khoản đầu tư không thể thiếu.
Bài viết này sẽ đi sâu vào những thách thức trong việc vận hành HVAC truyền thống, cách tủ điều khiển hiện đại giải quyết chúng, cấu tạo, lợi ích và các yếu tố ảnh hưởng đến báo giá tủ điều khiển hệ thống HVAC, giúp bạn đưa ra quyết định đầu tư sáng suốt.

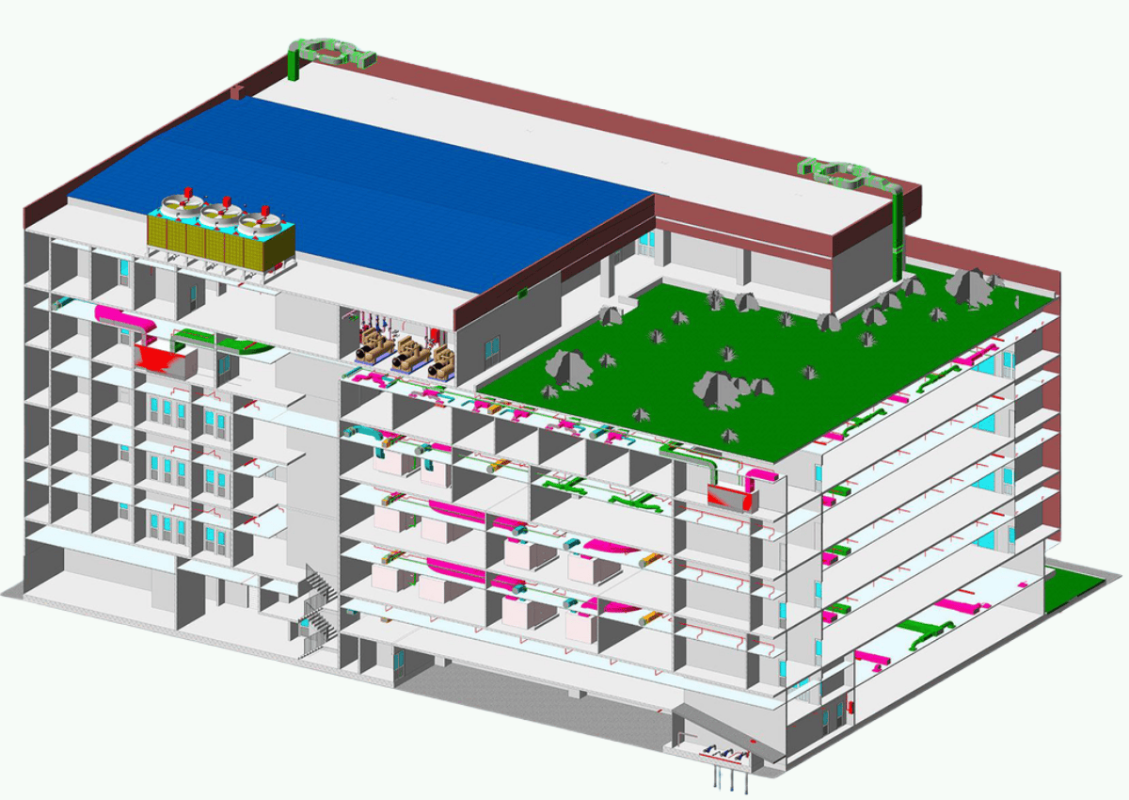

Những thách thức trong quản lý hệ thống HVAC tòa nhà cao tầng
Hệ thống HVAC tiêu thụ một lượng lớn điện năng, chiếm đáng kể trong tổng chi phí vận hành của tòa nhà. Nếu không được điều khiển tối ưu, việc lãng phí năng lượng là rất lớn, đặc biệt khi các khu vực không sử dụng vẫn được điều hòa hoặc thông gió ở mức cao.
Môi trường bên trong tòa nhà có thể bị ô nhiễm (khí CO2 tích tụ, thiếu khí tươi) hoặc nhiệt độ không đồng đều, gây khó chịu cho cư dân và người làm việc, ảnh hưởng đến sức khỏe và năng suất.
Hệ thống HVAC truyền thống thường yêu cầu sự can thiệp thủ công liên tục để điều chỉnh, dẫn đến việc thiếu đồng bộ, không phản ứng kịp thời với sự thay đổi của môi trường hoặc số lượng người trong tòa nhà.
Việc thiếu một hệ thống điều khiển tập trung khiến việc giám sát hiệu suất, phát hiện lỗi và lên kế hoạch bảo trì trở nên khó khăn, tốn kém thời gian và nguồn lực. Các hệ thống cũ thường khó kết nối với các công nghệ quản lý tòa nhà thông minh (BMS) mới, hạn chế khả năng nâng cấp và tối ưu hóa trong tương lai.
Kiểm soát HVAC thông minh, tiết kiệm năng lượng và nâng cao tiện nghi
Tối ưu hóa hoạt động của các thiết bị HVAC dựa trên nhu cầu thực tế và điều kiện môi trường, giảm thiểu lãng phí điện năng, từ đó giảm chi phí vận hành lên đến 30% hoặc hơn.
Duy trì nhiệt độ, độ ẩm và nồng độ khí CO2 ở mức lý tưởng, tạo môi trường sống và làm việc trong lành, thoải mái và an toàn cho mọi người.
Hệ thống tự động điều chỉnh hoạt động của quạt, bơm, van và điều hòa, giảm thiểu sự can thiệp thủ công và tối ưu hóa hiệu suất liên tục.
Cung cấp khả năng giám sát trạng thái hoạt động của toàn bộ hệ thống HVAC từ một điểm duy nhất, giúp phát hiện sớm sự cố và lên kế hoạch bảo trì hiệu quả.
Dễ dàng kết nối với hệ thống quản lý tòa nhà (BMS), cho phép mở rộng chức năng và tích hợp với các hệ thống thông minh khác trong tương lai.

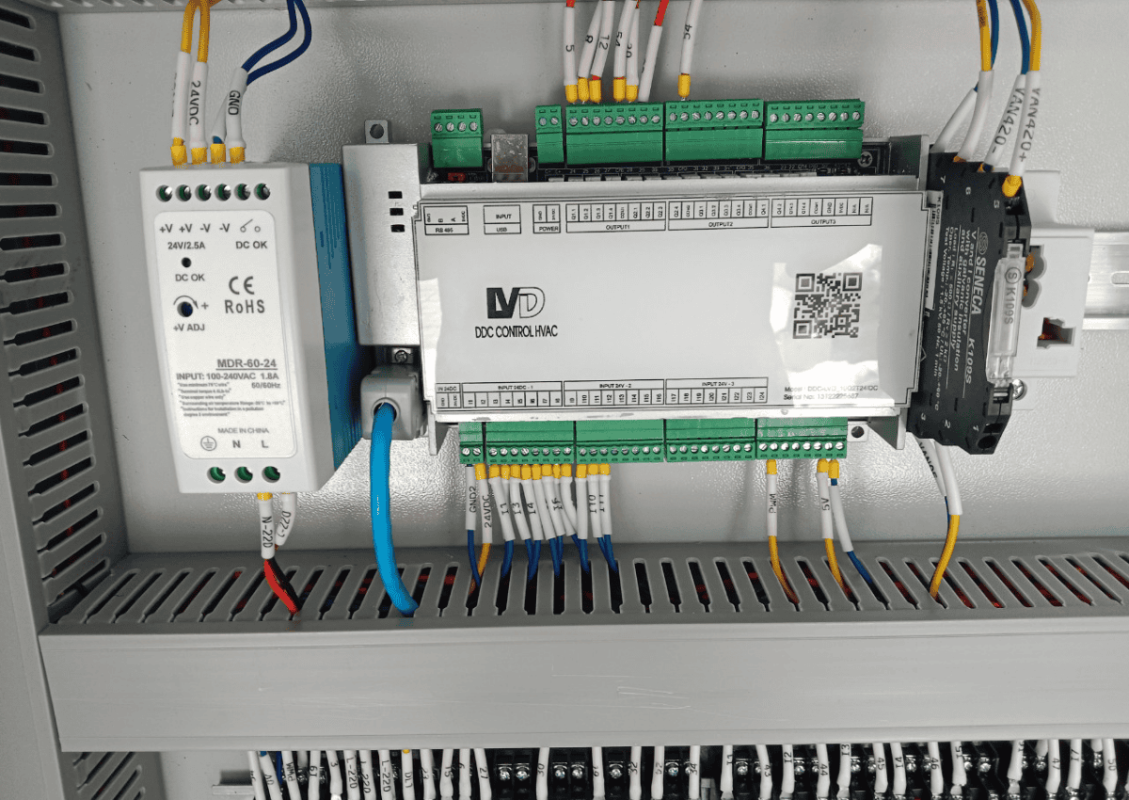

Các thành phần chính của tủ điều khiển HVAC
Một tủ điều khiển hệ thống HVAC cho tòa nhà cao tầng được thiết kế chuyên biệt, thường bao gồm các thành phần công nghệ cao:
- Bộ điều khiển trung tâm (DDC hoặc PLC):
- DDC (Direct Digital Control): Là bộ điều khiển số trực tiếp, chuyên dụng cho các ứng dụng HVAC và BMS. DDC có khả năng lập trình linh hoạt, tích hợp các thuật toán điều khiển phức tạp (như PID), và dễ dàng kết nối mạng.
- PLC (Programmable Logic Controller): Đối với các hệ thống HVAC có yêu cầu điều khiển logic phức tạp hoặc cần tích hợp sâu với các hệ thống sản xuất khác, PLC có thể được sử dụng. Các dòng PLC hiện đại như tủ điều khiển PLC Siemens S7-1200 cho dây chuyền sản xuất có khả năng điều khiển mạnh mẽ và truyền thông linh hoạt.
- Các bộ điều khiển ngoại vi: Bộ điều khiển nhiệt độ, độ ẩm, áp suất, hoặc các bộ điều khiển chuyên dụng cho từng khu vực hoặc thiết bị cụ thể.
- Biến tần (VFD – Variable Frequency Drive): Được sử dụng rộng rãi để điều khiển tốc độ quạt và bơm, giúp tiết kiệm năng lượng đáng kể. Việc sử dụng biến tần ABB ACS550 cho động cơ 7.5kW là một ví dụ điển hình cho việc tối ưu hiệu suất bơm/quạt trong hệ thống HVAC.
- Cảm biến: Đóng vai trò là “mắt, tai” của hệ thống, bao gồm cảm biến nhiệt độ (trong phòng, ngoài trời, đường ống), cảm biến độ ẩm, cảm biến áp suất, cảm biến lưu lượng gió, và đặc biệt là cảm biến CO2 (như trong tủ điều khiển quạt thông gió tầng hầm có cảm biến CO2 để đảm bảo chất lượng không khí).
- Thiết bị đóng cắt và bảo vệ: Aptomat (MCB/MCCB), rơ le nhiệt, cầu chì, contactor để bảo vệ mạch điện và các thiết bị khỏi quá tải, ngắn mạch.
- Hệ thống truyền thông: Bao gồm các module và cáp truyền thông (ví dụ: Modbus, Bacnet, LonWorks) để kết nối các thiết bị trong tủ với nhau và với hệ thống BMS trung tâm.
- Màn hình HMI (Human Machine Interface): Cung cấp giao diện trực quan cho người vận hành để giám sát trạng thái, thay đổi cài đặt và xem các cảnh báo.
- Vỏ tủ điện: Thiết kế phù hợp với môi trường lắp đặt, có khả năng chống bụi và độ ẩm, đảm bảo an toàn và tuổi thọ cho các thiết bị bên trong.
Báo giá tủ điều khiển hệ thống HVAC cho tòa nhà cao tầng
| STT | Hạng mục chính | Đơn giá ước tính (VNĐ) | Ghi chú |
|---|---|---|---|
| 1 | Thiết bị điều khiển & bảo vệ chính | ||
| 1.1 | Bộ điều khiển trung tâm (DDC/PLC) | 25.000.000 – 150.000.000 | Tùy số I/O & hãng (VD: PLC Siemens S7-1200, DDC chuyên dụng) |
| 1.2 | Biến tần (VFD) | 15.000.000 – 50.000.000 | Tùy công suất (VD: ABB ACS550 cho động cơ 7.5kW) |
| 1.3 | Màn hình HMI (giao diện vận hành) | 10.000.000 – 35.000.000 | Tùy kích thước và tính năng |
| 1.4 | Thiết bị đóng cắt, bảo vệ (Aptomat, Contactor) | 5.000.000 – 50.000.000 | Tùy số lượng và loại thiết bị điều khiển |
| 2 | Cảm biến & thiết bị đo lường | ||
| 2.1 | Cảm biến nhiệt độ/độ ẩm/áp suất/lưu lượng | 1.000.000 – 10.000.000 | Mỗi loại cảm biến (VD: PID điều khiển nhiệt lò nung công nghiệp) |
| 2.2 | Cảm biến CO2 / chất lượng không khí | 5.000.000 – 15.000.000 | Quan trọng với quạt thông gió tầng hầm |
| 3 | Vỏ tủ điện & vật tư phụ trợ | ||
| 3.1 | Vỏ tủ điện | 10.000.000 – 50.000.000 | Tùy kích thước, vật liệu (thép/inox), tiêu chuẩn IP |
| 3.2 | Vật tư đấu nối & phụ kiện lắp đặt | 5.000.000 – 20.000.000 | Gồm dây dẫn, máng cáp, cầu đấu, đèn báo… |
| 4 | Dịch vụ kỹ thuật | ||
| 4.1 | Thiết kế & lập trình hệ thống (DDC/PLC/HMI) | 35.000.000 – 150.000.000 | VD: lập trình tủ điều khiển máy CNC |
| 4.2 | Lắp ráp, đấu nối, kiểm tra tại xưởng | 10.000.000 – 50.000.000 | Nhân công & vật tư phụ |
| 4.3 | Đào tạo vận hành & chuyển giao | 5.000.000 – 20.000.000 | Hướng dẫn đội ngũ vận hành |
| Tổng cộng ước tính (cho một tủ điều khiển chính) | Từ 150.000.000 đến >800.000.000 | Chưa bao gồm VAT, vận chuyển, lắp đặt tại công trình và các tủ điều khiển phụ trợ (nếu có) |
Liên hệ Tân Quốc Hùng để nhận báo giá chi tiết và tư vấn miễn phí
Chúng tôi – Tân Quốc Hùng – chuyên cung cấp dịch vụ thiết kế tủ điều khiển tự động hóa quy trình sản xuất và các giải pháp điều khiển HVAC hàng đầu. Đội ngũ kỹ sư của chúng tôi sẽ lắng nghe, khảo sát và đưa ra giải pháp tối ưu nhất, kèm theo báo giá minh bạch, phù hợp với nhu cầu và ngân sách của bạn.
Đừng ngần ngại liên hệ với Tân Quốc Hùng ngay hôm nay để được tư vấn chuyên sâu và nhận báo giá chính xác cho dự án của bạn!
