Tủ điện là một thành phần không thể thiếu trong mọi hệ thống điện, từ các công trình dân dụng nhỏ đến các nhà máy sản xuất quy mô lớn. Nó đóng vai trò trung tâm trong việc chứa đựng, bảo vệ và phân phối điện năng, đồng thời đảm bảo an toàn cho người vận hành và thiết bị. Hiểu rõ về tủ điện là gì, cấu tạo tủ điện và các loại tủ điện sẽ giúp bạn lựa chọn giải pháp phù hợp nhất cho mọi nhu cầu.
Định nghĩa và chức năng cốt lõi của tủ điện
Tủ điện là một thiết bị dạng hình hộp, được sử dụng để chứa các thiết bị điện như cầu dao, công tắc, biến thế, aptomat và các thiết bị điều khiển. Nó không chỉ là nơi lắp đặt và đấu nối các thành phần điện, mà còn đóng vai trò quan trọng trong việc bảo vệ và vận hành hệ thống.
Các chức năng chính bao gồm:
- Bảo vệ thiết bị và an toàn cho người sử dụng: Vỏ tủ chắc chắn giúp bảo vệ các linh kiện điện bên trong khỏi các tác nhân bên ngoài như bụi bẩn, nước, va đập, và sự xâm nhập của động vật. Đồng thời, nó cách ly các bộ phận mang điện với môi trường bên ngoài, giảm thiểu nguy cơ điện giật.
- Phân phối điện năng: Chức năng chính là phân chia và dẫn nguồn điện từ nguồn cấp chính đến các mạch phụ tải khác nhau.
- Điều khiển và giám sát: Tủ điện là nơi người vận hành có thể điều khiển và giám sát hoạt động của toàn bộ hệ thống, từ việc đóng ngắt các mạch điện cho đến điều chỉnh các thông số vận hành.
- Tăng tính thẩm mỹ: Giúp gom gọn các thiết bị điện vào một khu vực duy nhất, làm cho không gian trở nên gọn gàng và chuyên nghiệp.
Xem thêm: Bản vẽ tủ điện công nghiệp: Kim chỉ nam cho mọi dự án điện

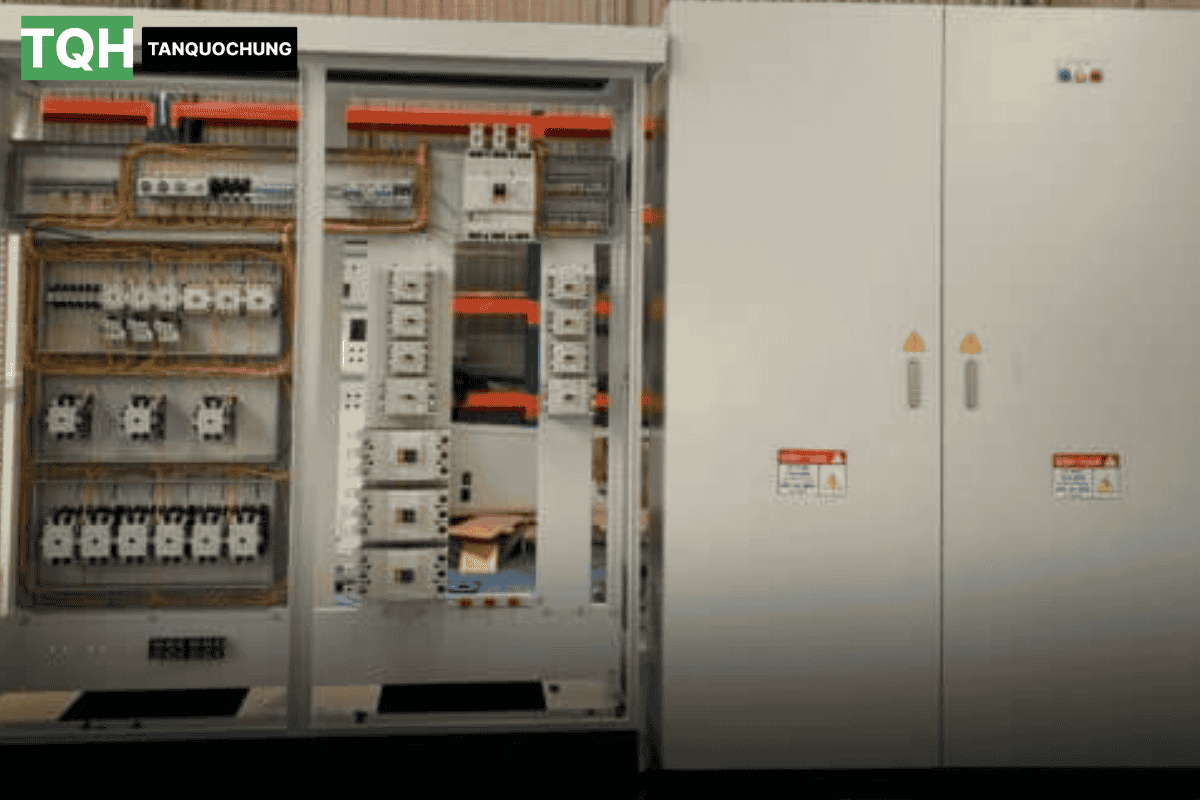

Cấu tạo và đặc điểm kỹ thuật tủ điện
Cấu trúc bên ngoài và vật liệu chế tạo tủ điện
Vỏ tủ điện là phần quan trọng nhất, đóng vai trò như lớp “áo giáp” bảo vệ toàn bộ hệ thống. Vật liệu phổ biến nhất để chế tạo vỏ tủ là tôn sơn tĩnh điện, nhờ giá thành hợp lý và khả năng chống gỉ sét tốt. Đối với các môi trường yêu cầu cao về vệ sinh hoặc chống ăn mòn, inox (thép không gỉ 304) sẽ là lựa chọn tối ưu, mặc dù có chi phí cao hơn. Ngoài ra, vật liệu composite cũng được sử dụng cho các loại tủ đặc thù, đặc biệt là các loại tủ đặt ngoài trời.
Thiết kế của tủ điện cũng được phân biệt rõ rệt theo môi trường lắp đặt: tủ điện công nghiệp thường có thiết kế chắc chắn, kích thước lớn và nhiều ngăn, trong khi tủ điện gia đình nhỏ gọn hơn và thường là tủ aptomat âm tường để tiết kiệm không gian.
Các thành phần bên trong tủ điện
Một chiếc tủ điện hoàn chỉnh bao gồm nhiều thiết bị điện quan trọng được lắp đặt theo một sơ đồ tủ điện chuẩn xác:
- Thiết bị đóng cắt: Bao gồm aptomat (CB) các loại như MCB, MCCB, ACB, RCBO và ELCB. Chúng có nhiệm vụ bảo vệ hệ thống khỏi sự cố quá tải, ngắn mạch, và rò điện.
- Thiết bị điều khiển: Bao gồm contactor (khởi động từ), rơ le nhiệt, rơ le thời gian, rơ le trung gian… dùng để điều khiển các thiết bị công suất lớn.
- Thiết bị hiển thị và đo lường: Nút nhấn, đèn báo, đồng hồ đo Ampe, Volt, và công tơ điện giúp người vận hành kiểm soát các thông số của hệ thống.
- Thiết bị chuyên dụng: Biến tần, khởi động mềm, bộ điều khiển ATS, bộ bù công suất phản kháng, PLC,… được sử dụng trong các hệ thống tự động hóa.
- Linh kiện phụ trợ: Gồm thanh cái đồng, dây điện, cầu đấu, máng cáp, quạt tản nhiệt…
Các thiết bị này được sắp xếp và đấu nối theo tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hoạt động an toàn và hiệu quả.
Phân loại chi tiết tủ điện và ứng dụng thực tiễn
Việc phân loại tủ điện rất đa dạng, có thể dựa trên nhiều tiêu chí khác nhau, trong đó phổ biến nhất là phân loại theo chức năng.
Phân loại theo chức năng
Đây là cách phân loại cơ bản và quan trọng nhất, giúp xác định đúng loại tủ cho từng mục đích sử dụng. Dưới đây là các loại tủ điện phổ biến:
Tủ phân phối điện:
- Tủ phân phối tổng (MSB – Main Switchboard): Đây là tủ đầu tiên trong hệ thống, nhận điện từ trạm biến áp và phân phối đến các tủ điện nhánh.
- Tủ phân phối nhánh (DB – Distribution Board): Lắp đặt sau tủ MSB, phân phối điện đến các khu vực nhỏ hơn như các tầng của tòa nhà hoặc phân xưởng.
Tủ điều khiển:
- Tủ điều khiển động cơ (MCC – Motor Control Center): Dùng để điều khiển và bảo vệ các động cơ điện công suất lớn trong các nhà máy, dây chuyền sản xuất.
- Tủ điều khiển PLC/SCADA: Sử dụng bộ điều khiển lập trình để tự động hóa toàn bộ quy trình sản xuất, hệ thống xử lý nước thải, v.v.
Tủ chức năng đặc biệt:
- Tủ chuyển nguồn tự động (ATS): Tự động chuyển đổi nguồn điện từ lưới điện sang máy phát điện khi có sự cố mất điện.
- Tủ bù công suất phản kháng: Giúp cải thiện hệ số công suất, giảm thiểu tổn thất điện năng và tiết kiệm chi phí.
- Tủ phòng cháy chữa cháy (PCCC): Tủ chuyên dụng để điều khiển hệ thống bơm cứu hỏa trong các công trình.
Phân loại theo kết cấu và vật liệu
- Theo kết cấu: Gồm tủ đặt sàn, tủ treo tường, và tủ điện âm tường. Tủ đặt sàn thường có kích thước lớn, trong khi tủ treo tường và âm tường nhỏ gọn hơn.
- Theo vật liệu: Các loại chính là tủ tôn, tủ inox và tủ composite. Các đơn vị uy tín cung cấp dịch vụ sản xuất vỏ tủ điện chuyên nghiệp, đáp ứng mọi yêu cầu về kích thước và chất liệu.
Xem thêm: 7 lỗi phổ biến cần phòng tránh khi lắp đặt tủ điện

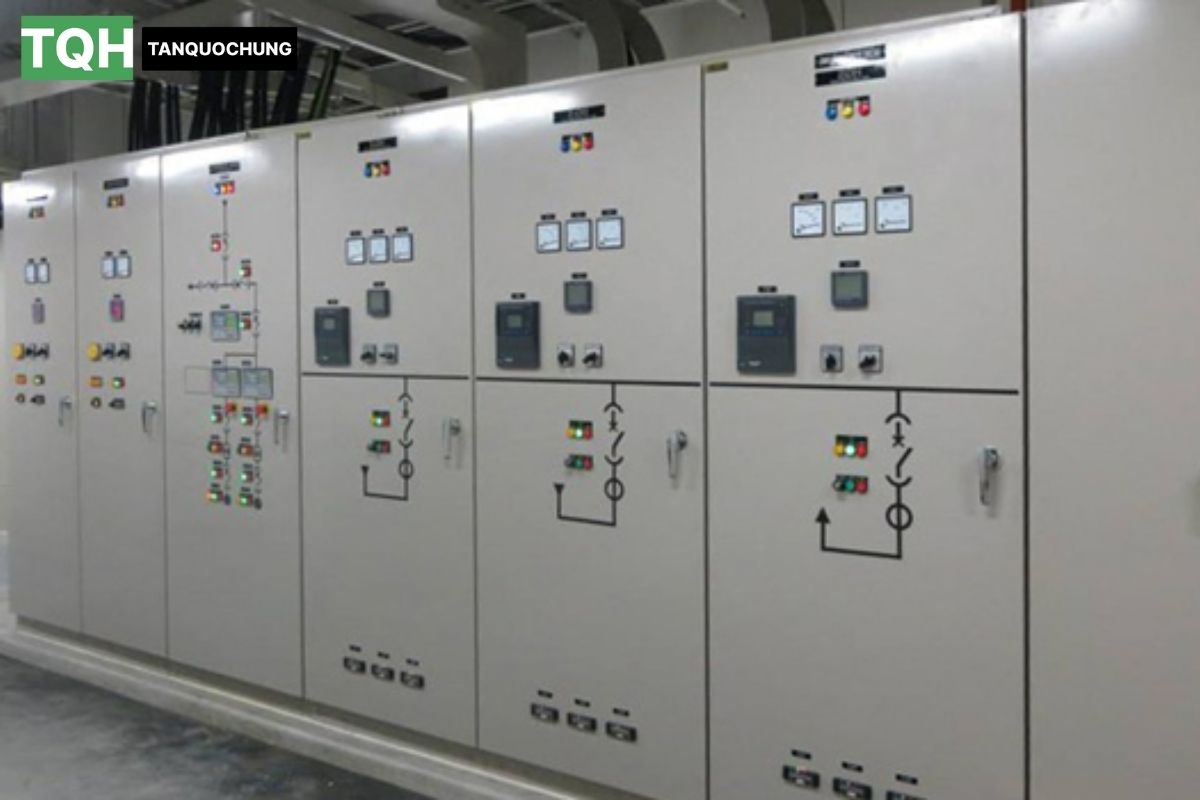

Ứng dụng thực tiễn của tủ điện trong công nghiệp
Tủ điện có mặt trong mọi lĩnh vực của đời sống và sản xuất.

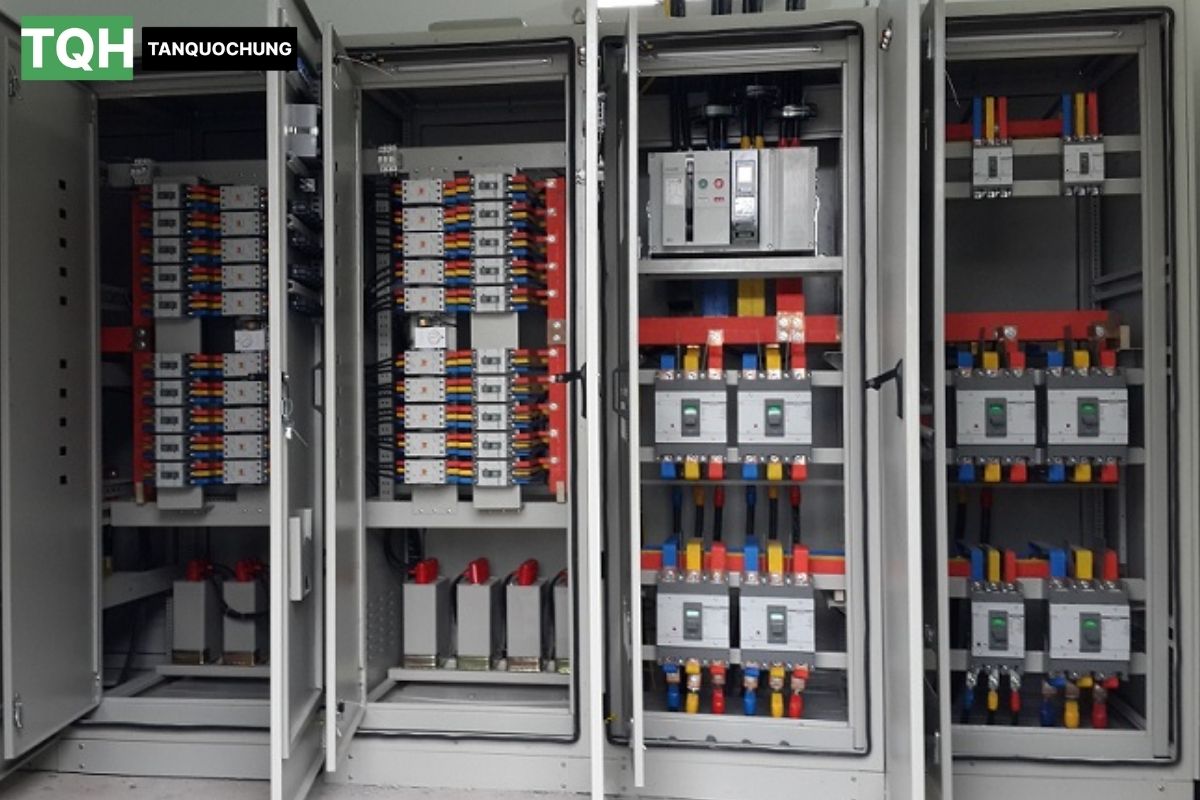

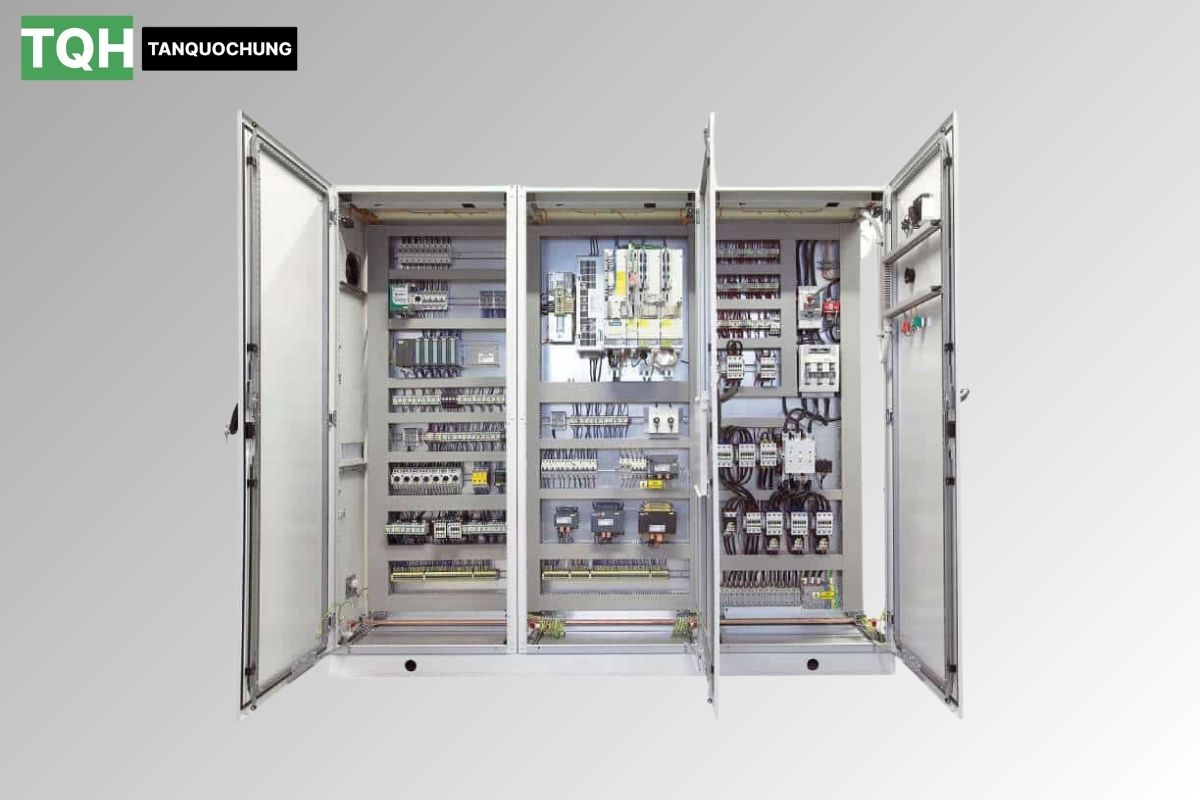

Trong lĩnh vực công nghiệp, các loại tủ điện công nghiệp được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, tòa nhà thương mại, và trung tâm dữ liệu. Chúng đóng vai trò quan trọng trong việc điều khiển máy móc, dây chuyền sản xuất và hệ thống chiếu sáng.
Trong lĩnh vực dân dụng, tủ điện có kích thước nhỏ gọn, thường được lắp đặt tại các hộ gia đình, văn phòng, chung cư. Chúng giúp phân phối điện và bảo vệ các thiết bị điện gia dụng, đảm bảo an toàn cho người sử dụng.
Khi cần mua tủ điện hoặc lắp đặt tủ điện, việc lựa chọn nhà cung cấp uy tín là vô cùng quan trọng. Các nhà cung cấp chuyên nghiệp sẽ tư vấn và cung cấp các sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt.
Đọc thêm: Báo giá và hướng dẫn lắp đặt tủ điện công nghiệp 3 pha phù hợp
Bảng thông số kỹ thuật tiêu biểu tủ điện
Để bạn có cái nhìn tổng quan, dưới đây là bảng thông số kỹ thuật tiêu biểu của một tủ điện hạ thế công nghiệp. Mặc dù các thông số có thể thay đổi tùy thuộc vào nhà sản xuất và yêu cầu cụ thể của từng dự án, nhưng đây là một tham khảo hữu ích.
| Thuộc tính | Thông số |
|---|---|
| Vật liệu | Tôn mạ kẽm, Inox, Composite |
| Độ dày vật liệu | 1mm, 1,2mm, 1,5mm, 2mm, 2,5mm, 3mm |
| Dòng điện định mức | ≤6300A |
| Điện áp định mức | 1000V AC |
| Cấp độ bảo vệ (IP) | Lên đến IP54 |
| Tiêu chuẩn thiết kế | IEC / EN 61439-2, IEC 60439-1 |
Việc nắm rõ các thông tin trên không chỉ giúp bạn hiểu rõ về vai trò của tủ điện mà còn là cơ sở để đưa ra những quyết định đúng đắn cho mọi dự án điện. Liên hệ Tân Quốc Hùng ngay để nhận được tư vấn miễn phí và nhanh chóng về tủ rack, tủ điện – tủ điều khiển cho công trình của bạn ngay hôm nay!
