Trong các công trình nhà ở và dân dụng hiện nay, việc đảm bảo an toàn cho hệ thống điện luôn được đặt lên hàng đầu. Bên cạnh việc lựa chọn CB (aptomat) chất lượng, hộp CB âm tường cũng là thiết bị không thể thiếu giúp bảo vệ thiết bị điện và tăng tính thẩm mỹ cho không gian. Tuy nhiên, không phải ai cũng hiểu rõ hộp CB âm tường là gì, có ưu điểm ra sao. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về hộp CB âm tường.
Hộp CB âm tường là gì?

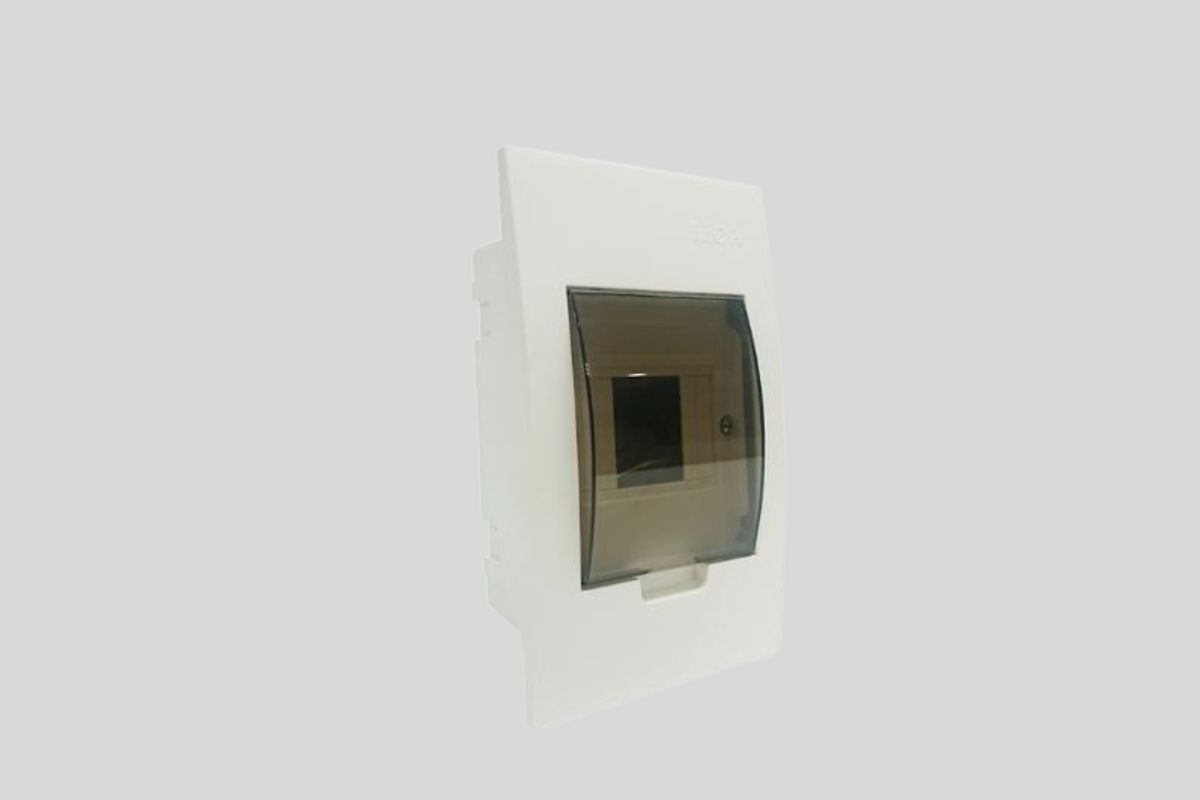

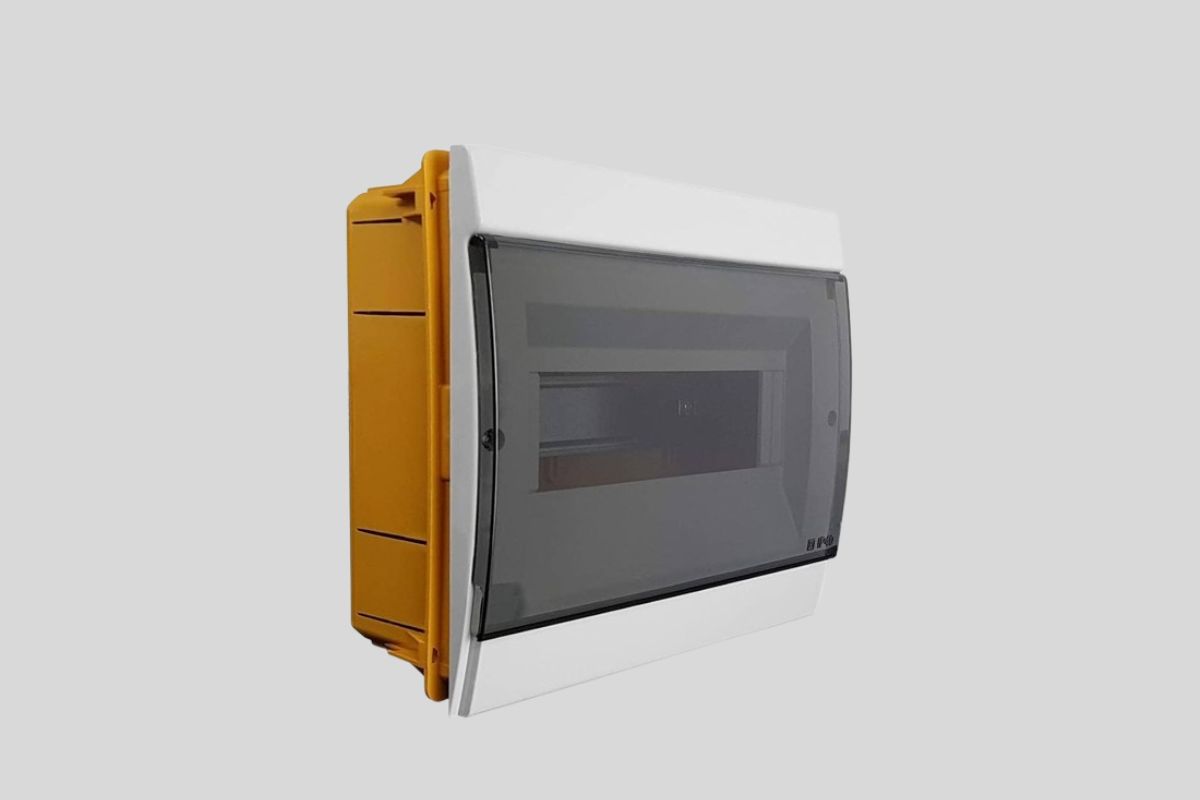

Hộp CB âm tường là một bộ phận chứa và bảo vệ thiết bị đóng cắt điện (CB/MCB) có khả năng lắp đặt âm vào tường bê tông, vách thạch cao, vách gỗ. Các hộp CB thường được làm bằng nhựa cách điện, có khả năng chống cháy và chịu va đập tốt, giúp bảo vệ an toàn cho hệ thống điện và người dùng. Thiết kế âm tường giúp giấu phần thân và hệ thống dây dẫn cố định bên trong tường, chỉ còn phần mặt CB hiển thị bên ngoài, giúp cho không gian sống trở nên hiện đại và thẩm mỹ hơn.
Cấu tạo cơ bản của hộp CB âm tường
Một hộp CB âm tường thường có cấu tạo gồm:
- Thân hộp – phần chính được lắp chìm vào tường để chứa CB và dây dẫn.
- Ngàm/vít cố định – giúp gắn hộp chắc vào tường và giữ thiết bị CB.
- Lỗ đi dây – các lỗ được thiết kế sẵn để luồn dây điện vào/ra hộp.
- Nắp hoặc mặt che – dùng để che phần khoét tường, giữ thẩm mỹ cho bề mặt tường.
Nguyên lý hoạt động của hộp CB âm tường
Về nguyên lý hoạt động. CB hay aptomat là thiết bị đóng/ngắt tự động khi phát hiện dòng điện quá tải, ngắn mạch hoặc rò điện, nhằm bảo vệ hệ thống điện và người sử dụng khỏi nguy cơ cháy nổ, chập điện. Hộp CB hoạt động dựa trên hai cơ chế:
- Tự động nhiệt: Khi dòng điện vượt quá mức an toàn trong thời gian dài, thanh nhiệt bên trong CB nóng lên khiến tiếp điểm mở ra, ngắt mạch.
- Điện từ: Khi xảy ra ngắn mạch (dòng điện tăng đột ngột), cuộn điện từ tác động tức thì, cắt nhanh mạch điện để bảo vệ hệ thống.
Tham khảo thêm: Thư viện vẽ tủ điện là gì? Hướng dẫn vẽ AutoCAD từ thư viện
Các loại hộp CB âm tường phổ biến hiện nay
Hộp CB âm tường có nhiều kiểu dáng và kích thước khác nhau, phù hợp với nhu cầu đa dạng của người tiêu dùng. Dưới đây là một vài loại hộp CB được ưa chuộng nhất.
Phân loại theo chất liệu
Hộp CB âm tường được làm từ các chất liệu chủ yếu sau:
- Nhựa ABS/PC: Hộp âm tường bằng nhựa có khả năng cách điện, gọn nhẹ, không bị gỉ, chịu nhiệt tốt và chi phí rẻ. Loại hộp CB này thường dùng trong môi trường dân dụng.
- Kim loại (thép, sắt mạ kẽm): Hộp cao hơn. Loại hộp CB này thường dùng cho CB bằng kim loại thường bền chắc, chịu lực tốt hơn nhưng trọng lượng nặng và chi phí cao. Hộp CB kim loại thường được dùng cho các công trình công nghiệp, nhà xưởng hoặc khu vực có yêu cầu an toàn điện cao.
Phân loại theo số module CB
Hộp CB âm tường được thiết kế theo số lượng module CB mà hộp chứa được:
- 1 – 4 modules: Dùng cho hộ gia đình nhỏ, lắp 1–2 CB hoặc 1 CB + 1 RCCB.
- 6 – 12 modules: Dùng trong căn hộ lớn hơn hoặc hệ thống điện nhiều nhánh.
- >16 modules: Dùng cho tòa nhà, văn phòng, nhà xưởng có nhiều nhánh CB.
Phân loại theo mục đích sử dụng
- Hộp CB âm tường cho điện dân dụng: Chủ yếu chứa MCB, RCCB cho các nhánh điện thường và bảo vệ chống rò.
- Hộp CB âm tường cho công trình thương mại: Dùng nhiều CB hơn, có thể chứa CB 3 pha hay CB dòng lớn.
- Hộp phân phối lắp âm tường: Hộp lớn tích hợp nhiều CB, dễ quản lý hệ thống điện.
Xem thêm: Hướng dẫn lựa chọn tủ rack phù hợp theo nhu cầu sử dụng và tiêu chuẩn kỹ thuật
Hướng dẫn lắp đặt hộp CB âm tường đúng kỹ thuật
Việc lắp đặt đúng kỹ thuật giúp đảm bảo an toàn điện và tuổi thọ thiết bị. Dưới đây là hướng dẫn lắp đặt hộp CB âm tường đúng cách.
Chuẩn bị trước khi lắp đặt
- Đo kích thước vị trí lắp trên tường để khoét lỗ vừa với hộp âm.
- Chuẩn bị các CB, thanh DIN rail và ốc vít tương thích.
- Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi làm việc để tránh rủi ro điện giật.
Các bước lắp đặt hộp CB âm tường
- Định vị vị trí lắp hộp: Tạo vị trí lắp bằng cách khoét tường theo kích thước hộp CB âm tường đã chọn.
- Lắp đặt hộp vào tường: Đặt hộp vào vị trí đã khoét, cố định bằng ốc vít hoặc keo chuyên dụng, đảm bảo hộp vuông vức và chắc chắn.
- Lắp thanh rail và các CB: Gắn thanh rail vào hộp nếu cần, sau đó đặt các CB (MCB, RCCB) lên rail theo sơ đồ điện đã thiết kế.
- Đi dây và đấu nối: Nối dây nguồn chính vào CB tổng, sau đó nối các nhánh vào CB con tương ứng.
- Kiểm tra chức năng: Sau khi hoàn tất nối dây và đóng mặt nạ, bật CB để thử nghiệm chức năng mở – đóng và bảo vệ.
- Hoàn thiện: Đóng nắp hoàn thiện và đảm bảo mặt tường sạch sẽ, không bị hở.
Lưu ý: Nếu bạn không chắc chắn về thao tác kỹ thuật, nên nhờ thợ điện chuyên nghiệp để tránh rủi ro.
Tham khảo thêm: Tủ MSB và MDB là gì? Phân biệt dễ hiểu cho người mới
Báo giá hộp CB âm tường (tham khảo)
Giá hộp CB âm tường tại thị trường Việt Nam khá đa dạng tùy vào kích thước, chất liệu và thương hiệu. Dưới đây là mức giá tham khảo:
- Hộp âm tường CB 2 pha/1 pha: thường từ 15.000 VND – 20.000 VND, hộp có giá rẻ, phù hợp CB nhỏ.
- Hộp âm tường cho MCB có nắp Tiến Phát – MCBCN: 17.000 VND – 70.000 VND, tùy vào kích thước hộp.
- Hộp nhựa âm tường Panasonic loại tốt’ từ 1.200.000 VND – 5.000.000 VND tùy vào số đường đi. Hộp âm tường Panasonic có giá thành cao vì chất liệu tốt và độ bền bỉ tuyệt đối.
- Hộp đựng CB cóc/aptomat nắp đậy: 70.000 VND – 100.000 VND – hộp đựng CB đơn giản có cóc và aptomat kiểu có nắp bảo vệ.
Trên đây chỉ là mức giá tham khảo, giá thực tế có thể thay đổi theo nhà bán, thương hiệu và khu vực.
Mua hộp CB âm tường ở đâu?
Tân Quốc Hùng là đơn vị uy tín chuyên cung cấp thiết bị điện và vật tư điện chất lượng cao, được nhiều khách hàng tin tưởng lựa chọn. Với đa dạng sản phẩm như hộp CB âm tường, aptomat, tủ điện và phụ kiện điện chính hãng, Tân Quốc Hùng cam kết nguồn gốc rõ ràng, giá cả cạnh tranh và tư vấn kỹ thuật tận tâm. Nếu bạn đang tìm địa chỉ mua thiết bị điện chất lượng thì Tân Quốc Hùng là lựa chọn đáng tin cậy.
Có thể thấy, hộp CB âm tường không chỉ giúp bảo vệ CB, aptomat khỏi tác động bên ngoài mà còn góp phần làm cho hệ thống điện gọn gàng, an toàn và thẩm mỹ hơn. Việc lựa chọn đúng loại hộp CB âm tường phù hợp với vị trí lắp đặt, số lượng thiết bị và môi trường sử dụng sẽ giúp hệ thống điện hoạt động hiệu quả hơn. Hy vọng với những thông tin trong bài viết đã giúp bạn có thêm kiến thức hữu ích và có thể lựa chọn hộp CB âm tường phù hợp cho công trình của mình.
