Trong quá trình thiết kế hệ thống điện, đặc biệt là các dự án công nghiệp, nhà xưởng hay công trình dân dụng, nếu vẽ tủ điện bằng AutoCAD thủ công thì sẽ tốn nhiều thời gian và dễ sai sót. Đây chính là lý do thư viện vẽ tủ điện ra đời và trở thành công cụ không thể thiếu đối với kỹ sư điện hay các đơn vị thiết kế M&E. Cùng Tân Quốc Hùng tìm hiểu về thư viện vẽ tủ điện, cách vẽ tủ điện bằng AutoCAD qua bài viết dưới đây.
Thư viện vẽ tủ điện là gì?
Thư viện vẽ tủ điện là tập hợp các file bản vẽ kỹ thuật định dạng DWG được sử dụng trong phần mềm AutoCAD. Các file này được xây dựng sẵn theo tiêu chuẩn kỹ thuật. Người kỹ sư chỉ cần lựa chọn mẫu phù hợp, chỉnh sửa kích thước và bố trí lại thiết bị theo yêu cầu dự án là có thể hoàn thiện bản vẽ.
Một thư viện vẽ tủ điện AutoCAD thường bao gồm:
- Các mẫu tủ điện tiêu chuẩn bao gồm: tủ phân phối, tủ điều khiển, tủ động lực,…
- Ký hiệu thiết bị điện: CB, MCCB, MCB, các thiết bị điều khiển, thiết bị nguồn,…
- Layout bố trí thiết bị trong tủ theo thực tế thi công
Lợi ích khi sử dụng thư viện vẽ tủ điện
Việc sử dụng thư viện vẽ tủ điện AutoCAD mang lại nhiều lợi ích trong quá trình thiết kế và triển khai dự án:
Thiết kế nhanh chóng và chính xác
Các chi tiết trên bản vẽ đã được chuẩn hóa nên hạn chế các lỗi kỹ thuật. Ngoài ra, thư viện rất dễ chỉnh sửa, chỉ cần điều chỉnh thông số là có thể tái sử dụng cho nhiều công trình như nhà xưởng, tòa nhà, showroom, khu dân cư,…
Chuẩn hóa bản vẽ theo IEC, TCVN
Thư viện vẽ tủ điện thường được xây dựng dựa trên các tiêu chuẩn điện IEC và TCVN, giúp bản vẽ thể hiện đúng ký hiệu, kích thước và cách bố trí thiết bị theo quy định hiện hành. Điều này sẽ giúp bản vẽ đáp ứng yêu cầu thi công, tránh sai sót, sửa đi sửa lại nhiều lần sau khi nghiệm thu.
Các loại thư viện vẽ tủ điện phổ biến hiện nay
Tùy vào loại công trình mà sử dụng thư viện vẽ tủ điện khác nhau. Dưới đây là một số loại thư viện phổ biến.
Thư viện vẽ tủ điện công nghiệp
Thư viện CAD điện công nghiệp được sử dụng cho các mẫu tủ điện trong các nhà xưởng và các công trình có quy mô lớn. Có 2 loại thư điện CAD công nghiệp:
- Thư viện CAD điện dân dụng mặc định: Loại thư viện này chứa các ký hiệu điện cơ bản, người dùng chỉ cần kéo thả vào bản vẽ khi sử dụng, phù hợp cho thiết kế nhanh và dùng tham khảo.
- Thư viện CAD điện dân dụng: Là thư viện do người dùng tự tạo trong quá trình sử dụng, được xây dựng từ các bản vẽ thực tế đã thi công, giúp bố trí thiết bị hợp lý hơn, phù hợp với điều kiện của công trình.
Thư viện vẽ tủ điện dân dụng
CAD điện dân dụng là thư viện phục vụ thiết kế hệ thống điện cho nhà ở, căn hộ và văn phòng. Nội dung thư viện tập trung vào các ký hiệu ổ cắm, công tắc, tủ điện, quạt trần, quạt treo tường, đèn trần,… Thư viện được thiết kế gọn gàng, dễ áp dụng và đảm bảo an toàn điện trong quá trình sử dụng.
Thư viện ký hiệu điện
Đây là loại thư viện không thể thiếu trong bất kỳ thư viện vẽ tủ điện nào. Thư viện cung cấp đầy đủ các ký hiệu tiêu chuẩn như dây dẫn, đèn chiếu sáng, ổ cắm, công tắc, cầu dao, ống điện và sơ đồ nguồn điện. Việc sử dụng đúng ký hiệu giúp bản vẽ rõ ràng, dễ đọc và thuận tiện cho thi công, bảo trì.
Thư viện CAD tủ điện
Thư viện CAD tủ điện là tập hợp các bản vẽ tủ điện được nhiều kỹ sư điện sử dụng trong các công trình dân dụng và công nghiệp. Thư viện thể hiện cấu tạo tủ, kích thước móng, chi tiết tiếp địa và bố trí thiết bị bên trong giúp kỹ sư thiết kế nhanh và sát với thực tế thi công.
Bản vẽ điện kim thu sét AutoCAD và hệ thống tiếp địa
Kim thu sét và hệ thống tiếp địa là hệ thống dẫn dòng sét xuống đất. Thông thường, những công trình đứng độc lập hoặc ở khu vực trống trải cần được thiết kế hệ thống chống sét để đảm bảo an toàn. Bản vẽ điện kim thu sét AutoCAD thể hiện chi tiết vị trí lắp đặt kim thu sét, dây dẫn sét và phương án liên kết với hệ thống tiếp địa theo đúng tiêu chuẩn kỹ thuật.

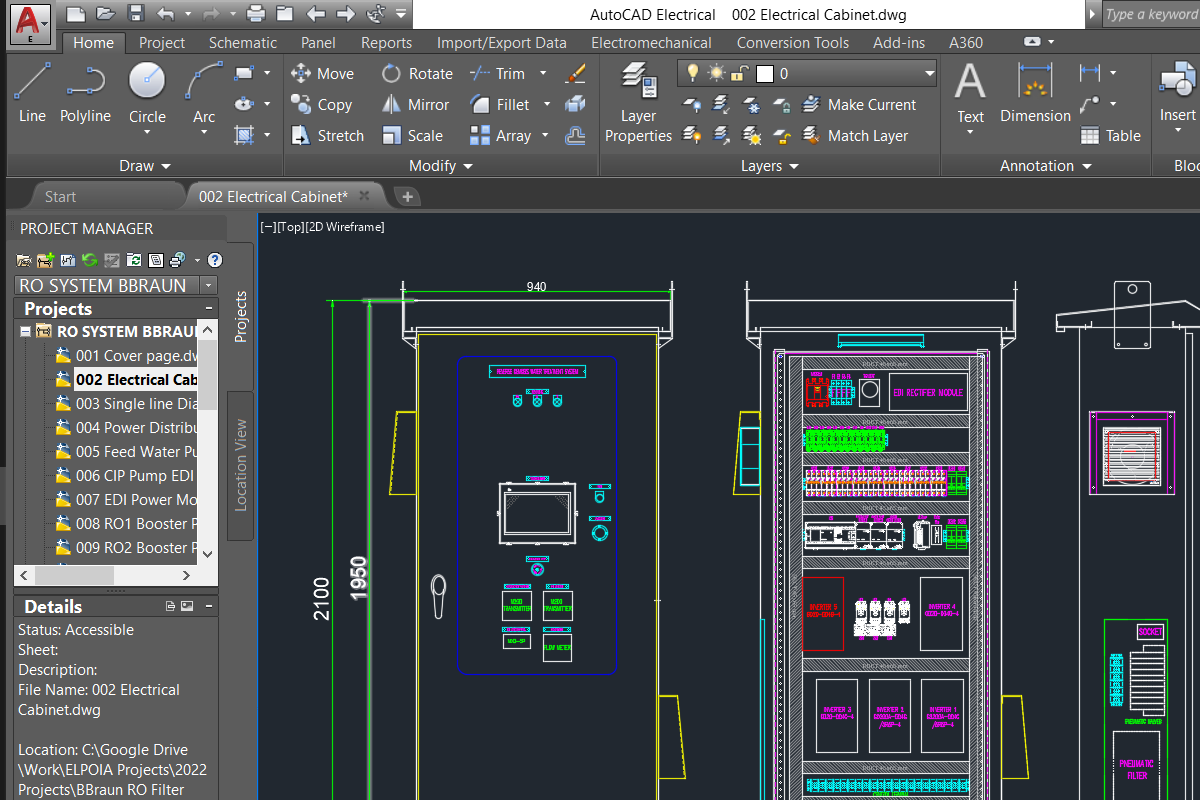

Hướng dẫn vẽ tủ điện bằng AutoCAD từ thư viện
Chúng ta vừa tìm hiểu về các loại thư viện vẽ tủ điện. Vậy cách áp dụng các thư viện này vào thực tế như thế nào? Hãy cùng tìm hiểu ngay cách vẽ tủ điện bằng AutoCAD từ thư viện qua phần dưới đây:
Chuẩn bị trước khi vẽ
Trước khi bắt đầu vẽ tủ điện bằng AutoCAD, cần chuẩn bị:
- Phần mềm AutoCAD (khuyến nghị AutoCAD 2018 trở lên để đảm bảo tương thích file DWG)
- Thiết lập layer cho khung tủ, thiết bị, dây dẫn, text
- Cài đặt text style, dim style thống nhất với tiêu chuẩn bản vẽ kỹ thuật.
Tiến hành vẽ tủ điện bằng AutoCAD từ thư viện thường
- Chọn mẫu từ thư viện vẽ tủ điện
- Lựa chọn loại tủ phù hợp với công trình: công nghiệp hay dân dụng.
- Vẽ outline tủ điện (khung ngoài)
- Xác định kích thước tủ, số cánh, độ dày vỏ theo thực tế lắp đặt.
- Bố trí thiết bị bên trong tủ
- Sắp xếp CB, contactor, relay, thanh cái đảm bảo khoảng cách an toàn và dễ thi công.
- Ghi chú, đánh số thiết bị
- Đánh mã thiết bị, ghi chú thông số giúp dễ dàng đọc bản vẽ và thi công.
- Hoàn thiện bản vẽ & xuất file
- Kiểm tra lại layer, tỷ lệ, sau đó xuất file DWG hoặc PDF phục vụ hồ sơ kỹ thuật
Lưu ý khi sử dụng thư viện vẽ tủ điện cho dự án thực tế
Mặc dù thư viện vẽ tủ điện AutoCAD giúp giảm thiểu thời gian thiết kế, nhưng khi áp dụng vào dự án thực tế, kỹ sư và đơn vị thiết kế cần sử dụng một cách linh hoạt để đảm bảo tính an toàn và phù hợp với khả năng thi công. Dưới đây là một vài lưu ý dành cho người sử dụng:
Kiểm tra tiêu chuẩn áp dụng cho từng dự án
Không phải tất cả các thư viện vẽ tủ điện đều phù hợp với mọi công trình. Trước khi sử dụng, bạn cần:
- Xác định tiêu chuẩn kỹ thuật áp dụng: IEC, TCVN hoặc tiêu chuẩn riêng của chủ đầu tư.
- Kiểm tra ký hiệu thiết bị, cách bố trí, khoảng cách an toàn có đúng với quy định hiện hành hay không.
- Đối với dự án nhà máy hoặc công trình lớn, cần đối chiếu thêm với tiêu chuẩn của chuyên viên giám sát.
Điều chỉnh thiết kế theo thực tế thi công
Thư viện chỉ nên dùng để tham khảo các bố cục sẵn, không nên sao chép máy móc vì mỗi công trình sẽ có cách sắp xếp khác nhau. Vì vậy, khi vẽ tủ điện bằng AutoCAD, người sử dụng cần:
- Điều chỉnh kích thước tủ theo không gian lắp đặt thực tế
- Bố trí thiết bị phù hợp với phương án đi dây, tản nhiệt và bảo trì
- Cân nhắc vị trí lắp đặt trong nhà hay ngoài trời để bổ sung gioăng, quạt thông gió hoặc mái che
Để bản vẽ tủ điện AutoCAD đạt độ chính xác cao và dễ dàng triển khai thực tế, việc tham khảo thư viện vẽ tủ điện được xây dựng từ sản phẩm thực tế là yếu tố rất quan trọng. Tân Quốc Hùng hiện cung cấp các loại tủ điện và tài liệu bản vẽ tham khảo được phát triển theo tiêu chuẩn IEC, TCVN, phù hợp cho cả công trình dân dụng lẫn công nghiệp. Việc sử dụng thư viện và giải pháp từ Tân Quốc Hùng giúp kỹ sư vẽ tủ điện bằng AutoCAD nhanh hơn, bố trí thiết bị hợp lý và hạn chế việc chỉnh sửa.
Trên đây là những thông tin về thư viện vẽ tủ điện. Hy vọng với những chia sẻ của Tân Quốc Hùng sẽ giúp bạn lựa chọn và khai thác hiệu quả thư viện vẽ tủ điện cho các công trình sắp tới nhé!
