Thang cáp điện là hạng mục quan trọng trong mọi công trình cơ điện và đóng vai trò quyết định đến độ an toàn, độ bền cũng như tính thẩm mỹ của hệ thống dây dẫn. Bài viết này giúp bạn nắm được toàn bộ kiến thức về thang cáp điện, từ cấu tạo, cách phân loại, tiêu chuẩn kỹ thuật đến quy trình lắp đặt chuẩn TCVN để ứng dụng chính xác trong thực tế.
Giới thiệu tổng quan về thang máng cáp điện

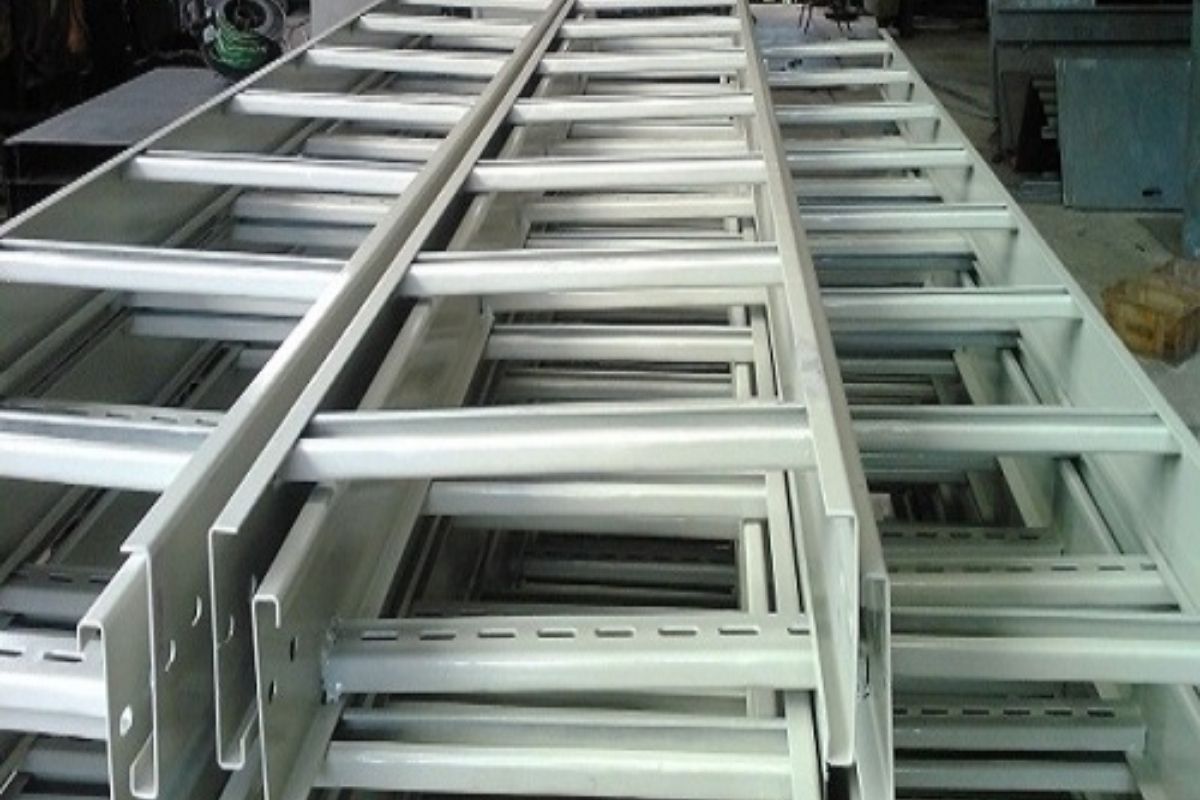

Thang cáp điện được thiết kế để đỡ, bảo vệ và sắp xếp hệ thống dây cáp điện, cáp mạng, cáp điều khiển và cáp viễn thông. Việc sử dụng thang máng cáp điện đúng chuẩn giúp hệ thống dây dẫn vận hành bền bỉ, thoáng khí, ít rủi ro và đạt tính chuyên nghiệp về mặt thẩm mỹ. Đây cũng là giải pháp tối ưu cho các nhà máy, tòa nhà, kho xưởng và các khu công nghiệp có nhu cầu đi cáp số lượng lớn.
So sánh thang cáp – máng cáp – khay cáp
| Tiêu chí | Thang cáp (Cable Ladder) | Máng cáp (Cable Trunking) | Khay cáp (Cable Tray) |
|---|---|---|---|
| Cấu tạo | Dạng thang có 2 thanh dọc và các thanh ngang tạo bậc thoáng khí. | Dạng hộp kín hoặc có đục lỗ thông gió, bảo vệ cáp tốt. | Dạng khay bản rộng, đáy đục lỗ 40–50% diện tích. |
| Khả năng tải & thoát nhiệt | Tải trọng lớn, thoát nhiệt tốt nhất, phù hợp cáp nặng. | Tải trọng trung bình – thấp, thoát nhiệt kém hơn do dạng hộp. | Tải trọng trung bình, thoát nhiệt tốt hơn máng kín. |
| Ưu điểm nổi bật | Kiểm tra – bảo trì dễ dàng, không tích nhiệt, an toàn cho bó cáp lớn. | Bảo vệ cáp khỏi bụi & côn trùng, thẩm mỹ cao, đi cáp nhỏ gọn. | Dễ lắp đặt, thoáng khí tương đối, tiết kiệm chi phí. |
| Nhược điểm | Mở thoáng nên không chống bụi và không thẩm mỹ bằng máng. | Tản nhiệt kém, không phù hợp tuyến cáp tải lớn. | Ít được dùng cho tuyến quan trọng do hạn chế tải trọng. |
| Ứng dụng phù hợp | Tuyến cáp chính, cáp lực, hệ thống nhiều cáp, nhà máy – xưởng lớn. | Chung cư, văn phòng, các tuyến cáp nhỏ yêu cầu thẩm mỹ. | Các tuyến phụ, khu vực cần thoát nhiệt nhưng tải trọng không lớn. |
| Khi nào chọn? | Khi công trình cần độ bền – tải trọng cao và dễ bảo trì. | Khi cần bảo vệ cáp và tối ưu thẩm mỹ. | Khi cần giải pháp trung gian giữa thang và máng, tiết kiệm chi phí. |
Phân loại thang cáp điện dựa trên vật liệu: quyết định độ bền và tuổi thọ
Chất liệu là yếu tố ảnh hưởng trực tiếp đến tuổi thọ thang cáp điện. Tùy vào môi trường lắp đặt, bạn cần chọn vật liệu phù hợp để tránh phát sinh chi phí bảo trì hoặc thay thế không đáng có.

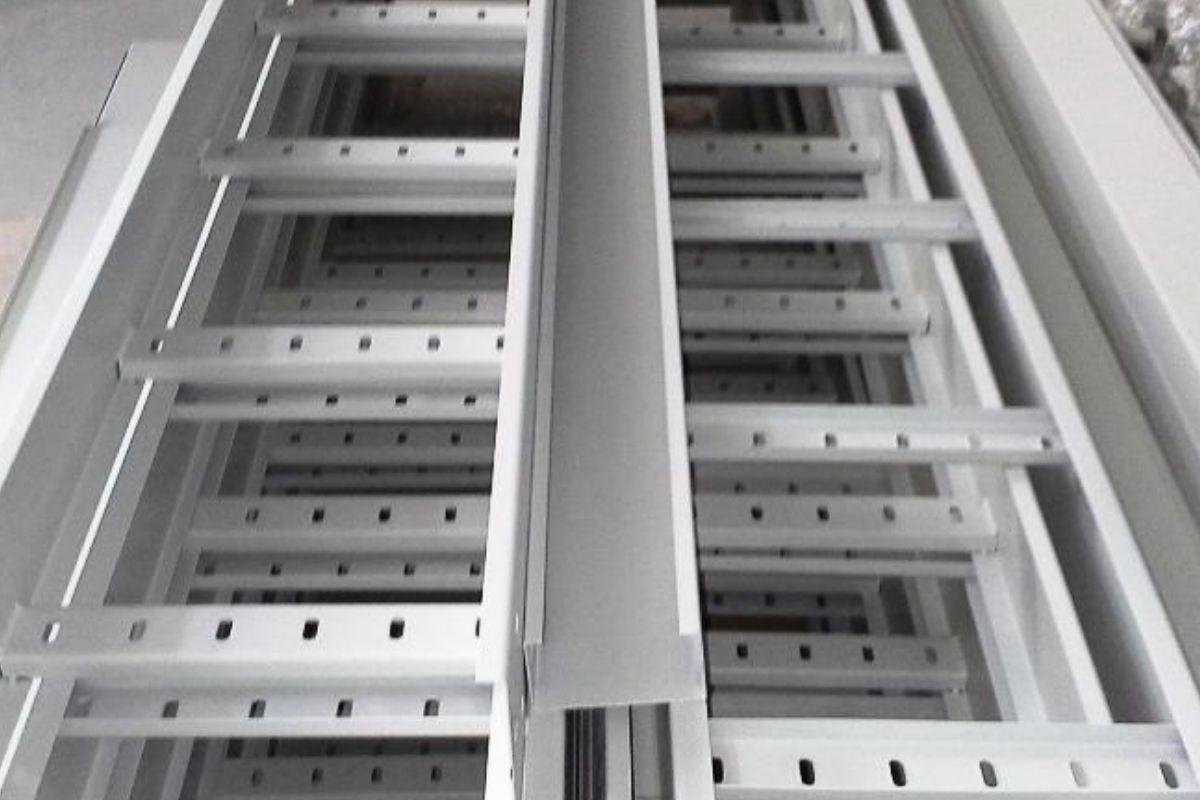

Thang cáp điện sơn tĩnh điện
Được làm từ thép cán nguội và phủ sơn Polyester hoặc Epoxy, loại thang cáp điện này có ưu điểm thẩm mỹ và chi phí hợp lý. Tuy nhiên, nó chỉ phù hợp cho khu vực trong nhà, ít ẩm và không tiếp xúc môi trường ăn mòn.
Thang cáp điện mạ kẽm nhúng nóng
Thang cáp điện mạ kẽm nhúng nóng được xử lý trong bể kẽm nóng chảy ở nhiệt độ cao, tạo lớp phủ dày và bền vững. Khả năng chống ăn mòn vượt trội khiến nó trở thành lựa chọn hàng đầu cho môi trường ngoài trời, ven biển hoặc nhà máy hóa chất. Tuổi thọ thang cáp điện mạ kẽm nhúng nóng có thể kéo dài đến vài chục năm.
Thang cáp điện inox 304
Khi công trình đặt trong môi trường đặc biệt khắc nghiệt, thang cáp điện inox 304 là lựa chọn tối ưu. Chống gỉ, chống hóa chất và độ bền cao giúp sản phẩm duy trì hiệu quả lâu dài trong các ngành thực phẩm, y tế hoặc xử lý nước thải.
Thang cáp điện tráng kẽm/điện phân
Đây là lựa chọn tiết kiệm nhất nhưng không phù hợp cho môi trường ẩm hoặc ngoài trời. Thang cáp điện dạng này chỉ nên dùng trong không gian văn phòng, căn hộ hoặc khu vực ít ăn mòn.
Tiêu chuẩn kỹ thuật và kích thước trong thiết kế thang cáp điện
Để đảm bảo hệ thống hoạt động ổn định, thang cáp điện phải đáp ứng chuẩn kỹ thuật về kích thước, tải trọng và độ dày vật liệu.
Chiều rộng phổ biến từ 100–1000mm, chiều cao từ 50–200mm và chiều dài tiêu chuẩn 2.5m hoặc 3m mỗi thanh. Thang cáp điện sơn tĩnh điện thường có độ dày vật liệu từ 0.8–2.0mm, trong khi các loại mạ kẽm nhúng nóng cần độ dày từ 1.2–2.5mm để đảm bảo tải trọng.
Khi thiết kế thang cáp điện, cần dự trù 20–30% không gian để mở rộng. Độ võng giữa hai điểm gối đỡ phải nhỏ hơn 1/300 nhịp nhằm đảm bảo tính ổn định và an toàn lâu dài.
Phụ kiện trong hệ thống thang cáp điện
Phụ kiện giúp định hình đường đi của thang cáp điện và đảm bảo toàn bộ hệ thống được liên kết chắc chắn. Các phụ kiện chuyển hướng như cút L, cút T, cút X cho phép điều chỉnh hướng đi linh hoạt. Trong khi đó, các phụ kiện theo phương đứng giúp tạo đường lên xuống mượt mà.
Quang treo, kẹp Z, con sơn và giá đỡ V giữ vai trò cố định thang cáp điện vào vị trí, giữ sự đồng đều và thẳng hàng của toàn tuyến. Một hệ thống thang cáp điện có chất lượng hay không phụ thuộc rất lớn vào chất lượng phụ kiện đi kèm và cách lắp đặt.
Quy trình lắp đặt thang cáp điện chuẩn TCVN 9208:2012
Để đảm bảo hệ thống ổn định và an toàn tuyệt đối, lắp đặt thang cáp điện cần tuân thủ đúng tiêu chuẩn TCVN.
Quá trình bắt đầu từ việc kiểm tra bản vẽ và chuẩn bị vật tư, thiết bị. Trong bước lắp đặt, khoảng cách giữa các giá đỡ thường là 1.5–2m tùy theo tải trọng và yêu cầu kỹ thuật. Các hộp cáp nhỏ cũng cần được treo đúng khoảng cách để tránh võng hoặc lệch tuyến.
Nối đẳng thế (tiếp địa) là bước then chốt trong quy trình lắp đặt thang cáp điện. Tất cả thang và máng phải được nối đất bằng dây đồng tiêu chuẩn, đảm bảo tính liên tục và đạt mức điện trở yêu cầu khi nghiệm thu. Hệ thống cáp trong thang cáp điện cần được phân nhóm hợp lý và cố định theo từng tuyến để đảm bảo dễ bảo trì và giảm rủi ro cháy nổ.

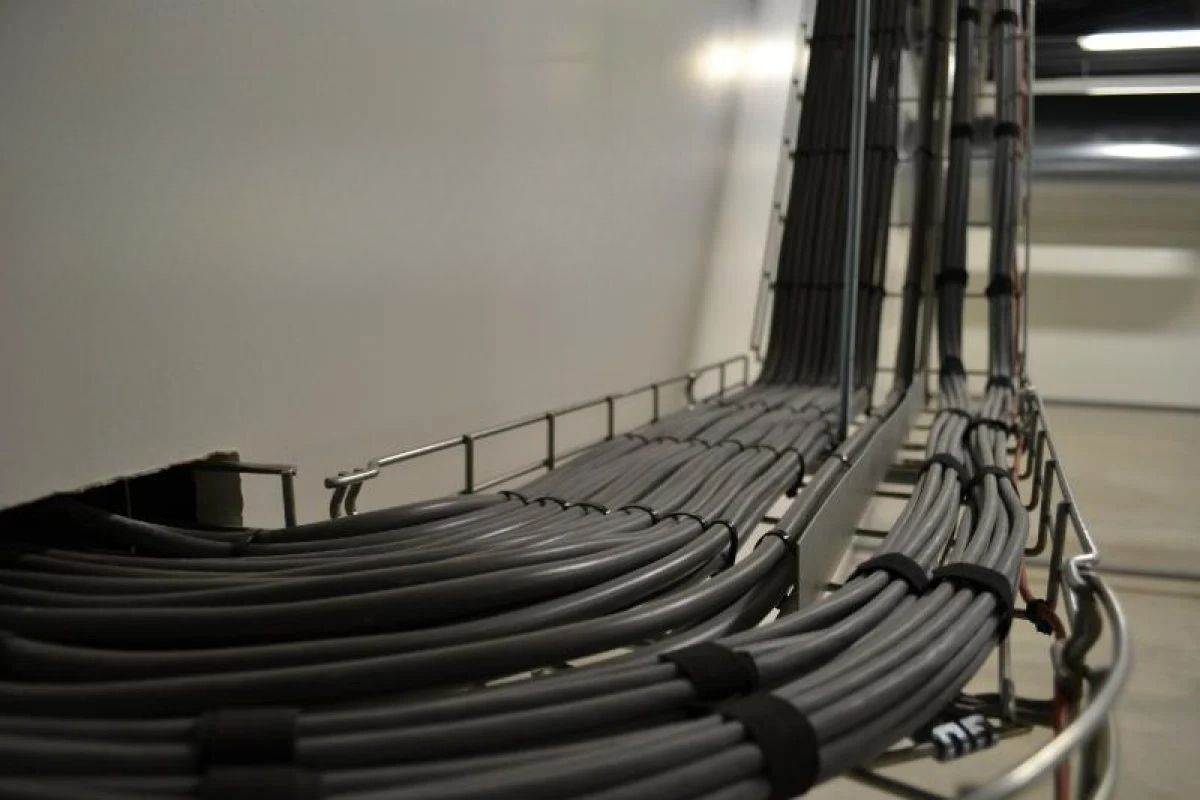

Sự phát triển mạnh mẽ của hệ thống điện, mạng và công nghệ tự động hóa khiến thang cáp điện trở thành bộ phận gần như bắt buộc trong mọi dự án. Thang cáp điện giúp quản lý cáp gọn gàng, dễ nâng cấp, giảm tải nhiệt và giảm rủi ro chập điện. Với xu hướng mở rộng nhà máy, trung tâm dữ liệu và tòa nhà cao tầng, thang cáp điện đang được ưu tiên lựa chọn nhằm đảm bảo tính lâu dài và an toàn.
