Kích thước máng cáp là một trong những yếu tố quan trọng nhất khi triển khai hệ thống điện, mạng hoặc điều khiển trong công trình. Nếu chọn quá nhỏ, tuyến cáp sẽ bị chật, khó tản nhiệt và rất bất tiện khi mở rộng. Nếu chọn quá lớn, hệ thống lại cồng kềnh và phát sinh chi phí không cần thiết. Bài viết này giúp bạn hiểu rõ cách đọc kích thước máng cáp tiêu chuẩn, cách chọn theo tải và những lỗi thường gặp để làm hệ thống vừa an toàn vừa tối ưu.
Kích thước máng cáp là gì?
Khi nói đến kích thước máng cáp, nhiều người thường chỉ nghĩ đến chiều rộng của máng. Nhưng trên thực tế, một bộ kích thước hoàn chỉnh của máng cáp thường bao gồm:
- chiều rộng máng
- chiều cao thành máng
- độ dày vật liệu
- chiều dài tiêu chuẩn của từng đoạn
- đôi khi còn cần xem cả kiểu máng và tải trọng thiết kế
Nói cách đơn giản, kích thước máng cáp không chỉ là “rộng bao nhiêu”, mà là toàn bộ thông số quyết định máng có đủ chỗ cho cáp đi qua, đủ cứng để chịu tải và đủ hợp lý để thi công lâu dài hay không.
Trong nhiều công trình, người ta thường hỏi báo giá theo kiểu “máng 100”, “máng 200”, “máng 300”… Nhưng nếu chỉ hỏi như vậy thì chưa đủ. Bởi cùng một chiều rộng, máng vẫn có thể khác về chiều cao thành, khác độ dày và khác ứng dụng thực tế.
Vì sao phải chọn đúng kích thước máng cáp?
Đây là điểm mà rất nhiều công trình làm chưa kỹ ngay từ đầu. Máng cáp là phần đỡ và tổ chức toàn bộ tuyến dây, nên nếu chọn sai kích thước, hệ quả sẽ không dừng ở chuyện thẩm mỹ mà còn ảnh hưởng đến vận hành.
Chọn quá nhỏ gây chật cáp và khó tản nhiệt
Khi tuyến cáp bị nhồi quá sát trong máng, khoảng trống lưu thông không khí giảm đi. Điều đó làm việc thoát nhiệt kém hơn, đặc biệt với tuyến cáp nguồn hoặc hệ thống chạy liên tục.
Ngoài ra, máng quá nhỏ còn gây khó ở các điểm như:
- kéo cáp ban đầu khó hơn
- thêm cáp sau này rất bất tiện
- khó phân lớp cáp nguồn và cáp tín hiệu
- khó kiểm tra hoặc thay thế khi có sự cố
Chọn quá lớn gây lãng phí
Ngược lại, nếu chọn máng quá to so với nhu cầu thực tế, bạn sẽ gặp các vấn đề như:
- tăng chi phí vật tư
- tăng chi phí giá đỡ, ty treo và phụ kiện
- hệ thống nhìn cồng kềnh
- chiếm nhiều không gian kỹ thuật hơn cần thiết
Nói ngắn gọn, máng quá nhỏ thì thiếu an toàn, máng quá lớn thì thiếu hiệu quả kinh tế.
Kích thước đúng giúp hệ thống dễ mở rộng hơn
Một hệ thống tốt không chỉ phục vụ hiện tại mà còn phải tính đến tương lai. Trong thực tế, sau khi công trình đi vào hoạt động, việc thêm tuyến cáp, bổ sung máy móc hoặc mở rộng khu vực sử dụng là chuyện rất thường gặp.
Vì vậy, chọn đúng kích thước máng cáp điện là chọn vừa đủ cho hiện tại nhưng vẫn có phần dự phòng hợp lý cho sau này.

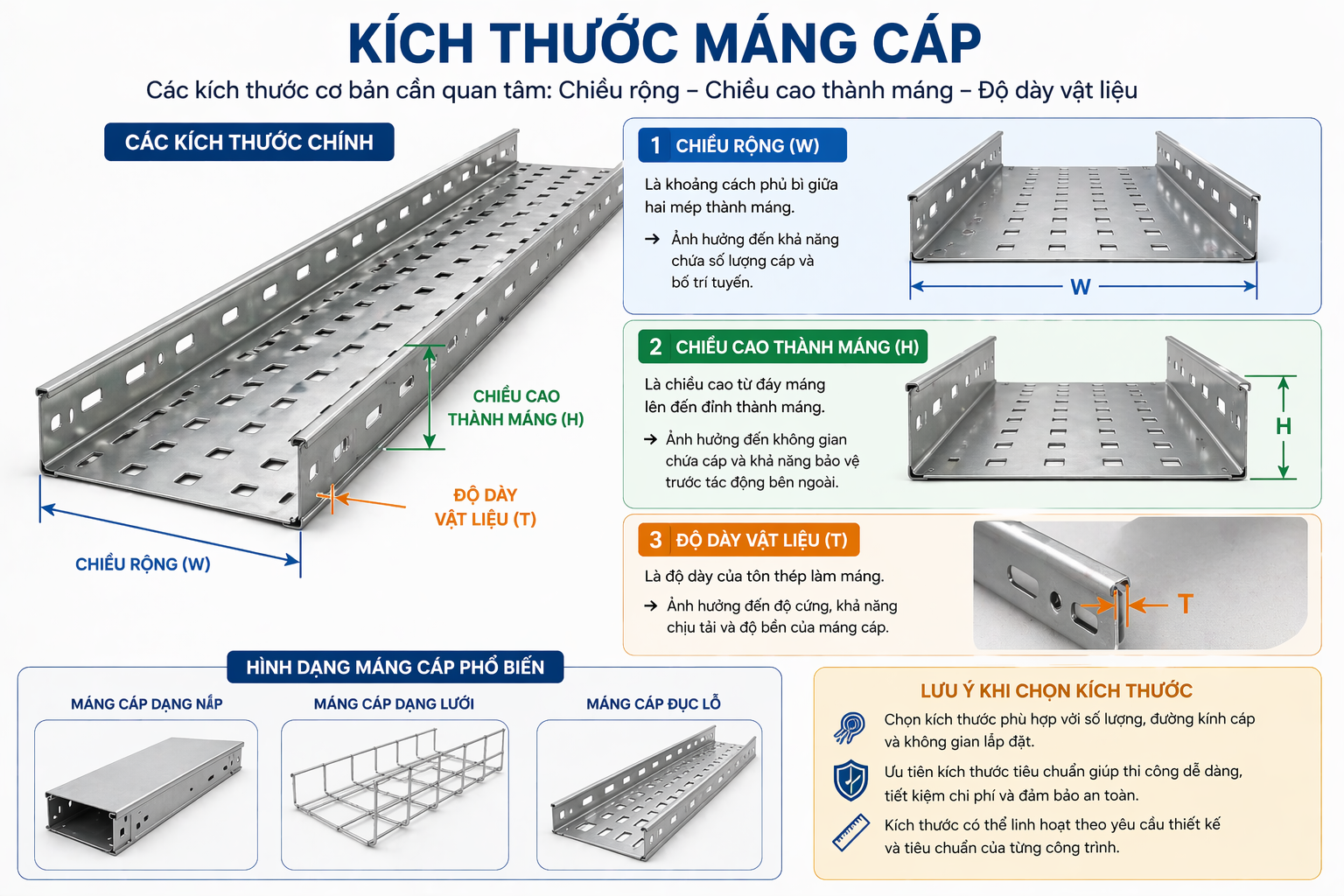

Các thông số chính trong kích thước máng cáp
Muốn chọn đúng, trước tiên phải hiểu mình đang đọc thông số gì.
Chiều rộng máng
Đây là thông số được nhắc đến nhiều nhất. Chiều rộng ảnh hưởng trực tiếp đến khả năng chứa số lượng cáp trong tuyến.
Ví dụ thực tế:
- tuyến cáp ít và gọn có thể dùng máng nhỏ hơn
- tuyến nhiều dây nguồn, dây điều khiển hoặc dây mạng đi chung sẽ cần chiều rộng lớn hơn
Chiều rộng không thể chọn theo mắt nhìn, mà phải dựa trên tổng số lượng cáp, đường kính cáp và cách đi cáp thực tế.
Chiều cao thành máng
Nhiều người chỉ chú ý đến chiều rộng mà quên rằng chiều cao thành máng cũng rất quan trọng. Thành máng càng thấp thì càng khó giữ cáp khi tuyến nhiều hoặc khi có điểm chuyển hướng.
Chiều cao thành máng ảnh hưởng đến:
- độ ổn định của bó cáp
- mức độ an toàn khi kéo dây
- khả năng chứa cáp theo lớp
- tính gọn của tuyến cáp
Với những công trình có mật độ cáp lớn, chiều cao thành máng không nên chọn quá thấp chỉ để tiết kiệm chi phí.
Độ dày vật liệu
Đây là phần cực kỳ quan trọng nhưng rất hay bị bỏ qua khi hỏi báo giá.
Cùng một kích thước máng cáp tiêu chuẩn, nếu độ dày khác nhau thì:
- độ cứng khác nhau
- khả năng chịu tải khác nhau
- giá thành cũng khác nhau rõ rệt
Độ dày cần được xem cùng với:
- chiều dài tuyến máng
- khoảng cách giá đỡ
- số lượng cáp
- trọng lượng cáp
- môi trường lắp đặt
Một tuyến máng rộng nhưng mỏng quá vẫn có thể bị võng hoặc rung khi vào tải.
Chiều dài từng đoạn máng
Thông thường máng cáp được sản xuất theo đoạn tiêu chuẩn nhất định để tiện vận chuyển, lắp đặt và ghép nối ngoài công trình. Yếu tố này ảnh hưởng đến:
- số lượng mối nối
- tiến độ thi công
- lượng phụ kiện liên kết
- độ ổn định của tuyến máng
Nhiều người không để ý phần này, nhưng với công trình lớn, đây lại là yếu tố ảnh hưởng đến tổng khối lượng và cách thi công thực tế.

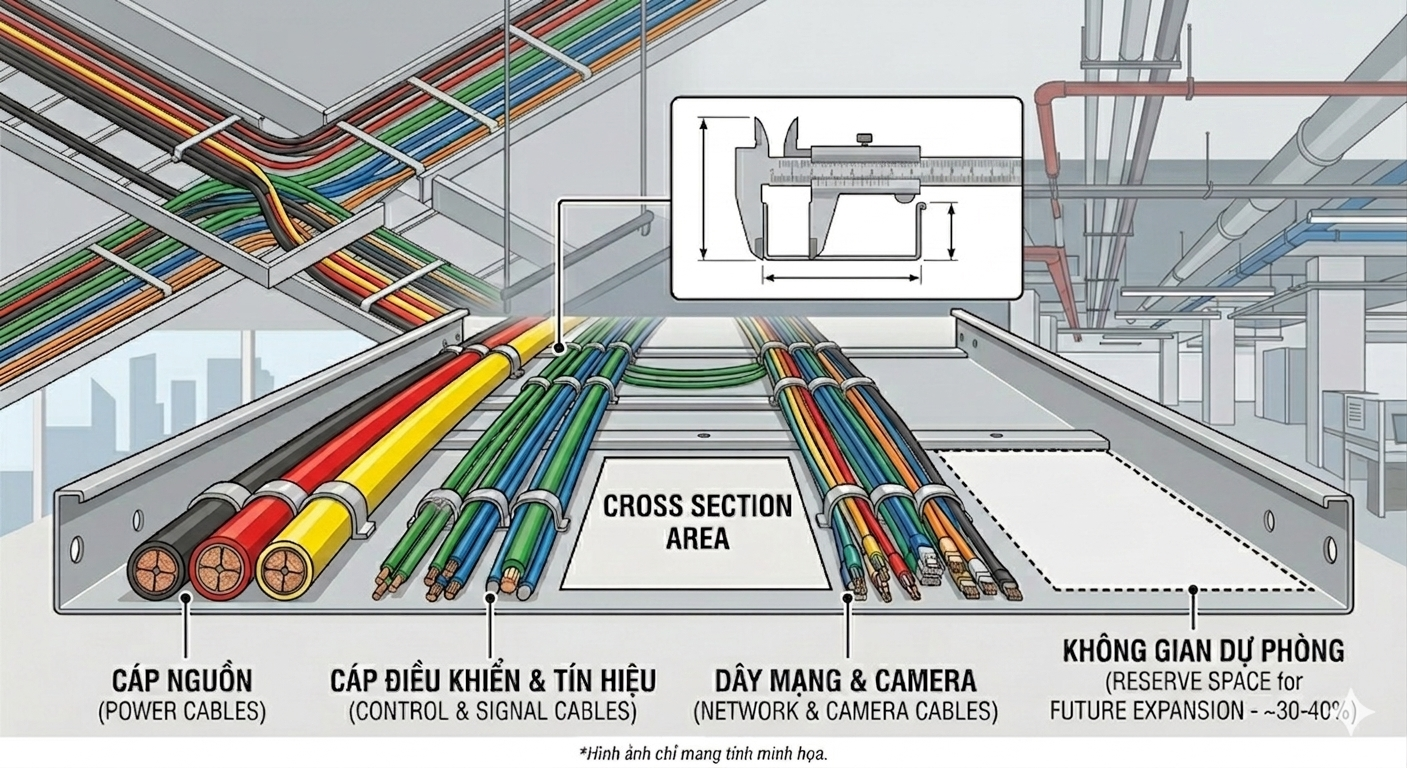

Cách chọn kích thước máng cáp theo số lượng cáp
Đây là cách tiếp cận thực tế nhất.
Bước 1 – Liệt kê toàn bộ loại cáp sẽ đi trong tuyến
Trước tiên cần biết rõ tuyến máng sẽ chứa những loại cáp nào, ví dụ:
- cáp nguồn
- cáp điều khiển
- cáp tín hiệu
- dây mạng
- dây camera
- cáp dự phòng cho tương lai
Nếu chưa biết tuyến sẽ có bao nhiêu dây, việc chọn máng gần như chỉ là phỏng đoán.
Bước 2 – Xác định đường kính ngoài của từng loại cáp
Không nên chỉ tính số lượng sợi. Hai tuyến cùng 20 sợi nhưng nếu một bên là cáp nguồn lớn, một bên là dây tín hiệu nhỏ thì nhu cầu máng hoàn toàn khác nhau.
Bước 3 – Tính phần dự phòng
Đây là bước rất hay bị bỏ sót. Nếu chọn máng chỉ vừa đúng với lượng cáp hiện tại thì sau này:
- thêm dây rất khó
- bó cáp dễ bị chèn ép
- khó tản nhiệt
- khó bảo trì
Nguyên tắc thực tế là nên chừa phần không gian hợp lý để hệ thống không bị kín đặc ngay từ đầu.
Bước 4 – Xem lại môi trường và cách đi tuyến
Nếu tuyến máng đi:
- trên trần cao
- ngoài trời
- khu nóng
- khu bụi
- hoặc khu cần mở rộng thường xuyên
thì cách chọn kích thước nên linh hoạt hơn, thay vì chọn quá sát để tiết kiệm.
Chọn kích thước máng cáp theo tải trọng tuyến
Đây là điểm nhiều người làm chưa kỹ. Không phải cứ đủ chỗ là được. Máng cáp còn phải đủ cứng để chịu tải trong thời gian dài.
Khi nào cần quan tâm tải trọng nhiều hơn?
Bạn cần chú ý nhiều đến tải trọng khi:
- tuyến cáp dài
- cáp nặng
- khoảng cách giữa các giá treo lớn
- tuyến máng đi nổi ở khu vực rộng
- công trình công nghiệp có nhiều cáp nguồn
Lúc này, kích thước máng cáp điện phải đi kèm với độ dày và phương án treo đỡ phù hợp. Chọn chỉ theo chiều rộng là không đủ.
Vai trò của nhịp đỡ
Nhịp đỡ là khoảng cách giữa các vị trí treo hoặc đỡ máng. Nếu nhịp quá dài mà máng mỏng, hệ thống rất dễ võng xuống theo thời gian.
Vì vậy, chọn máng đúng là phải nhìn cả:
- kích thước máng
- độ dày vật liệu
- tải cáp
- khoảng cách giá đỡ
Đây là cách chọn có tư duy kỹ thuật, thay vì chỉ chọn theo bảng giá.
Kích thước máng cáp trong nhà và ngoài trời có khác nhau không?
Về mặt hình học, kích thước có thể giống nhau. Nhưng khi đưa vào công trình thực tế, cách chọn lại có thể khác.
Trong nhà, hệ thống thường:
- ổn định hơn về môi trường
- ít chịu mưa nắng trực tiếp
- ít tác động cơ học mạnh hơn
Ngoài trời hoặc bán ngoài trời, tuyến máng thường cần chú ý hơn đến:
- vật liệu
- độ dày
- bề mặt bảo vệ
- độ bền lâu dài
- khả năng chịu tác động môi trường
Nói cách khác, cùng một chiều rộng nhưng máng dùng ngoài trời có thể cần cấu hình chắc hơn so với máng dùng trong nhà.
Những lỗi thường gặp khi chọn kích thước máng cáp
Đây là phần rất thực tế vì các lỗi này xuất hiện ở nhiều công trình.
Chọn theo thói quen công trình cũ
Nhiều đội thi công có thói quen dùng một kích thước quen tay cho rất nhiều công trình. Cách này nhanh, nhưng dễ sai vì mỗi dự án có tải và tuyến cáp khác nhau.
Chọn vừa khít số cáp hiện tại
Đây là lỗi phổ biến nhất. Lúc mới kéo cáp có thể vẫn ổn, nhưng chỉ cần thêm một vài tuyến nữa là máng đầy ngay.
Chỉ nhìn chiều rộng mà quên độ dày
Một máng rộng nhưng quá mỏng vẫn có thể yếu. Khi vào tải nặng hoặc nhịp đỡ xa, hệ thống sẽ không ổn định.
Không tính phụ kiện và điểm chuyển hướng
Nhiều người chỉ tính kích thước cho đoạn thẳng, nhưng ở thực tế hệ thống còn có:
- co ngang
- co lên
- co xuống
- tê
- giảm
Nếu không tính đồng bộ, các điểm chuyển hướng sẽ là nơi dễ phát sinh bất tiện nhất.
Không tính đến mở rộng tương lai
Sau một thời gian vận hành, công trình thường tăng thêm thiết bị hoặc thêm tuyến dây. Nếu không chừa dự phòng ngay từ đầu, việc sửa lại sẽ mất nhiều chi phí hơn so với chọn đúng lúc ban đầu.
Liên hệ ngay để được tư vấn chọn kích thước máng cáp theo tải, số lượng cáp và môi trường lắp đặt tanquochung.vn
Kinh nghiệm thực tế để chọn đúng kích thước máng cáp
Nếu cần một nguyên tắc dễ nhớ, bạn có thể đi theo thứ tự sau:
- Xác định rõ loại cáp và số lượng cáp
- Xem tổng tải trọng của tuyến
- Tính đến khoảng cách treo đỡ
- Xem môi trường lắp đặt
- Chừa phần dự phòng mở rộng
- Chọn đồng bộ với phụ kiện và hệ treo
Cách làm này giúp bạn tránh được hầu hết các lỗi phổ biến khi chọn kích thước thang máng cáp.
Kích thước máng cáp không phải là một thông số nhỏ để chọn đại cho xong, mà là phần quyết định hệ thống có vận hành ổn định, dễ bảo trì và có thể mở rộng trong tương lai hay không. Muốn chọn đúng, bạn cần nhìn tổng thể từ số lượng cáp, tải trọng, môi trường lắp đặt đến phương án treo đỡ.
Nếu làm bài bản ngay từ đầu, kích thước máng cáp điện sẽ không chỉ “đủ dùng”, mà còn giúp cả hệ thống gọn hơn, bền hơn và tiết kiệm hơn về lâu dài.
