Trong việc xây dựng các hệ thống điện, nối máng cáp đóng vai trò thiết yếu để đảm bảo sự liền mạch và an toàn. Phụ kiện nhỏ gọn này không chỉ giúp kết nối các đoạn máng lại với nhau một cách chắc chắn mà còn là giải pháp tối ưu, mang lại vẻ gọn gàng và chuyên nghiệp cho toàn bộ hệ thống dây dẫn trong mọi công trình.
Nối máng cáp là gì và tại sao lại quan trọng?
Nối máng cáp là một phụ kiện cơ khí được thiết kế đặc biệt để liên kết hai đoạn máng cáp thẳng lại với nhau. Nó thường có hình dạng thanh dẹt, chữ U, hoặc các hình dạng khác phù hợp với từng loại máng cáp, đi kèm với các lỗ bu lông để cố định. Dù có vẻ ngoài đơn giản, vai trò của nó lại vô cùng quan trọng. Nó không chỉ giúp tạo ra một đường dẫn cáp liền mạch mà còn tăng cường độ cứng cáp và khả năng chịu tải cho toàn bộ hệ thống.

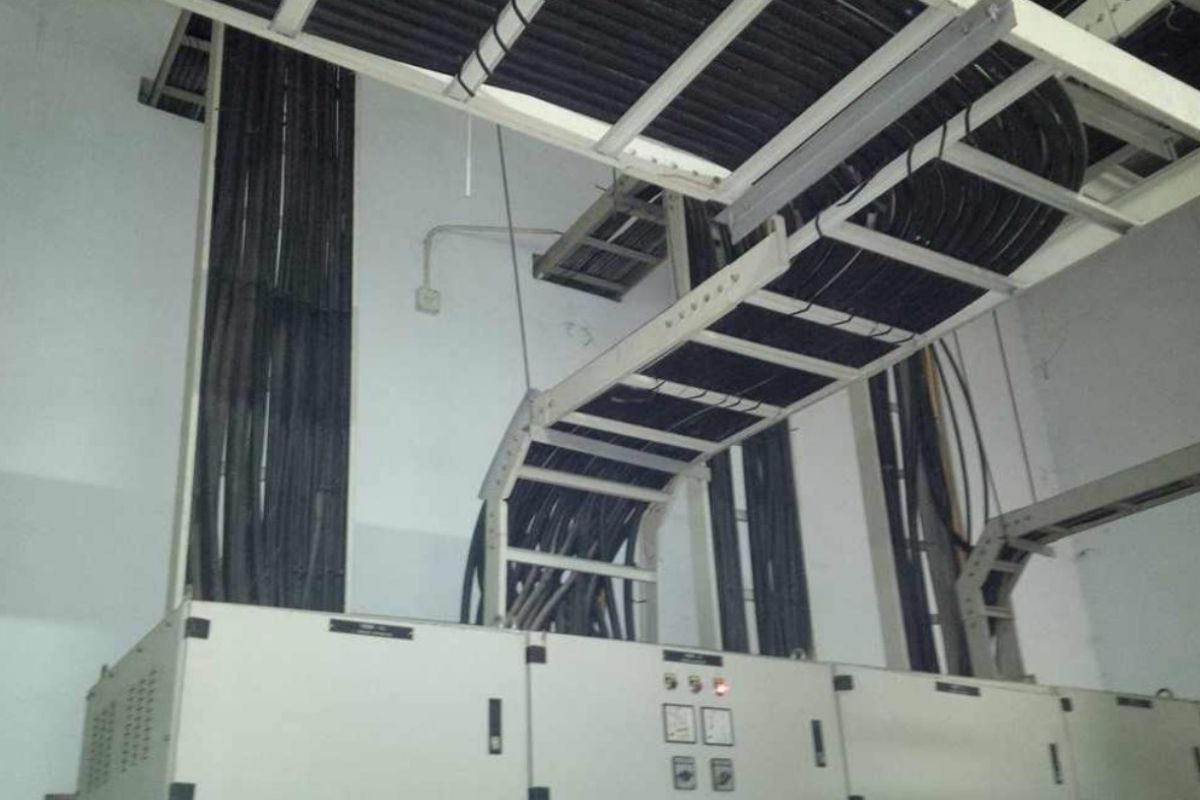

Một hệ thống thang máng cáp được lắp đặt chuẩn kỹ thuật sẽ giúp bảo vệ cáp khỏi các tác động vật lý như va đập, bụi bẩn, nước và côn trùng, loại bỏ nguy cơ chập cháy hay rò rỉ điện. Việc sử dụng đúng loại phụ kiện nối máng sẽ đảm bảo các mối ghép chắc chắn, không bị lỏng lẻo hay dịch chuyển theo thời gian, từ đó bảo vệ dây dẫn bên trong một cách tối đa. Có thể nói, đây là “chìa khóa” để xây dựng một hệ thống dẫn cáp an toàn, khoa học và bền vững.

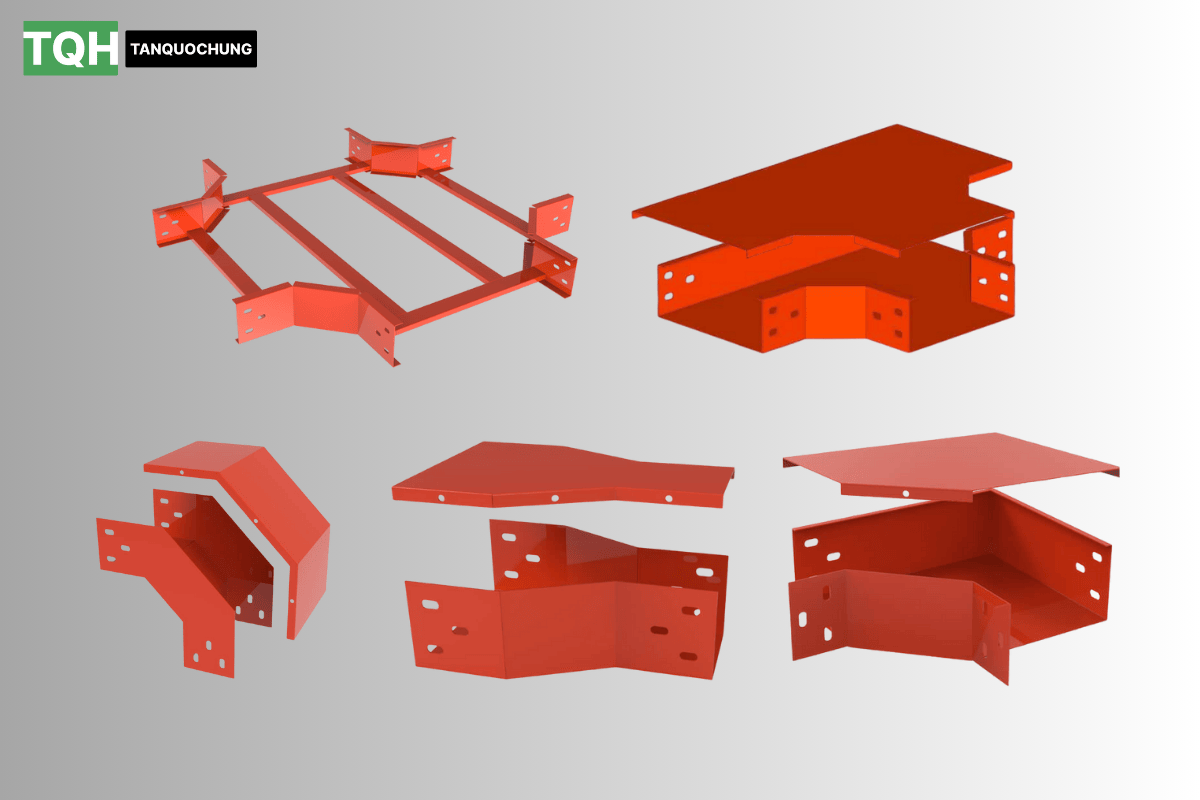

Các loại nối máng cáp và phụ kiện đi kèm
Để đáp ứng các yêu cầu đa dạng của từng công trình, thị trường hiện nay cung cấp nhiều loại phụ kiện nối máng cáp khác nhau. Mỗi loại được thiết kế để phục vụ một mục đích cụ thể, giúp các kỹ sư và thợ lắp đặt có thể thi công hệ thống một cách linh hoạt và hiệu quả nhất.
Nối thẳng (bát nối máng cáp): Đây là loại phổ biến nhất, dùng để liên kết hai đoạn máng cáp thẳng lại với nhau, tạo thành một tuyến máng dài. Nó giúp duy trì sự liên tục và ổn định của đường dẫn cáp.
Nối chuyển hướng: Khi tuyến cáp cần thay đổi hướng, các phụ kiện nối chuyển hướng sẽ được sử dụng. Phổ biến nhất là:
- Nối máng cáp chữ L (Co ngang): Giúp rẽ nhánh một góc 90 độ trên cùng một mặt phẳng.
- Nối máng cáp chữ T (Tê ngang): Giúp chia tuyến cáp thành ba hướng.
- Nối máng cáp chữ X (Thập ngang): Giúp chia tuyến cáp thành bốn hướng.
Co lên/Co xuống: Dùng để chuyển hướng tuyến cáp theo chiều thẳng đứng.
Nối giảm (Côn thu): Loại này được dùng để nối hai đoạn máng cáp có kích thước khác nhau. Việc này thường xảy ra khi số lượng cáp thay đổi trên một tuyến, cần thu hẹp hoặc mở rộng máng cáp một cách chuyên nghiệp.

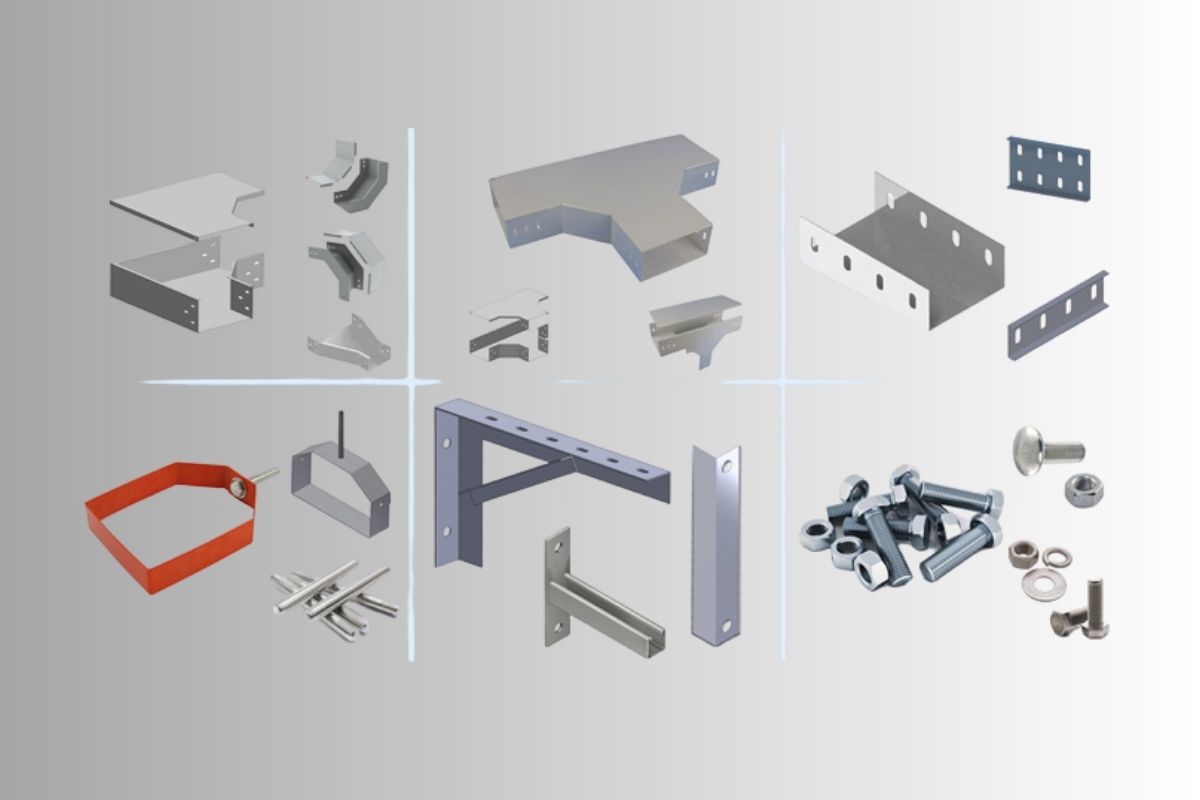

Ngoài ra, còn có các phụ kiện khác không thể thiếu như nối thang cáp (dùng cho hệ thống thang cáp), đai nối máng cáp và tấm nối máng cáp (các biến thể khác nhau của nối thẳng), và kẹp giữ để cố định máng cáp vào giá đỡ. Một hệ thống hoàn chỉnh luôn đòi hỏi sự kết hợp linh hoạt của tất cả các phụ kiện này để đảm bảo tuyến dẫn được đi dây một cách khoa học, tiết kiệm không gian và tối ưu chi phí.
Hướng dẫn chi tiết cách nối máng cáp đúng tiêu chuẩn
Để đảm bảo hệ thống điện hoạt động ổn định và an toàn, việc cách nối máng cáp phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Quy trình lắp đặt không chỉ đơn thuần là việc kết nối các đoạn máng mà còn bao gồm nhiều bước chuẩn bị và kiểm tra tỉ mỉ.
Bước 1: Chuẩn bị vật tư và dụng cụ
Trước khi bắt đầu, cần chuẩn bị đầy đủ các vật tư cần thiết theo bản vẽ thi công. Điều này bao gồm các đoạn máng cáp, các loại phụ kiện nối máng cáp điện, bulông, ốc vít, và các công cụ chuyên dụng như máy cắt, máy khoan, thước, và tua vít. Việc kiểm tra và sắp xếp vật tư đầy đủ sẽ giúp quá trình thi công diễn ra nhanh chóng và liền mạch.
Bước 2: Lắp đặt giá đỡ
Đây là bước đầu tiên và quan trọng nhất. Dựa vào bản vẽ, thợ thi công sẽ xác định vị trí và khoảng cách lắp đặt giá đỡ. Khoảng cách giữa các giá đỡ phải được tính toán hợp lý (thường từ 1.5m đến 2m) để đảm bảo máng cáp không bị võng khi có tải trọng cáp.
Bước 3: Gia công và lắp đặt máng cáp
Đo đạc chính xác các đoạn máng cáp và sử dụng máy cắt chuyên dụng để gia công theo kích thước yêu cầu. Sau khi cắt, cần xử lý các cạnh sắc để tránh làm hỏng lớp vỏ bọc của dây cáp khi luồn vào. Đưa các đoạn máng cáp lên giá đỡ và cố định tạm thời.
Bước 4: Kết nối các đoạn máng
Sử dụng thanh nối máng cáp hoặc các loại phụ kiện nối phù hợp để liên kết các đoạn máng cáp lại với nhau. Việc này đòi hỏi sự chính xác cao để đảm bảo các mối nối không bị lệch, tạo thành một đường thẳng hoàn hảo. Sau khi đặt đúng vị trí, dùng bulông và đai ốc để siết chặt các mối nối, đảm bảo không có bất kỳ rung lắc nào xảy ra trong quá trình sử dụng.
Bước 5: Hoàn thiện và kiểm tra
Sau khi toàn bộ tuyến máng đã được lắp đặt, cần kiểm tra lại một lần nữa về độ chắc chắn và thẩm mỹ. Các mối nối cần được siết chặt tối đa, và các đoạn máng phải được căn chỉnh thẳng hàng. Đây là bước cuối cùng để đảm bảo hệ thống đã sẵn sàng cho việc kéo cáp và đưa vào vận hành.
Nối máng cáp và vai trò tối ưu hóa hệ thống trong tủ rack
Nhiều người chỉ nghĩ rằng phụ kiện nối máng cáp đơn thuần chỉ dùng để liên kết các đoạn máng thẳng. Tuy nhiên, vai trò của nó còn mở rộng đến các hệ thống phức tạp hơn, đặc biệt là khi tích hợp với các hệ thống tủ rack.

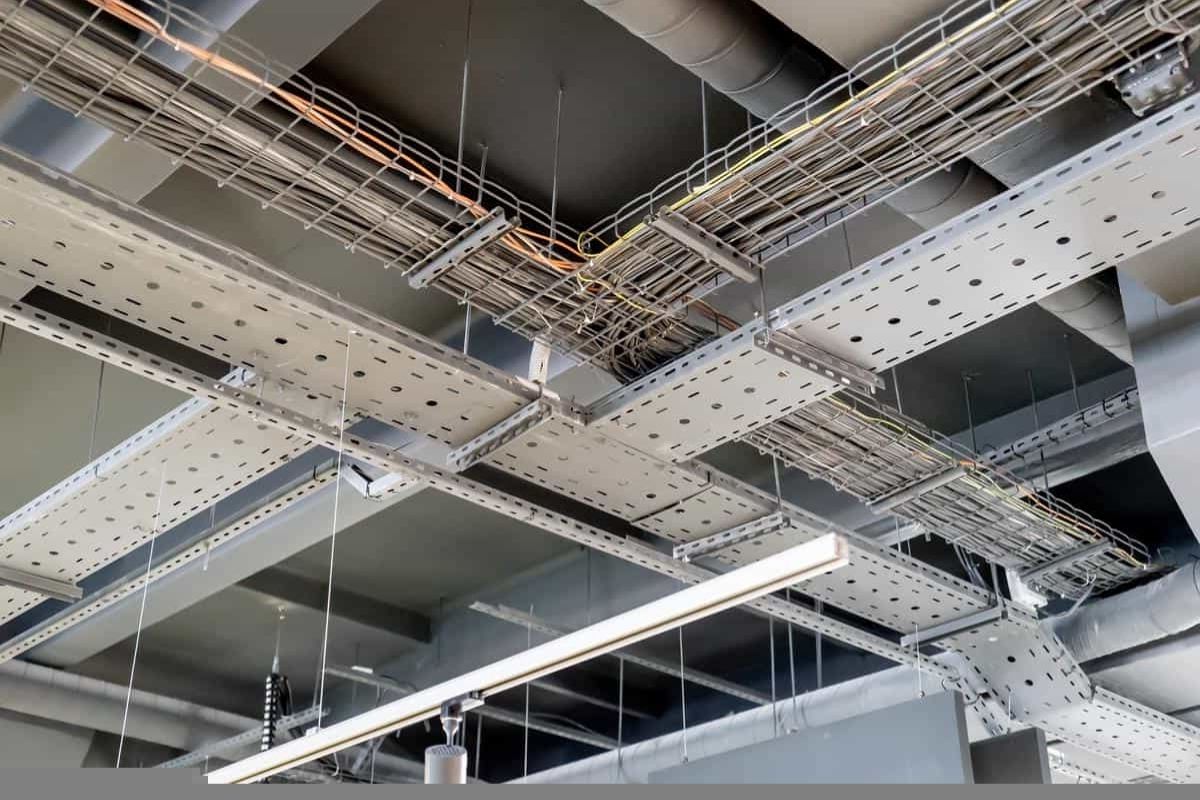

Trong các trung tâm dữ liệu, phòng máy chủ hoặc các nhà máy sản xuất, nơi có hàng trăm, thậm chí hàng nghìn sợi cáp, việc đưa cáp từ hệ thống máng cáp bên ngoài vào bên trong tủ rack một cách gọn gàng là một thách thức lớn. Các phụ kiện nối máng cáp giúp giải quyết vấn đề này một cách chuyên nghiệp. Chúng có thể được sử dụng để tạo các đường rẽ nhánh, các đoạn nối mềm hoặc các khớp nối chuyên dụng để dẫn cáp từ tuyến chính vào từng tủ rack, đảm bảo dòng chảy của cáp không bị gãy gập hay rối.
Việc đi dây cáp vào tủ rack một cách ngăn nắp mang lại nhiều lợi ích:
- Dễ dàng quản lý: Khi cáp được sắp xếp khoa học, việc kiểm tra, bảo trì hoặc thay thế khi cần trở nên nhanh chóng và hiệu quả hơn.
- Tối ưu hóa không gian: Giúp tiết kiệm diện tích bên trong tủ rack, tạo điều kiện cho luồng không khí lưu thông tốt hơn, từ đó tăng hiệu suất tản nhiệt cho các thiết bị.
- An toàn điện: Hạn chế các rủi ro về điện như chập cháy do cáp bị đè nén hoặc cọ xát.
Có thể thấy, từ một sản phẩm đơn giản, nối máng cáp thẳng đã trở thành một giải pháp đa năng, không chỉ phục vụ việc lắp đặt máng cáp mà còn nâng cao hiệu quả tổng thể cho toàn bộ hệ thống điện và cơ sở hạ tầng.

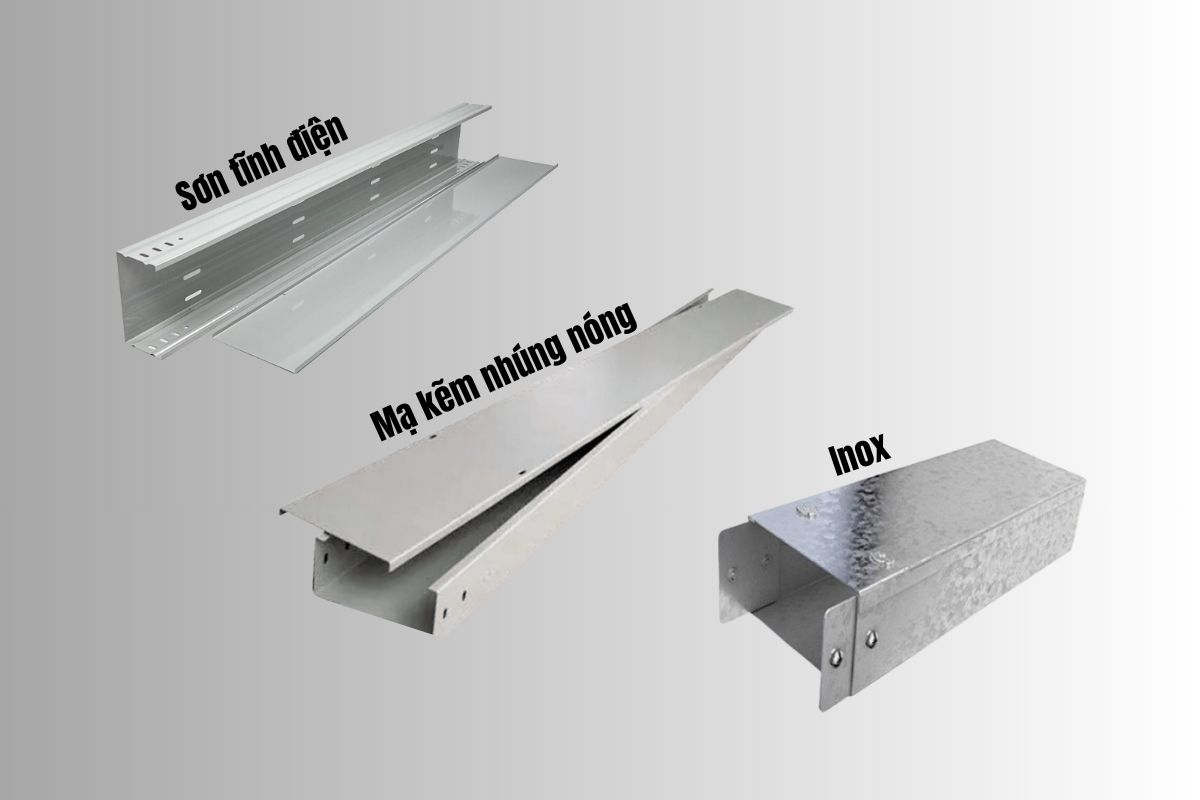

Lựa chọn vật liệu nối máng cáp phù hợp với từng môi trường
Để đảm bảo độ bền và tuổi thọ của hệ thống, việc lựa chọn vật liệu cho nối máng cáp phải đồng bộ với vật liệu của máng cáp. Lớp xử lý bề mặt có ảnh hưởng trực tiếp đến khả năng chống chịu của sản phẩm trước các yếu tố môi trường.
- Sơn tĩnh điện: Đây là lớp phủ phổ biến và có tính thẩm mỹ cao, phù hợp cho môi trường trong nhà, nơi khô ráo và không tiếp xúc với hóa chất. Các công trình văn phòng, chung cư, hoặc trung tâm thương mại thường ưu tiên loại này vì giá thành hợp lý và có nhiều màu sắc để lựa chọn.
- Mạ kẽm nhúng nóng: Đối với các công trình ngoài trời, khu vực ven biển, hay nhà máy sản xuất có môi trường ăn mòn cao, tiêu chuẩn nối máng cáp bằng mạ kẽm nhúng nóng là lựa chọn tốt nhất. Lớp kẽm dày được tạo ra bằng phương pháp nhúng nóng giúp sản phẩm có khả năng chống oxy hóa và gỉ sét vượt trội, đảm bảo tuổi thọ lên đến hàng chục năm.
- Inox: Mặc dù giá thành cao hơn, Inox (thép không gỉ) là vật liệu lý tưởng cho các môi trường yêu cầu vệ sinh nghiêm ngặt như nhà máy thực phẩm, bệnh viện, hay phòng thí nghiệm. Khả năng chống ăn mòn hóa học xuất sắc của Inox đảm bảo an toàn tuyệt đối và duy trì tính thẩm mỹ lâu dài.
Bằng cách lựa chọn đúng loại vật liệu, bạn không chỉ tiết kiệm chi phí bảo trì mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện.
Báo giá và các yếu tố ảnh hưởng đến giá thành nối máng cáp
Giá nối máng cáp trên thị trường có sự chênh lệch lớn, phụ thuộc vào nhiều yếu tố. Việc hiểu rõ các yếu tố này sẽ giúp bạn đưa ra lựa chọn hợp lý nhất cho dự án của mình.
- Vật liệu: Đây là yếu tố quyết định hàng đầu. Máng cáp và phụ kiện bằng Inox sẽ có giá cao hơn so với loại mạ kẽm nhúng nóng, và loại mạ kẽm nhúng nóng lại đắt hơn sơn tĩnh điện.
- Kích thước và độ dày: Sản phẩm có kích thước lớn hoặc độ dày vật liệu cao hơn sẽ cần nhiều nguyên liệu hơn, dẫn đến giá thành cao hơn.
- Nhà cung cấp: Mỗi nhà sản xuất có công nghệ và chính sách giá khác nhau. Việc lựa chọn nhà cung cấp uy tín sẽ giúp bạn có được sản phẩm chất lượng với giá nối máng cáp cạnh tranh.
Để nhận được báo giá chính xác nhất, bạn nên liên hệ trực tiếp với Tân Quốc Hùng để cung cấp đầy đủ thông tin về loại sản phẩm, kích thước, vật liệu, và số lượng cần dùng.
Đọc thêm: Báo giá nối máng cáp| Cập nhật giá phụ kiện mới nhất 2025
Nối máng cáp không chỉ là một phụ kiện đơn thuần mà còn là một mắt xích quan trọng, đảm bảo sự liên kết chặt chẽ và an toàn cho toàn bộ hệ thống thang máng cáp điện. Bằng việc hiểu rõ các loại phụ kiện, lựa chọn vật liệu phù hợp và tuân thủ quy trình lắp đặt chuẩn, bạn có thể xây dựng một hệ thống điện không chỉ hiệu quả về mặt kỹ thuật mà còn an toàn và bền vững theo thời gian.
