Khi nhắc đến hệ thang máng cáp, nhiều người thường chỉ tập trung vào phần thân máng mà quên mất rằng chính phụ kiện máng cáp mới là yếu tố quyết định hệ thống có đi được đúng tuyến, chắc chắn và thẩm mỹ hay không. Một tuyến máng cáp muốn hoàn chỉnh không thể chỉ có đoạn thẳng, mà còn cần co, tê, giảm, bản nối, giá đỡ và nhiều chi tiết liên quan khác. Bài viết này sẽ giúp bạn hiểu rõ phụ kiện thang máng cáp gồm những gì, dùng để làm gì và cách chọn sao cho đồng bộ với công trình thực tế.
H2: Vì sao phụ kiện máng cáp quan trọng đến vậy?
Nhiều người khi lên dự toán thường chỉ lấy tổng mét thân máng nhân đơn giá, rồi nghĩ như vậy là gần đủ. Nhưng đến khi vào thi công thật mới thấy hệ thống không thể vận hành nếu thiếu phụ kiện máng cáp.
Thân máng chỉ giải quyết được đoạn thẳng
Trong thực tế, không có công trình nào toàn bộ tuyến máng đều đi thẳng từ đầu đến cuối. Hệ thống luôn phải:
- rẽ trái, rẽ phải
- đi lên, đi xuống
- chia nhánh
- đổi kích thước
- nối từng đoạn máng lại với nhau
- treo hoặc đỡ trên trần, tường, sàn kỹ thuật
Chính vì thế, nếu chỉ có thân máng mà không có phụ kiện máng cáp, tuyến máng sẽ không thể hoàn chỉnh.
Phụ kiện quyết định độ chắc của hệ thống
Một tuyến máng có thể dùng đúng thân máng nhưng nếu:
- bản nối yếu
- bulong không đồng bộ
- ty ren và giá đỡ không phù hợp
- co cút xử lý tạm
thì toàn hệ thống vẫn dễ rung, võng, lệch tuyến và nhanh xuống cấp.
Phụ kiện ảnh hưởng trực tiếp đến thẩm mỹ
Một tuyến máng có thể dùng đúng thân máng nhưng nếu:
- bản nối yếu
- bulong không đồng bộ
- ty ren và giá đỡ không phù hợp
- co cút xử lý tạm
thì toàn hệ thống vẫn dễ rung, võng, lệch tuyến và nhanh xuống cấp.
Vì vậy, chất lượng phụ kiện máng cáp ảnh hưởng trực tiếp đến độ bền tổng thể của hệ thống.
Phụ kiện máng cáp ảnh hưởng trực tiếp đến thẩm mỹ
Nhìn vào một hệ máng cáp, đoạn thẳng đẹp chỉ là phần cơ bản. Phần thể hiện tay nghề và mức độ hoàn thiện lại nằm ở:
- góc cua
- điểm chuyển hướng
- vị trí chia nhánh
- đoạn đổi kích thước
- cách treo và đỡ tuyến
Nếu sử dụng đúng phụ kiện máng cáp đạt chuẩn, toàn bộ hệ thống sẽ gọn, đều và chuyên nghiệp hơn rất nhiều.
H2: Phụ kiện máng cáp là gì?
Phụ kiện máng cáp là nhóm chi tiết đi kèm với thân máng để tạo thành một hệ thống hoàn chỉnh. Trong thực tế, phụ kiện máng cáp không mang tính “phụ” theo nghĩa ít quan trọng, mà là phần bắt buộc để hệ thống vận hành đúng chức năng ngoài công trình.
Có thể hiểu đơn giản như sau:
- Thân máng là khung chính
- Phụ kiện máng cáp là những phần giúp khung đó đi đúng tuyến, nối đúng chỗ và chịu lực đúng cách

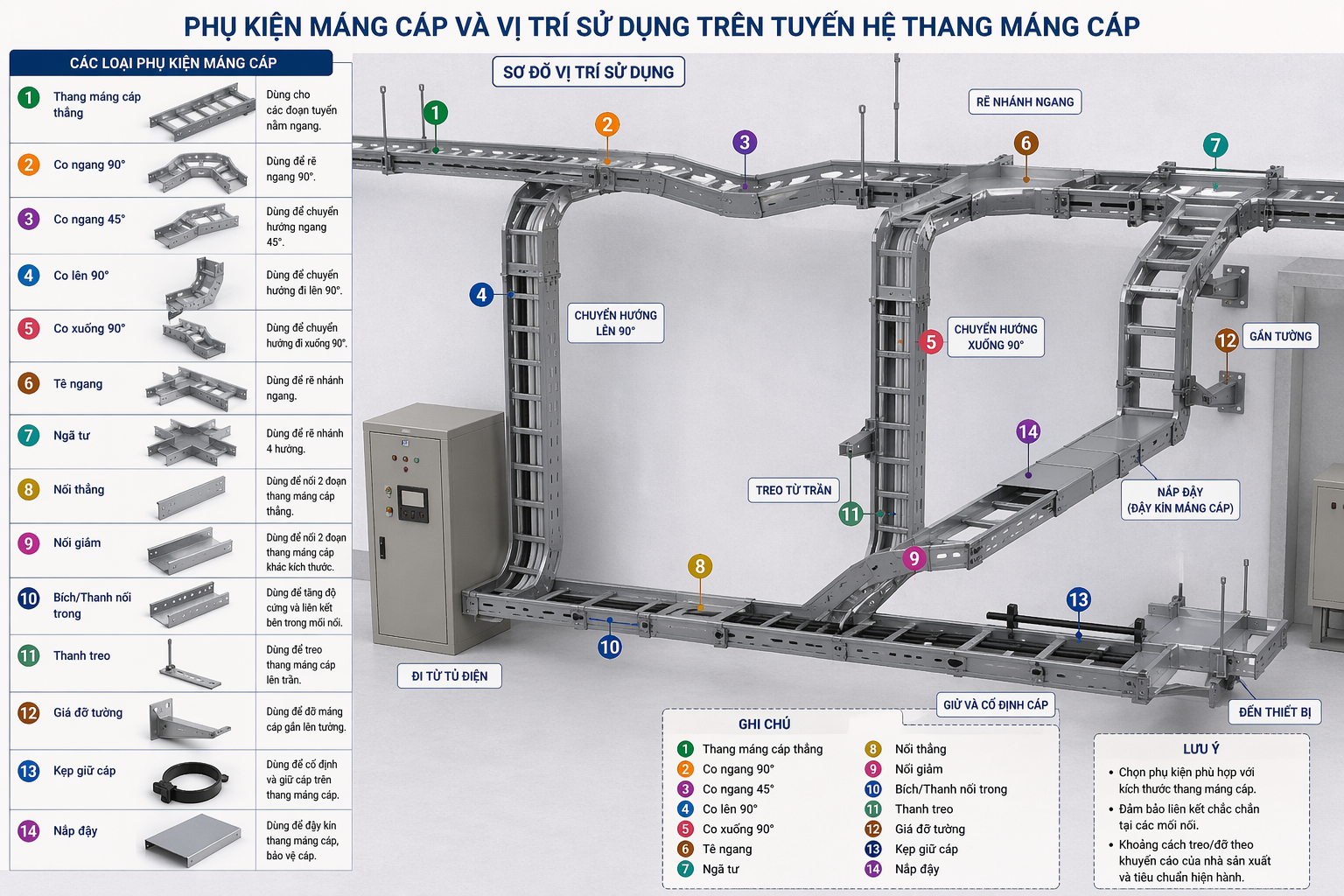

Trong hệ phụ kiện máng cáp điện, các nhóm thường gặp nhất gồm:
- phụ kiện chuyển hướng
- phụ kiện chia nhánh
- phụ kiện đổi kích thước
- phụ kiện liên kết
- phụ kiện treo đỡ

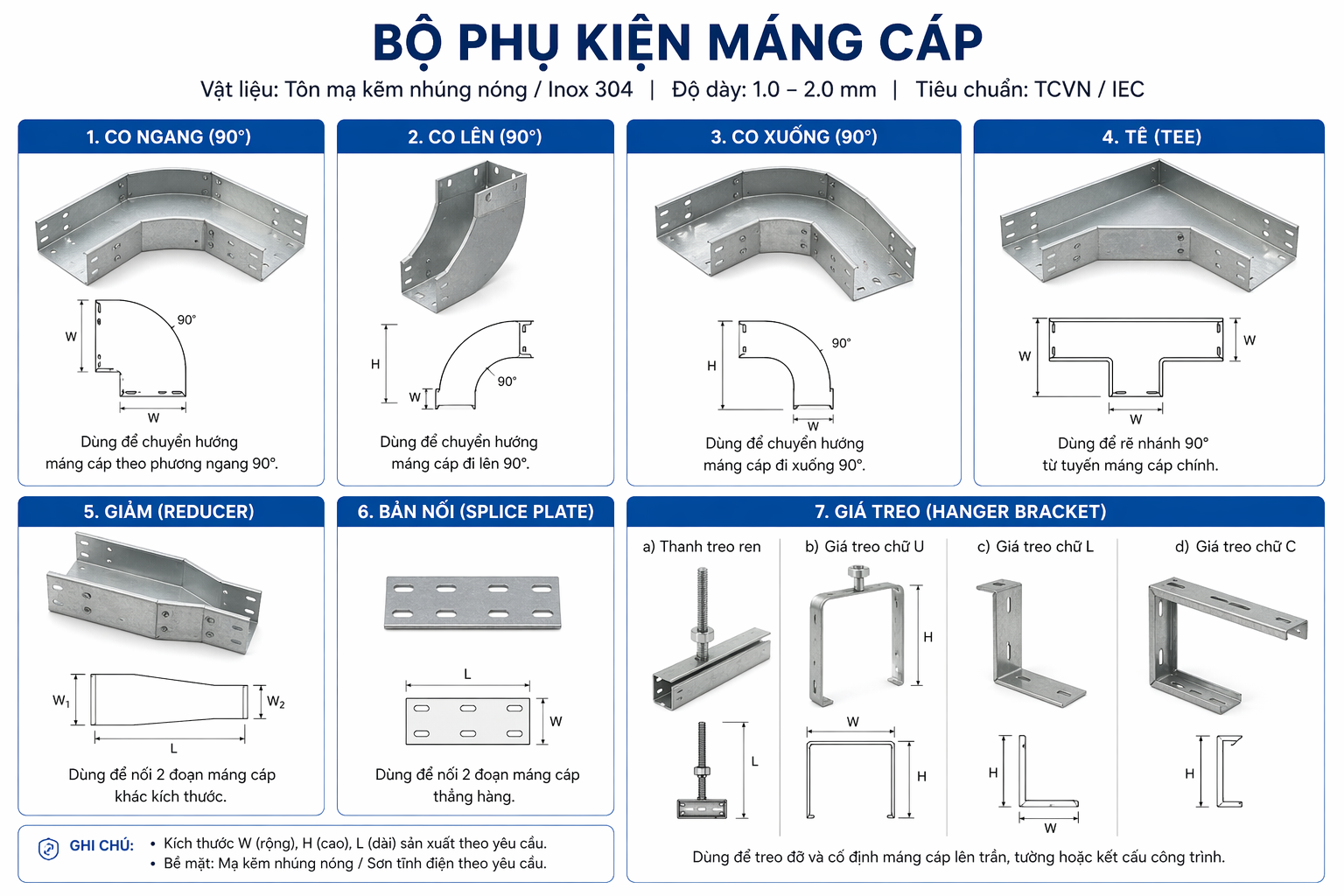

Nhóm phụ kiện chuyển hướng
Đây là nhóm phổ biến nhất trong hệ phụ kiện máng cáp điện vì hầu hết công trình đều có thay đổi hướng tuyến.
Co ngang
Co ngang dùng khi tuyến phụ kiện máng cáp cần chuyển hướng sang trái hoặc phải.
Vị trí thường gặp:
- trần kỹ thuật
- giao điểm tuyến máng
- khu vực tránh dầm hoặc hệ khác
- đoạn chuyển hướng theo mặt bằng
Vai trò của co ngang
Nếu không dùng co ngang đúng chuẩn, đội thi công thường phải cắt chế tại chỗ. Điều này có thể gây:
- mất thẩm mỹ
- khó kéo cáp
- cáp bị cấn
- tuyến nhìn gãy khúc
Vì vậy, co ngang là phụ kiện rất quan trọng trong việc giữ cho tuyến máng mềm và đúng hình học.
Co lên
Co lên là một dạng phụ kiện máng cáp dùng khi tuyến cần đi lên cao hơn.
Ứng dụng:
- vượt qua ống gió
- tránh dầm
- chuyển tuyến lên cao gần trần
- nâng cao độ hệ thống
Trong hệ phụ kiện máng cáp điện, co lên cần thiết kế đủ mềm để tránh làm gập cáp khi kéo.
Khi nào cần chú ý co lên?
Với tuyến cáp lớn hoặc nhiều dây đi chung, co lên cần đủ mềm để dây không bị gập quá gắt khi kéo qua.
Co xuống
Co xuống là phụ kiện ngược lại với co lên, dùng khi tuyến máng cần hạ thấp cao độ.
Ứng dụng thường gặp:
- đi qua khu vực có vật cản phía trên
- chuyển từ tuyến cao xuống thấp
- đưa cáp xuống tủ điện hoặc khu thiết bị
Lỗi thường gặp ở co xuống
Rất nhiều công trình cắt chế co xuống thủ công, dẫn đến:
- góc gập quá gắt
- khó đi cáp
- thẩm mỹ kém
- độ chắc không đều
Nhóm phụ kiện chia nhánh
Trong thực tế, hệ máng cáp rất hiếm khi chỉ có một hướng duy nhất. Khi cần chia nhánh, nhóm phụ kiện này trở nên cực kỳ quan trọng.
Tê máng cáp
Tê dùng để chia từ một tuyến chính sang một nhánh vuông góc. Đây là phụ kiện hay gặp khi hệ thống cần:
- chia sang khu vực khác
- tách tuyến đi đến phòng riêng
- đưa cáp đến nhiều nhánh thiết bị khác nhau
Vai trò của tê
Nếu không có tê, đội thi công rất dễ xử lý tạm bằng cách cắt mở một phần thân máng. Cách làm này vừa xấu, vừa yếu và khó bảo trì.
Ngã tư hoặc giao bốn hướng
Ở những công trình lớn, đôi khi sẽ có phụ kiện giao tuyến theo bốn hướng. Đây là nhóm phụ kiện chuyên biệt hơn, thường xuất hiện trong:
- nhà xưởng lớn
- trung tâm kỹ thuật
- công trình có mặt bằng phức tạp
Nhóm này ít gặp hơn co và tê, nhưng khi có thì gần như bắt buộc phải dùng đúng phụ kiện.
Nhóm phụ kiện đổi kích thước
Không phải toàn bộ tuyến máng đều có cùng một kích thước. Có những đoạn tuyến lớn, nhưng đi đến nhánh nhỏ hơn thì cần thu hẹp lại.
Phụ kiện giảm
Giảm dùng để chuyển từ máng lớn sang máng nhỏ hơn hoặc ngược lại, tùy hướng bố trí.
Đây là phụ kiện rất quan trọng khi:
- tuyến chính lớn, nhánh phụ nhỏ
- khu vực đầu vào cáp nhiều nhưng đầu ra ít
- cần tối ưu không gian ở một đoạn cụ thể
Nếu không dùng giảm đúng cách thì sao?
Khi đội thi công xử lý giảm bằng cách cắt chắp tùy tiện, hệ quả thường là:
- mép máng không đều
- cáp dễ cấn
- mất thẩm mỹ
- khó kéo dây
- khó lắp nắp nếu có
Vì vậy, trong nhóm phụ kiện máng cáp điện, phụ kiện giảm là phần rất cần được dự trù sớm.
Nhóm phụ kiện liên kết
Đây là nhóm nhìn nhỏ nhưng ảnh hưởng rất lớn đến độ chắc của toàn tuyến máng.
Bản nối
Bản nối dùng để ghép các đoạn máng cáp với nhau. Một tuyến máng dài luôn phải chia thành nhiều đoạn tiêu chuẩn, vì vậy bắt buộc cần bản nối.
Vai trò của bản nối
Bản nối tốt giúp:
- giữ tuyến máng thẳng
- tăng độ cứng ở điểm ghép
- giảm rung
- giúp hệ thống nhìn liền mạch hơn
Nếu bản nối yếu hoặc làm tạm, tuyến máng rất dễ bị lệch hoặc rung khi vào tải.
H2: Bulong, đai ốc và chi tiết siết liên kết
Đây là phần thường bị xem nhẹ vì nhỏ và rẻ, nhưng lại ảnh hưởng trực tiếp đến:
- độ chắc cơ khí
- độ bền mối nối
- mức độ an toàn khi vận hành lâu dài
Một hệ máng cáp tốt phải có liên kết đồng bộ, không thể chỗ dùng loại này, chỗ dùng loại khác một cách ngẫu nhiên.
H2: Kẹp nối và phụ kiện phụ trợ
Tùy từng hệ mà có thể cần thêm các chi tiết phụ trợ để:
- cố định nắp
- gia cường mối nối
- giữ phụ kiện chuyển hướng
- tăng ổn định cho đoạn đặc biệt
Những chi tiết này tuy nhỏ nhưng có vai trò hoàn thiện hệ thống.
H2: Nhóm phụ kiện treo đỡ
Đây là nhóm cực kỳ quan trọng, vì nếu phần treo đỡ sai thì thân máng và phụ kiện đẹp đến đâu cũng không cứu được toàn hệ thống.
Ty ren
Ty ren là chi tiết rất phổ biến để treo máng từ trần xuống. Nó thường được dùng cùng:
- thanh đỡ
- bản mã
- đai ốc
- phụ kiện siết giữ
Vai trò của ty ren
Ty ren quyết định cao độ, độ ổn định và khoảng cách treo của tuyến máng. Nếu dùng sai kích thước hoặc bố trí quá thưa, máng rất dễ võng.
Thanh chống, giá đỡ và console
Đây là nhóm phụ kiện chịu tải cho tuyến máng, có thể gắn:
- từ trần
- từ tường
- từ cột
- từ kết cấu thép công trình
Tùy công trình mà chọn kiểu phù hợp.
Chân đỡ và hệ support đặc biệt
Một số tuyến máng không treo mà đặt trên hệ khung riêng hoặc chân đỡ. Khi đó, phụ kiện đỡ phải được tính như một phần của kết cấu chịu lực.
Vì sao nhóm treo đỡ phải tính ngay từ đầu?
Vì rất nhiều công trình chỉ quan tâm đến thân máng, đến lúc thi công mới phát hiện:
- cao độ không đủ
- treo không được
- khoảng cách support không hợp lý
- cần thêm rất nhiều chi tiết phát sinh
Đây là nguyên nhân làm đội chi phí và chậm tiến độ.
tham khảo thêm tanquochung
H2: Cách chọn phụ kiện máng cáp cho đúng
Muốn chọn đúng phụ kiện thang cáp hay phụ kiện máng cáp, bạn nên dựa trên những nguyên tắc sau.
Chọn đồng bộ với thân máng
Đây là nguyên tắc quan trọng nhất.
Phụ kiện nên đồng bộ với thân máng về:
- kích thước
- độ dày
- vật liệu
- kiểu hoàn thiện bề mặt
Nếu không đồng bộ, hệ quả thường là:
- khó lắp
- lệch tuyến
- nhìn không đẹp
- độ bền không đều
Chọn theo mặt bằng công trình thật
Không nên chọn phụ kiện chỉ dựa vào ước lượng. Muốn đủ và đúng, cần bám vào:
- bản vẽ tuyến máng
- số lần rẽ trái, rẽ phải
- số điểm lên xuống
- số điểm chia nhánh
- số đoạn đổi kích thước
- số lượng điểm treo đỡ
Công trình càng rõ bản vẽ thì càng dễ dự trù phụ kiện chính xác.
Chọn theo tải và môi trường sử dụng
Nếu công trình:
- tải lớn
- nhịp đỡ dài
- ngoài trời
- môi trường bụi, ẩm, nóng
thì không chỉ thân máng mà cả phụ kiện máng cáp điện cũng phải đủ chắc và phù hợp.
Dự phòng hợp lý cho phát sinh
Dù dự trù kỹ đến đâu, công trình thật vẫn có thể phát sinh thêm một số phụ kiện. Vì vậy, nên có tỷ lệ dự phòng hợp lý để tránh gián đoạn thi công.
Những sai lầm thường gặp khi dự trù phụ kiện máng cáp
Đây là lỗi rất phổ biến ở cả chủ đầu tư, kỹ thuật lẫn đội mua hàng.
Chỉ tính phần thân máng
Đây là lỗi số một. Nhiều người lấy tổng chiều dài máng nhân đơn giá rồi nghĩ là gần đủ, trong khi phụ kiện và treo đỡ mới là phần dễ phát sinh nhiều nhất.
Thiếu co cút và tê
Lúc nhìn bản vẽ sơ bộ có thể tưởng tuyến đơn giản, nhưng khi ra hiện trường mới thấy phải rẽ nhiều hơn, chia nhánh nhiều hơn và phát sinh thêm co tê.
Không tính hệ treo đỡ
Có công trình dự trù rất đủ thân máng và co cút, nhưng lại thiếu:
- ty ren
- thanh đỡ
- chân đỡ
- bản mã
Khi đó, đội thi công buộc phải mua bổ sung hoặc chế tạm, làm giảm chất lượng hệ thống.
Dùng phụ kiện không đồng bộ
Đây là lỗi làm hệ máng:
- mất thẩm mỹ
- lệch tuyến
- khó siết liên kết
- nhanh xuống cấp hơn
Phụ kiện máng cáp không phải phần nhỏ để “tính sau”, mà là một nửa quan trọng của toàn bộ hệ thang máng cáp. Thân máng chỉ tạo nên bộ khung, còn co, tê, giảm, bản nối, ty ren và giá đỡ mới là những chi tiết giúp hệ thống đi được đúng tuyến, chắc chắn và dễ vận hành.
Nếu muốn công trình gọn, bền và ít phát sinh, bạn nên dự trù phụ kiện thang máng cáp ngay từ đầu, dựa trên bản vẽ thật và điều kiện thi công thật. Chọn đúng phụ kiện cũng chính là chọn một hệ máng cáp hoàn chỉnh, chứ không chỉ là mua vài đoạn thân máng riêng lẻ.
