Điện là nguồn năng lượng thiết yếu trong cuộc sống hiện đại, nhưng cũng tiềm ẩn nhiều nguy hiểm nếu không được sử dụng đúng cách. Tủ điện, nơi tập trung các thiết bị điện, đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện. Vậy bạn đã biết quy chuẩn lắp đặt tủ điện theo tiêu chuẩn quốc gia chưa? Và tại sao chúng lại quan trọng đến vậy? Bài viết này sẽ cung cấp cho bạn những thông tin cần thiết về vấn đề này. Hãy cùng theo dõi nhé!
Quy chuẩn lắp đặt tủ điện là gì?
Lắp tủ điện không chỉ là việc đấu nối dây dẫn mà còn là một quá trình kỹ thuật phức tạp, đói hỏi tuân thủ các quy chuẩn để đảm bảo an toàn và hiệu suất cao nhất:
- Tiêu chuẩn IEC: là Ủy ban Kỹ thuật Điện Quốc tế, một tổ chức quốc tế hàng đầu về tiêu chuẩn hóa trong lĩnh vực điện, điện tử và công nghệ liên quan. Các tiêu chuẩn IEC được công nhận và áp dụng rộng rãi trên toàn thế giới, đóng vai trò như “luật quốc tế” cho ngành điện.
- Tiêu chuẩn NEC: là Bộ luật Điện Quốc gia của Hoa Kỳ, được ban hành bởi Hiệp hội Phòng cháy Chữa cháy Quốc gia (NFPA). NEC là một bộ luật toàn diện về an toàn điện, được áp dụng rộng rãi ở Hoa Kỳ và một số quốc gia khác.
- Tiêu chuẩn TCVN: là hệ thống tiêu chuẩn quốc gia của Việt Nam, được ban hành bởi Bộ Khoa học và Công nghệ. TCVN bao gồm các quy định về nhiều lĩnh vực, trong đó có lĩnh vực điện.
Quy chuẩn lắp đặt tủ điện tại Việt Nam
TCVN 6221:2015

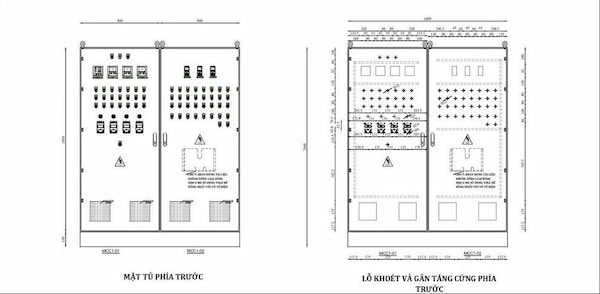

Tiêu chuẩn TCVN 6221:2015 quy định về thiết kế và chế tạo tủ điện, bao gồm cả tủ điện hạ thế và trung thế.
Nội dung quy định:
- Vật liệu: Vỏ tủ làm bằng thép hoặc vật liệu cách điện như nhựa composite, phải đảm bảo đủ độ dày để chịu lực và chống va đập. Các bộ phận dẫn điện hải làm bằng đồng hoặc nhôm, có tiết diện phù hợp với dòng điện.
- Kết cấu: Tủ phải có kết cấu vững chắc, chịu được rung động và va chạm trong quá trình vận chuyển và sử dụng. Bên trong tủ, các thiết bị phải được bố trí khoa học, dễ dàng tiếp cận để vận hành và bảo trì.
- An toàn: Tủ phải được nối đất để tránh nguy cơ điện giật. Phải có các thiết bị bảo vệ như cầu dao, aptomat để ngắt mạch khi có sự cố quá tải hoặc ngắn mạch.
TCVN 6223:2016
Tiêu chuẩn TCVN 6223:2016 quy định các tủ điện điều khiển.
Nội dung quy định:
- Chức năng: Tủ phải thực hiện đúng các chức năng điều khiển đã được thiết kế (ví dụ: điều khiển động cơ, điều khiển đèn chiếu sáng, điều khiển quá trình sản xuất).
- Thiết bị: Các thiết bị trong tủ phải được chọn phù hợp với chức năng và yêu cầu của hệ thống như PLC, rơ le, contactor, biến tần.
- Kết nối: Sơ đồ đấu dây phải rõ ràng, chính xác. Các đầu nối phải được đánh số và ký hiệu để dễ dàng kiểm tra và bảo trì.
TCVN 6946:2011
Tiêu chuẩn TCVN 6946:2011 quy định toàn bộ hệ thống lắp đặt điện hạ áp, trong đó có tủ điện.
Nội dung quy định:
- Vị trí lắp đặt: Tủ điện phải được lắp đặt ở nơi khô ráo, thoáng mát, dễ dàng tiếp cận để vận hành và bảo trì. Tránh lắp đặt ở nơi ẩm ướt, có hóa chất ăn mòn hoặc nguy cơ cháy nổ.
- Kết nối: Việc kết nối tủ điện với hệ thống điện phải tuân theo sơ đồ thiết kế. Phải sử dụng dây dẫn có tiết diện phù hợp và các thiết bị bảo vệ (cầu dao, aptomat) có dòng cắt phù hợp.
- Nối đất: Tủ điện phải được nối đất để đảm bảo an toàn. Điện trở nối đất phải đạt giá trị quy định.
TCVN 6669:2001
Tiêu chuẩn TCVN 6669:2001 quy định về khả năng chống xâm nhập của vỏ tủ.
Nội dung quy định:
- Mã IP: Mã IP gồm hai chữ số. Chữ số thứ nhất biểu thị mức độ bảo vệ chống vật rắn (từ 0 đến 6), chữ số thứ hai biểu thị mức độ bảo vệ chống chất lỏng (từ 0 đến 9).
- Ý nghĩa: Ví dụ, IP65 nghĩa là tủ được bảo vệ hoàn toàn khỏi bụi và chống được tia nước phun từ mọi hướng. IP54 nghĩa là tủ được bảo vệ khỏi bụi và chống được nước bắn vào từ mọi hướng.
Tại sao phải lắp đặt tủ điện?
Trong bất kỳ hệ thống điện nào, từ hộ gia đình đến nhà máy công nghiệp đồ sộ, tủ điện đóng vai trò vô cùng quan trọng.
- Bảo vệ thiết bị điện: Tủ điện bảo vệ các thiết bị điện khỏi các tác động tiêu cực từ môi trường bên ngoài như bụi bẩn, hóa chất, côn trùng, va đập. Điều này giúp kéo dài tuổi thọ của thiết bị và đảm bảo hoạt động ổn định.
- An toàn cho người sử dụng: Tủ điện giúp cách ly các bộ phận mang điện với người sử dụng, ngăn ngừa nguy cơ điện giật do tiếp xúc trực tiếp hoặc gián tiếp. Tủ điện được thiết kế để hạn chế nguy cơ cháy nổ do ngắn mạch, quá tải hoặc sự cố khác trong hệ thống điện. Các thiết bị bảo vệ như cầu dao, aptomat sẽ tự động ngắt mạch khi có sự cố, ngăn chặn đám cháy lan rộng.
- Quản lý và điều khiển hệ thống điện: Tủ điện là nơi tập trung các thiết bị đóng cắt, bảo vệ (aptomat, cầu dao, rơ le…), thiết bị đo lường (đồng hồ đo điện áp, dòng điện…), thiết bị điều khiển (PLC, bộ điều khiển logic…). Điều này giúp việc quản lý và điều khiển hệ thống điện trở nên dễ dàng và hiệu quả hơn.
- Tăng tính thẩm mỹ và chuyên nghiệp: Tủ điện giúp hệ thống điện trở nên gọn gàng, khoa học và dễ dàng quản lý.
