Hệ thống chiếu sáng tại sân vận động không chỉ đảm bảo chất lượng ánh sáng cho các hoạt động thể thao mà còn đóng vai trò quan trọng trong việc tạo không gian an toàn và thẩm mỹ. Để đạt được hiệu quả tối ưu, quy trình lắp đặt tủ điện chiếu sáng cho sân vận động cần được thực hiện chuyên nghiệp, tuân thủ các tiêu chuẩn kỹ thuật và an toàn. Tủ điện chiếu sáng giúp điều khiển và bảo vệ hệ thống đèn, đảm bảo vận hành ổn định trong mọi điều kiện thời tiết. Bài viết này sẽ hướng dẫn chi tiết quy trình lắp đặt tủ điện chiếu sáng cho sân vận động, từ chuẩn bị đến kiểm tra, cùng các tiêu chí lựa chọn đơn vị thi công uy tín như Tân Quốc Hùng.
Tầm quan trọng của tủ điện chiếu sáng trong sân vận động
Tủ điện chiếu sáng là “trái tim” của hệ thống chiếu sáng sân vận động, chịu trách nhiệm điều khiển, bảo vệ và quản lý các thiết bị đèn. Với môi trường ngoài trời khắc nghiệt, tủ điện cần có khả năng chống nước, chống bụi và chịu được nhiệt độ cao. Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động không chỉ đảm bảo hệ thống hoạt động hiệu quả mà còn giúp tiết kiệm năng lượng và giảm chi phí bảo trì.
Chức năng chính của tủ điện chiếu sáng
- Điều khiển tự động hoặc thủ công: Tự động bật/tắt đèn theo lịch trình hoặc điều chỉnh thủ công trong các tình huống khẩn cấp.
- Bảo vệ thiết bị: Ngăn chặn các sự cố như quá tải, ngắn mạch, hoặc rò rỉ điện nhờ các thiết bị đóng cắt như MCCB, aptomat.
- Tiết kiệm năng lượng: Sử dụng timer hoặc PLC để tối ưu hóa thời gian hoạt động của đèn.
- Giám sát từ xa: Với tủ điện truyền thông, quản lý có thể điều chỉnh hệ thống qua phần mềm, đặc biệt hữu ích cho các sân vận động lớn.
Theo Tân Quốc Hùng, “quy trình lắp đặt tủ điện chiếu sáng cho sân vận động cần được thực hiện cẩn thận để đảm bảo hệ thống hoạt động an toàn, hiệu quả và bền bỉ trong thời gian dài.”

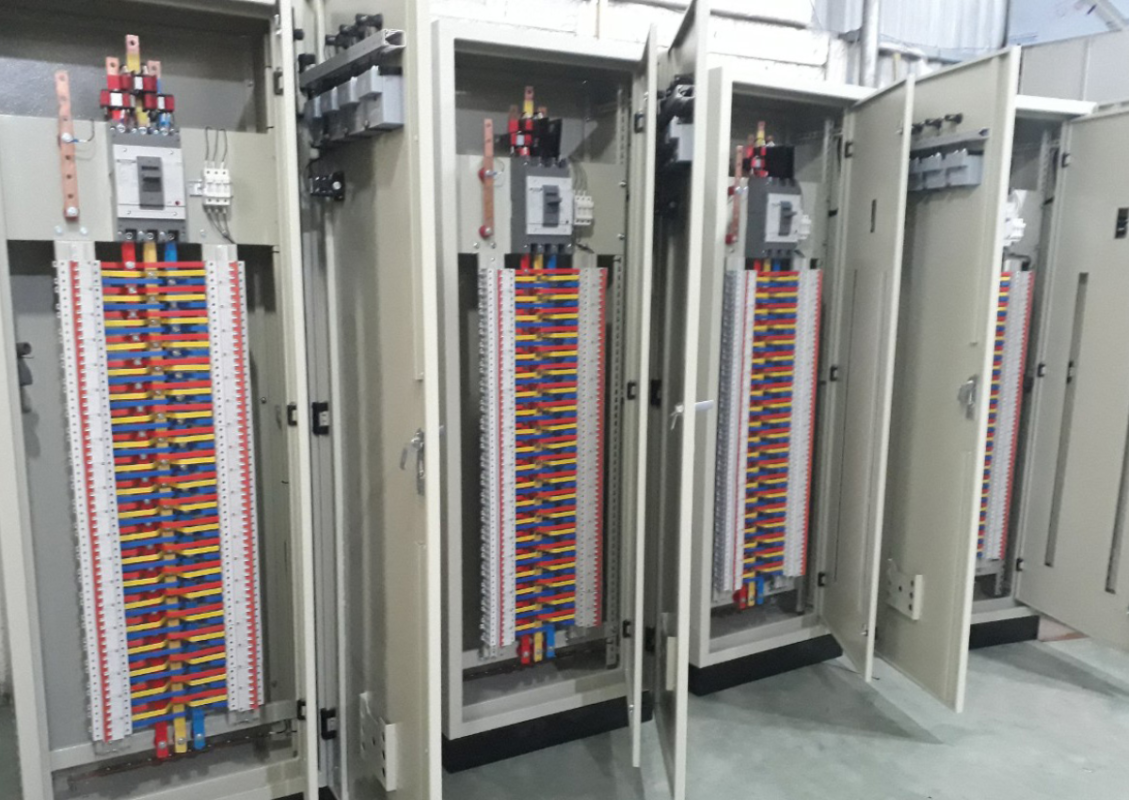

Cấu tạo và nguyên lý hoạt động của tủ điện chiếu sáng
Cấu tạo cơ bản
Tủ điện chiếu sáng cho sân vận động thường bao gồm các thành phần sau:
- Vỏ tủ: Làm từ thép không gỉ hoặc composite, có cấp bảo vệ IP55 trở lên để chống nước, bụi và gỉ sét.
- Thiết bị đóng cắt (MCCB, aptomat): Bảo vệ mạch điện khỏi quá tải và ngắn mạch.
- Timer hoặc PLC: Lập trình thời gian bật/tắt hoặc điều khiển thông minh.
- Thanh cái đồng: Kết nối các thiết bị điện trong tủ.
- Đèn LED bên trong: Hỗ trợ kiểm tra và bảo trì trong điều kiện thiếu sáng.
- Hệ thống tiếp địa: Đảm bảo an toàn điện, tránh rò rỉ.
Nguyên lý hoạt động
Tủ điện hoạt động dựa trên cơ chế điều khiển tự động hoặc thủ công. Trong chế độ tự động, timer hoặc PLC sẽ kích hoạt đèn theo lịch trình đã cài đặt, ví dụ: bật đèn lúc 18:00 và tắt lúc 22:00. Trong trường hợp cần điều chỉnh khẩn cấp, chế độ thủ công cho phép can thiệp trực tiếp. Các thiết bị bảo vệ như MCCB sẽ ngắt mạch ngay lập tức nếu phát hiện sự cố, đảm bảo an toàn cho hệ thống.

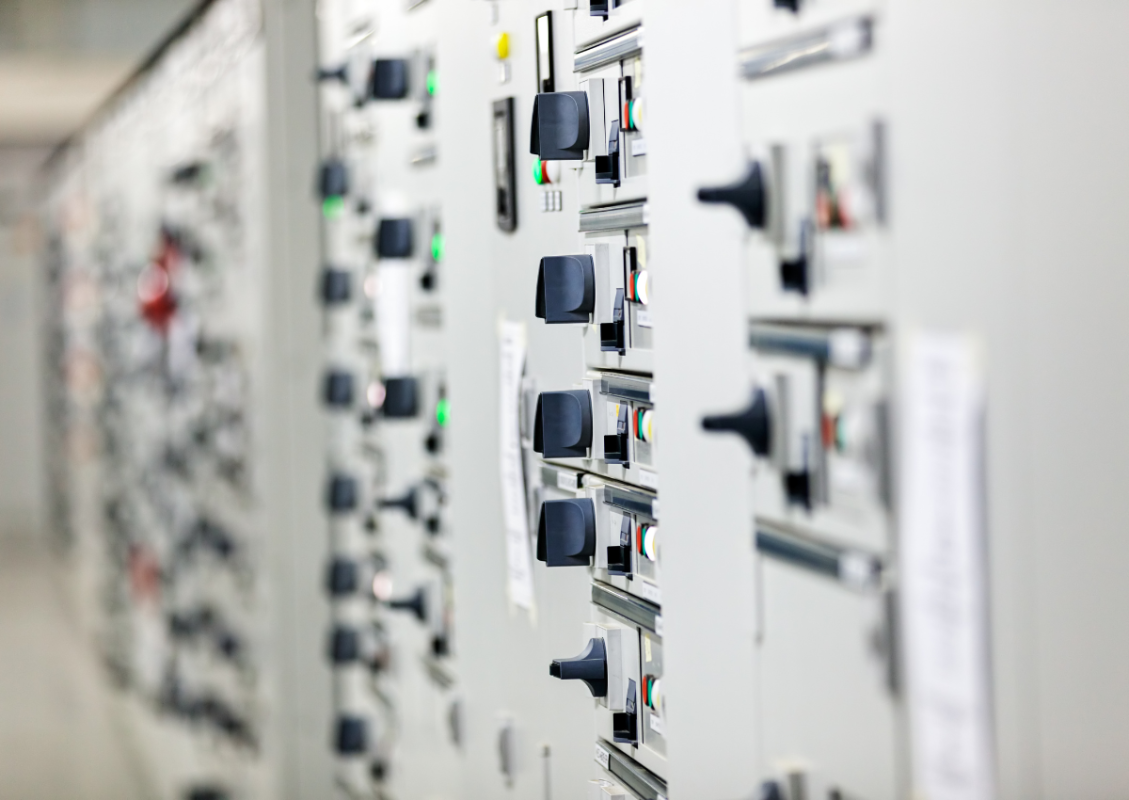

Các loại tủ điện chiếu sáng phổ biến cho sân vận động
Tùy thuộc vào quy mô và yêu cầu của sân vận động, có ba loại tủ điện chiếu sáng phổ biến:
1. Tủ điện chiếu sáng Timer
- Đặc điểm: Sử dụng timer để cài đặt tối đa 3 khoảng thời gian bật/tắt.
- Ứng dụng: Phù hợp cho sân vận động nhỏ hoặc khu vực công cộng như công viên.
- Ưu điểm: Chi phí thấp, dễ lắp đặt và sử dụng.
- Nhược điểm: Không hỗ trợ điều khiển từ xa hoặc các tính năng phức tạp.
2. Tủ điện chiếu sáng PLC
- Đặc điểm: Sử dụng bộ điều khiển PLC, cho phép lập trình linh hoạt, điều chỉnh theo mùa hoặc sự kiện.
- Ứng dụng: Sân vận động quy mô vừa, yêu cầu tự động hóa cao.
- Ưu điểm: Linh hoạt, tiết kiệm năng lượng, dễ dàng thay đổi chế độ.
- Nhược điểm: Chi phí cao hơn, cần kỹ thuật viên để cài đặt.
3. Tủ điện chiếu sáng truyền thông
- Đặc điểm: Kết hợp PLC với module truyền thông, cho phép giám sát và điều khiển từ xa qua phần mềm.
- Ứng dụng: Sân vận động lớn, tích hợp với hệ thống quản lý thông minh.
- Ưu điểm: Hiệu quả quản lý cao, tiết kiệm thời gian và nhân lực.
- Nhược điểm: Chi phí đầu tư lớn, yêu cầu hệ thống mạng ổn định.
Tân Quốc Hùng nhấn mạnh: “Lựa chọn loại tủ phù hợp là bước đầu tiên trong quy trình lắp đặt tủ điện chiếu sáng cho sân vận động, giúp tối ưu hóa hiệu suất và chi phí.”
Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động
Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động bao gồm 6 bước chi tiết, đảm bảo an toàn và hiệu quả:
Bước 1: Xác định thông số kỹ thuật và chuẩn bị vật liệu
- Xác định yêu cầu: Tính toán công suất tổng của hệ thống đèn, số lượng đèn, loại đèn (LED, halogen), và môi trường lắp đặt (ngoài trời, nhiệt độ, độ ẩm).
- Chuẩn bị vật liệu: Tủ điện, MCCB, timer/PLC, dây cáp, thanh đồng, máng cáp, dụng cụ lắp đặt (kìm, tua vít, đồng hồ đo).
- Kiểm tra thiết bị: Đảm bảo tất cả linh kiện đạt tiêu chuẩn chất lượng và phù hợp với bản vẽ kỹ thuật.
Bước 2: Đọc bản vẽ và thiết kế sơ đồ đấu nối
- Nghiên cứu bản vẽ: Xem xét bản vẽ kỹ thuật của sân vận động, bao gồm vị trí đèn, tủ điện, và đường dây.
- Thiết kế sơ đồ: Vẽ sơ đồ nguyên lý (kết nối thiết bị) và sơ đồ bố trí (vị trí thiết bị trong tủ).
- Kiểm tra linh kiện: Đối chiếu danh sách linh kiện với bản vẽ để đảm bảo không thiếu sót.
Bước 3: Lắp đặt khung tủ điện
- Chọn vị trí: Lắp tủ ở nơi khô ráo, dễ tiếp cận, tránh ánh nắng trực tiếp hoặc khu vực ngập nước.
- Gia công vỏ tủ: Sử dụng vỏ tủ có cấp bảo vệ IP55 trở lên, làm từ thép không gỉ hoặc composite.
- Cố định khung: Gắn tủ vào tường hoặc cột bằng bu lông, đảm bảo chắc chắn. Lắp thanh ray và máng cáp bên trong.
Bước 4: Lắp đặt và sắp xếp thiết bị trong tủ
- Lắp thiết bị: Gắn MCCB, timer/PLC, contactor, rơ le, và các thiết bị khác theo sơ đồ bố trí.
- Sắp xếp hợp lý: Nhóm thiết bị theo chức năng (aptomat tổng, cầu chì, át nhánh, bộ điều khiển) để dễ vận hành và bảo trì.
- Đảm bảo khoảng cách: Giữ khoảng cách giữa các thiết bị để tránh quá nhiệt và dễ thao tác.

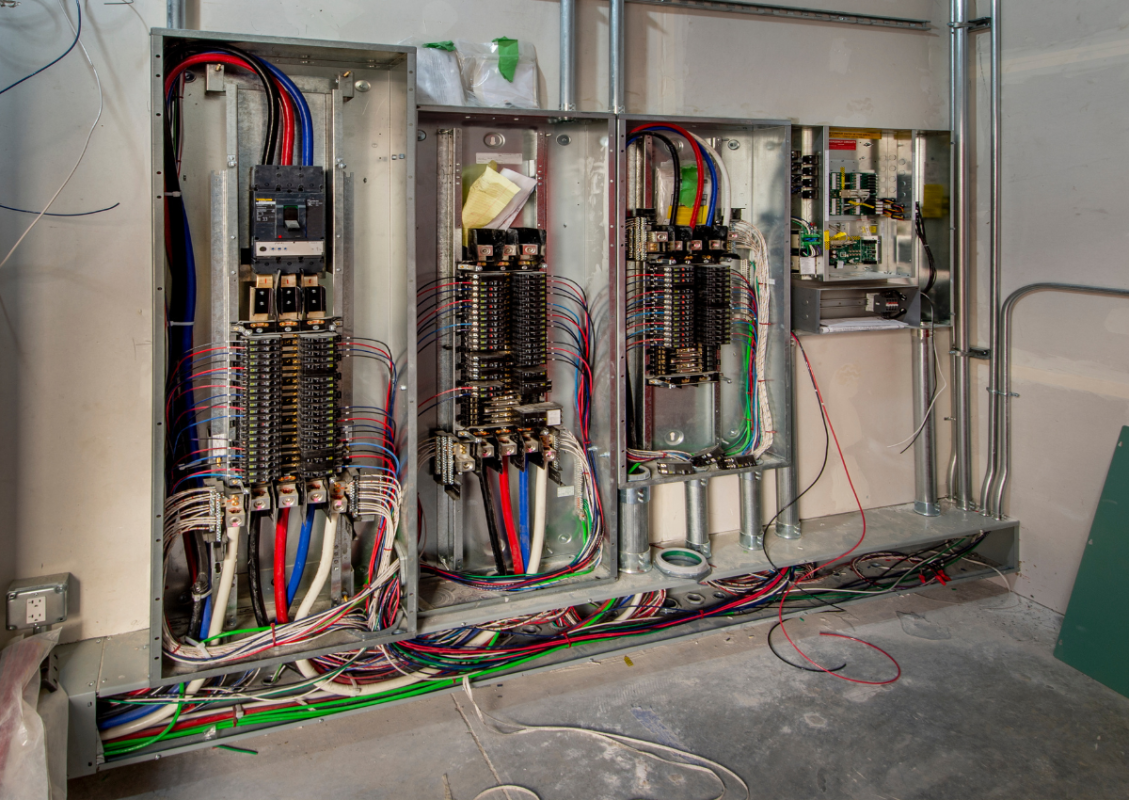

Bước 5: Đấu nối dây điện
- Nối dây theo sơ đồ: Sử dụng dây động lực trước, sau đó đến dây điều khiển. Đảm bảo tiết diện dây phù hợp với công suất.
- Phân loại dây: Dùng dây khác màu cho các chức năng (động lực, điều khiển, tiếp địa) và gắn nhãn rõ ràng.
- Kiểm tra mối nối: Đảm bảo các mối nối chắc chắn, cách điện tốt, sử dụng băng keo cách điện hoặc đầu cốt.
- Nối đất: Kết nối hệ thống tiếp địa để đảm bảo an toàn.

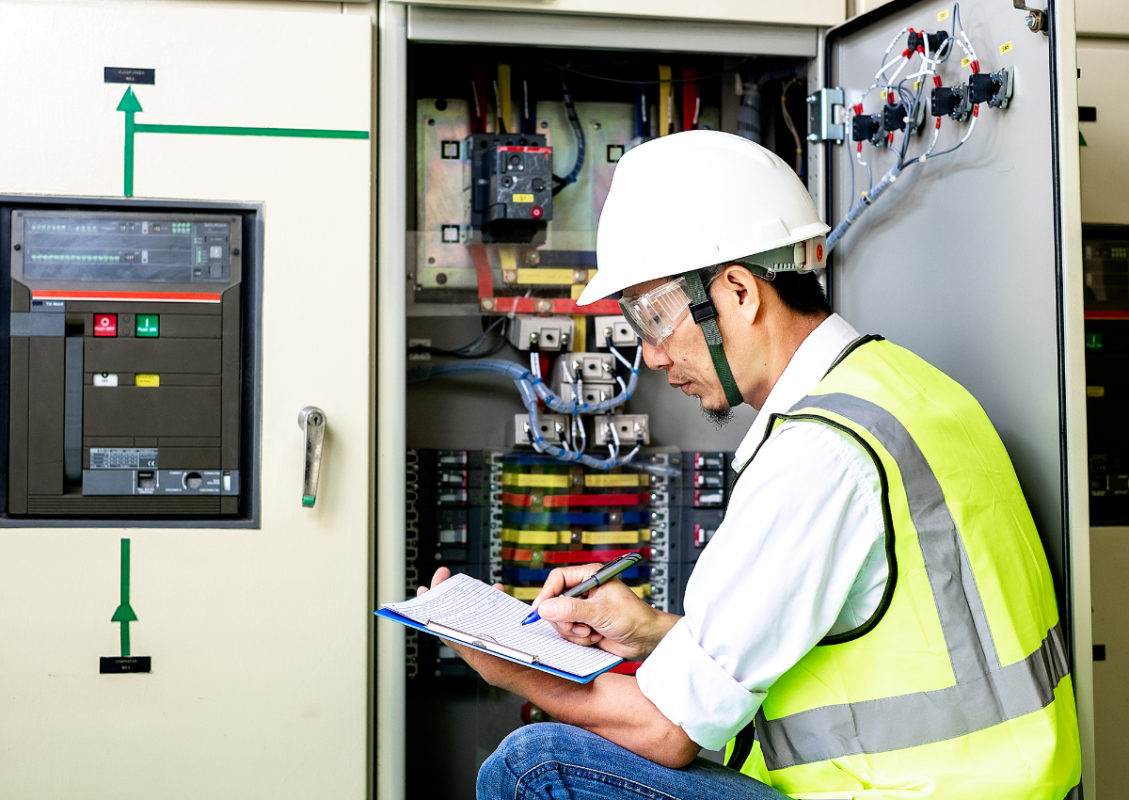

Bước 6: Kiểm tra và vận hành thử
- Kiểm tra không điện: Kiểm tra mối nối, ốc vít, và hệ thống tiếp địa bằng mắt thường và dụng cụ đo.
- Cấp điện thử nghiệm: Bật nguồn và kiểm tra chức năng của từng thiết bị (timer, PLC, MCCB).
- Kiểm tra cách điện: Đo điện trở cách điện (đối với tủ kim loại) để đảm bảo không rò rỉ.
- Vận hành thử: Chạy hệ thống với tải nhỏ hoặc không tải, kiểm tra hoạt động của đèn và các chế độ bật/tắt.
- Điều chỉnh: Sửa lỗi (nếu có) và tối ưu hóa lịch trình hoạt động.
Tân Quốc Hùng lưu ý: “Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn để tránh rủi ro về điện.”
Tiêu chuẩn an toàn trong lắp đặt tủ điện chiếu sáng
Việc lắp đặt tủ điện chiếu sáng cần tuân thủ các tiêu chuẩn kỹ thuật như TCVN 6221:2015, IEC 60439-1, và TCVN 13456:2022. Một số yêu cầu quan trọng bao gồm:
- Chống cháy nổ và độ ẩm: Sử dụng thiết bị chống ẩm và chống nổ ở khu vực nguy hiểm. Đèn sự cố cần có nguồn dự phòng.
- Đấu nối an toàn: Dùng dây dẫn đúng tiết diện, nối đúng cực/màu, và đảm bảo mối nối cách điện tốt.
- Hệ thống tiếp địa: Kiểm tra định kỳ điện trở tiếp địa, đảm bảo tất cả thiết bị được nối đất.
- Bảo hộ cá nhân: Kỹ thuật viên cần sử dụng găng tay cách điện, giày chống tĩnh điện, và các thiết bị bảo hộ khác.
- Biển báo an toàn: Gắn biển cảnh báo nguy hiểm điện trên tủ và khu vực lắp đặt.
Ứng dụng của tủ điện chiếu sáng trong sân vận động
Tủ điện chiếu sáng được thiết kế đặc biệt cho sân vận động, nơi yêu cầu ánh sáng mạnh, đồng đều và ổn định. Các ứng dụng cụ thể bao gồm:
- Chiếu sáng sân thi đấu: Đảm bảo độ rọi cao (500-2000 lux) cho các môn thể thao như bóng đá, tennis.
- Chiếu sáng khán đài: Cung cấp ánh sáng an toàn cho khán giả, lối đi, và khu vực phụ trợ.
- Chiếu sáng sự kiện: Hỗ trợ các buổi hòa nhạc, lễ hội tổ chức tại sân vận động.
- Tích hợp thông minh: Tủ điện truyền thông cho phép điều chỉnh ánh sáng theo kịch bản sự kiện, ví dụ: ánh sáng động cho các màn trình diễn.
Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động giúp đảm bảo hệ thống hoạt động ổn định, đáp ứng các tiêu chuẩn của FIFA hoặc các tổ chức thể thao quốc tế.
Hướng dẫn chọn tủ điện chiếu sáng phù hợp
Để chọn tủ điện phù hợp cho sân vận động, cần xem xét các yếu tố sau:
- Quy mô sân vận động: Sân lớn cần tủ PLC hoặc truyền thông, trong khi sân nhỏ có thể dùng tủ Timer.
- Công suất đèn: Tính toán tổng công suất để chọn tủ có khả năng chịu tải phù hợp.
- Môi trường lắp đặt: Chọn vỏ tủ có cấp bảo vệ IP55 hoặc IP65 cho môi trường ngoài trời.
- Tính năng bổ sung: Ưu tiên tủ có khả năng giám sát từ xa, tích hợp IoT, hoặc điều chỉnh ánh sáng linh hoạt.
- Tiêu chuẩn kỹ thuật: Đảm bảo tủ đáp ứng các tiêu chuẩn TCVN, IEC, và có chứng nhận chất lượng.
Bảo trì tủ điện chiếu sáng
Bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu suất của tủ điện. Các bước bảo trì bao gồm:
- Ngắt nguồn điện: Sử dụng bút thử điện để kiểm tra và treo biển cảnh báo.
- Kiểm tra tổng thể: Xem xét ngoại quan, mối nối, và thiết bị bên trong.
- Vệ sinh: Hút bụi, lau sạch vỏ tủ và linh kiện.
- Kiểm tra thiết bị: Đo thông số kỹ thuật, kiểm tra chức năng của timer/PLC.
- Bôii trơn: Sử dụng chất bôi trơn cho các bộ phận chuyển động (nếu có).
- Kiểm tra tiếp địa: Đo điện trở tiếp địa và sửa chữa nếu cần.
- Ghi chú: Lưu lại kết quả bảo trì để theo dõi.
Lựa chọn đơn vị thi công uy tín: Tân Quốc Hùng
Việc chọn đơn vị thi công uy tín là yếu tố then chốt trong quy trình lắp đặt tủ điện chiếu sáng cho sân vận động. Tân Quốc Hùng là một trong những đơn vị hàng đầu tại Việt Nam, với kinh nghiệm thực hiện nhiều dự án chiếu sáng sân vận động, khu công nghiệp, và khu đô thị. Các tiêu chí nổi bật của Tân Quốc Hùng bao gồm:
- Chất lượng công trình: Sử dụng tủ điện và linh kiện đạt tiêu chuẩn quốc tế.
- An toàn tuyệt đối: Tuân thủ nghiêm ngặt các quy định về an toàn điện.
- Hỗ trợ lâu dài: Cung cấp dịch vụ bảo trì, tư vấn kỹ thuật, và bảo hành từ 12-24 tháng.
Thông tin liên hệ Tân Quốc Hùng:
- Hotline: 0977.188.089 (Mr. Hùng)
- Email: tanquochung@gmail.com
- Website: tanquochung.vn
Tân Quốc Hùng cam kết: “Chúng tôi mang đến giải pháp chiếu sáng tối ưu, đảm bảo quy trình lắp đặt tủ điện chiếu sáng cho sân vận động được thực hiện chuyên nghiệp, an toàn và hiệu quả.”
Quy trình lắp đặt tủ điện chiếu sáng cho sân vận động là một nhiệm vụ đòi hỏi sự chính xác, chuyên môn cao và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn. Từ việc lựa chọn loại tủ phù hợp, chuẩn bị vật liệu, đến kiểm tra vận hành, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hệ thống chiếu sáng hoạt động ổn định và bền bỉ. Với sự hỗ trợ của các đơn vị uy tín như Tân Quốc Hùng, bạn có thể yên tâm về chất lượng và hiệu suất của hệ thống.
