Vỏ tủ bù bền bỉ hiệu quả tản nhiệt tốt cho hệ thống điện

Vỏ tủ bù Tân Quốc Hùng thiết kế chuẩn kỹ thuật, tối ưu hóa hệ thống tản nhiệt thông gió, bền bỉ và bảo vệ an toàn tuyệt đối cho mọi công trình.

Vỏ tủ bù Tân Quốc Hùng chế tạo từ tôn tấm cán nguội tiêu chuẩn giúp gá lắp hệ thống tụ điện dầy dặn, cách điện an toàn và chống chạm chập tuyệt đối cho kỹ thuật viên trong suốt quá trình vận hành. Sản phẩm được gia công trên dây chuyền tự động CNC hiện đại, bảo đảm tính thẩm mỹ cao và đáp ứng khắt khe các tiêu chuẩn cơ điện nặng.

Kết cấu cơ khí và thông số kỹ thuật vỏ tủ bù tiêu chuẩn

Thiết kế kết cấu vững chãi là yêu cầu bắt buộc để nâng đỡ dải tụ bù công suất lớn có khối lượng nặng và hoạt động liên tục sinh nhiệt. Đối với dòng vỏ tủ bù điện lắp đặt ngoài trời hay trong nhà, việc tuyển chọn vật liệu có vai trò quyết định độ bền cơ học. Nhà máy Tân Quốc Hùng sử dụng tôn tấm dầy dặn nhập khẩu đạt chuẩn kỹ thuật công nghiệp JIS G3302 chống móp méo sườn khung tối đa.

Khách hàng khi đặt sản xuất có thể tham khảo các thông số cơ khí của tủ bù dạng vỏ tiêu chuẩn sau:

• Kích thước vỏ tủ bù: Rất đa dạng tùy theo dung lượng gá lắp thực tế của trạm điện. Ví dụ, vỏ tủ lắp tụ bù công suất 60 KVAR có kích thước chuẩn cơ bản là 600x500x400mm. Với dải công suất lớn hơn như 120 KVAR sẽ dùng kích thước 900x600x400mm, và trạm 200 KVAR tương đương kích thước 1200x800x400mm.
• Chiều cao vỏ tủ bù: Dao động từ 600mm đối với tủ treo cột cho đến các hệ thống tủ phân phối tích hợp tự đứng cao 1800mm – 2000mm đặt trên sàn trạm biến áp.
• Chiều sâu vỏ tủ bù: Thiết kế từ 300mm đến dải sâu rộng 900mm bảo đảm không gian cách điện an toàn giữa các tầng tụ.
• Độ dày vỏ tủ bù: Khung chịu lực chính đạt từ 1.5mm – 2.0mm, phần tôn bao quanh cánh vỏ ngoài dao động từ 1.0mm, 1.2mm đến 1.5mm.

Nhằm tối ưu hóa tuổi thọ thiết bị trước thời tiết mưa ẩm khắc nghiệt, Tân Quốc Hùng áp dụng quy trình làm sạch phốt phát hóa bề mặt phôi trước khi sơn. Lớp sơn bảo vệ màu ghi sáng hoặc kem nhăn RAL 7032/7035 tạo ra lớp vỏ tủ bù sơn tĩnh điện có độ dày dặn cao, chống mài mòn hóa học và bảo vệ an toàn cho người thao tác trực tiếp.

Tham khảo thêm Tủ điện là gì và quy chuẩn lựa chọn thiết bị cho hệ thống điện bền bỉ

Bố trí khoang lắp thiết bị tủ bù và hệ thống thanh ray

Sự cố phóng điện giữa các pha dẫn đến chập cháy trong tủ bù thường xuất phát từ việc thiết kế lối đi cáp chật hẹp, gá lắp chen chúc. Để giải quyết dứt điểm rủi ro này, kỹ sư thiết kế cần phân bổ khoa học không gian khoang lắp thiết bị tủ bù bên trong một cách rộng rãi.

Tại xưởng gia công Tân Quốc Hùng, việc bố trí thanh ray trong vỏ tủ bù được lập trình đột dập CNC cực kỳ chuẩn xác:

• Hệ thống máng đi dây: Các thanh ray kim loại dạng V hoặc U được lắp đặt so le, phân lớp rõ ràng giúp cố định thiết bị Aptomat nhánh bảo vệ, contactor đóng cắt mạch và bộ điều khiển tự động thông minh.
• Lắp đặt thanh cái đồng: Các điểm gá sứ đỡ thanh đồng (busbar) trung gian được gia cố chắc chắn ở lưng tủ, tránh tối đa hiện tượng vặn vặn vỏ tủ khi cáp lực tiết diện lớn co kéo.

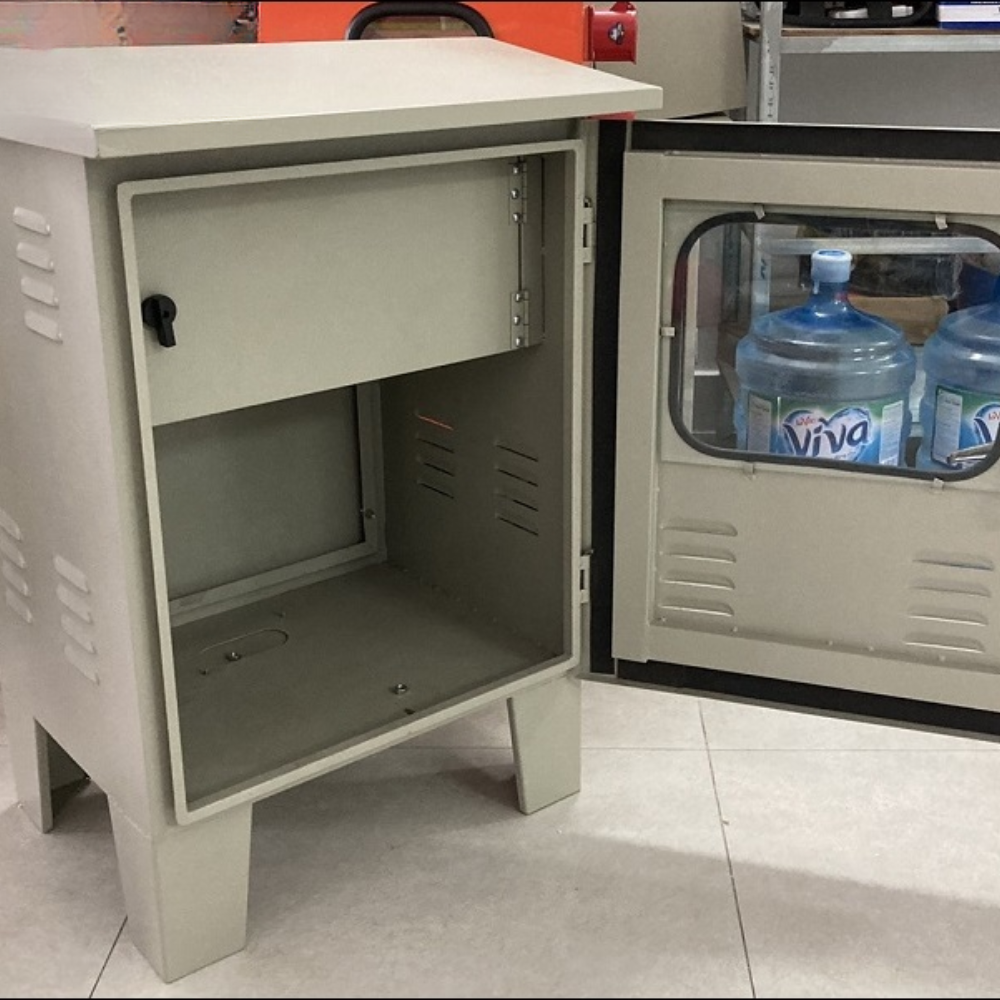

Với các công trường xây lắp công nghiệp nặng có dải tụ công suất lớn, kết cấu vỏ tủ bù nhiều ngăn giúp ngăn cách hoàn toàn khu vực gá tụ và khu vực khí cụ đóng ngắt dòng điện. Khách hàng cũng có thể chọn lựa phương án lắp đặt vỏ tủ bù dạng đứng thuận tiện cho việc đấu cáp từ máng cáp đi xuống, hoặc dòng vỏ tủ bù có chân đế cao từ 100mm – 200mm cách ly hoàn toàn hơi ẩm dột từ mặt sàn bê tông.

Giải pháp tản nhiệt tối ưu cho hệ thống thông gió vỏ tủ bù

Trong quá trình bù công suất phản kháng, các bình tụ điện sinh nhiệt lượng cực kỳ lớn và liên tục. Nếu vỏ tủ không được thiết kế tản nhiệt tốt, nhiệt lượng tích tụ sẽ làm tăng áp suất bên trong bình tụ, gây phồng tụ dầu, lão hóa môi chất cách điện tụ khô và dẫn đến nguy cơ nổ tụ tàn phá cả hệ thống đóng cắt.

Hiểu rõ nguy cơ thực tế này, Tân Quốc Hùng thiết kế và tối ưu cơ cấu hệ thống thông gió vỏ tủ bù một cách khoa học:

1. Thông gió tự nhiên: Đột dập các khe chớp thoáng đối lưu ở hai bên hông tủ giúp đón gió mát đi vào dải tụ phía dưới.
2. Thông gió cưỡng bức: Đỉnh tủ lắp mái dốc nước và trang bị quạt hút cưỡng bức công suất cao, tạo luồng khí nóng đẩy trực tiếp ra ngoài.
3. Hệ thống gioăng bảo vệ: Hệ thống cửa vỏ tủ bù có gờ bẫy nước sâu bọc gioăng cao su chịu nhiệt bám khít, duy trì cấp độ bảo vệ từ IP43 đến IP54 chống nước mưa dột hắt ngược bên ngoài mà vẫn giúp bên trong tủ luôn khô ráo, thông thoáng.

Đặt hàng gia công vỏ tủ bù theo bản vẽ kỹ thuật tại Tân Quốc Hùng

Tân Quốc Hùng tự hào là đơn vị cơ khí chính xác hàng đầu chuyên nhận gia công vỏ tủ bù theo bản vẽ thiết kế riêng của khách hàng. Chúng tôi sở hữu dải máy cắt Laser CNC, máy chấn bẻ gập CNC lực lớn đảm bảo dung sai dưới 0.1mm, không để lại cạnh sắc bavia gây xước tay thợ lắp ráp.

Quý khách hàng chỉ cần cung cấp sơ đồ nguyên lý gá thiết bị và kích thước mong muốn, đội ngũ kỹ sư Tân Quốc Hùng sẽ bóc tách chi tiết bản vẽ 3D miễn phí. Tiến độ sản xuất vỏ tủ bù theo kích thước yêu cầu cực nhanh chỉ từ 3 – 5 ngày làm việc, cam kết đầy đủ biên bản xuất xưởng chất lượng. Đặc biệt, mức giá vỏ tủ bù gá thiết bị trực tiếp tại xưởng không qua trung gian giúp chủ đầu tư tối ưu lên đến 15% ngân sách xây dựng.

Bảng giá vỏ tủ bù sơn tĩnh điện tham khảo

Dưới đây là bảng cập nhật giá vỏ tủ bù công nghiệp gá thiết bị tiêu chuẩn (loại 2 lớp cánh, sơn tĩnh điện ghi sáng RAL 7035 ngoài trời):

Lưu ý: Bảng giá mang tính tham khảo trực tiếp tại xưởng sản xuất Tân Quốc Hùng, đơn giá thực tế có thể thay đổi tùy thuộc vào biến động giá tôn thép và yêu cầu kỹ thuật riêng của dự án.

Câu hỏi thường gặp về kết cấu tủ điện bù công suất

1. Tại sao các bình tụ bù dầu công suất lớn luôn cần tủ dầy 1.5mm – 2.0mm? Trọng lượng của dải tụ dầu 3 pha gá lắp rất lớn. Nếu sử dụng tôn vỏ tủ quá mỏng sẽ dễ gây sụt võng đáy, vặn sườn khung làm hở mép khóa cửa khiến bụi ẩm lọt vào gây chập điện cực kỳ nguy hiểm.
2. Làm thế nào kiểm tra chất lượng lớp sơn tĩnh điện vỏ tủ đạt tiêu chuẩn? Vỏ tủ đạt chuẩn phải có bề mặt mịn, màu đồng đều, không bị sần bọt khí hay xước răm. Độ dày màng sơn đạt từ 60 – 80 micromet bám dính chắc chắn, không bị bong tróc khi gõ nhẹ lực cơ học.
