Khi nói đến một hệ thống điện hoàn chỉnh, nhiều người thường nghĩ ngay đến dây điện, aptomat, công tắc hay máy móc tiêu thụ điện. Nhưng thực tế, thành phần đóng vai trò trung tâm để điều khiển, phân phối và bảo vệ toàn bộ hệ thống lại chính là tủ điện.
Từ nhà ở, căn hộ, tòa nhà cho đến nhà xưởng và hệ thống công nghiệp, tủ điện luôn là hạng mục quan trọng quyết định mức độ an toàn, khả năng vận hành và sự thuận tiện khi bảo trì. Bài viết này sẽ giúp bạn hiểu rõ tủ điện là gì, có những loại nào và nên chọn ra sao để phù hợp với công trình thực tế.

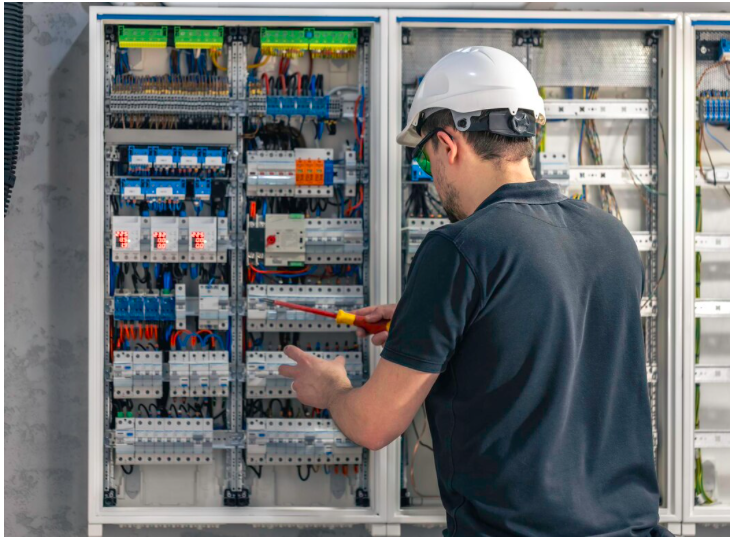

H2: Tủ điện là gì?

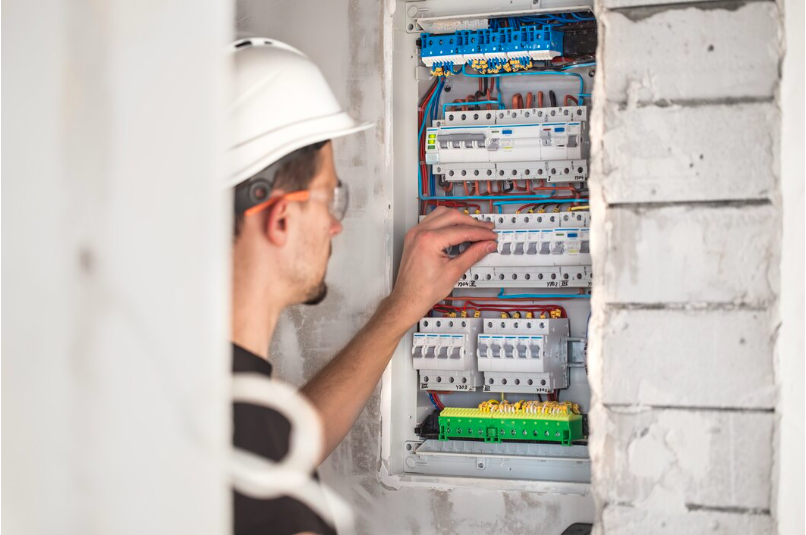

Tủ điện là nơi tập trung các thiết bị điện dùng để đóng cắt, bảo vệ, điều khiển, phân phối và giám sát nguồn điện trong một hệ thống. Nói đơn giản, nếu hệ thống điện là một mạng lưới thì tủ điện chính là “trung tâm điều phối” giúp điện được chia đúng nơi, bảo vệ đúng chỗ và kiểm soát được toàn bộ vận hành.
Một tủ điện có thể rất nhỏ, chỉ phục vụ cho một căn hộ hoặc một nhóm tải đơn giản. Nhưng nó cũng có thể rất lớn, dùng cho cả nhà xưởng, dây chuyền sản xuất hoặc hệ thống hạ tầng kỹ thuật phức tạp.
Điểm quan trọng là:
tủ điện không chỉ là “cái vỏ chứa thiết bị”, mà là nơi tổ chức toàn bộ logic vận hành của hệ thống điện.
Vai trò của tủ điện trong hệ thống điện
Nhiều người khi nhìn thấy tủ điện nhưng chưa hình dung hết vai trò thật sự của nó. Trên thực tế, một hệ thống tủ điện được thiết kế đúng tiêu chuẩn mang lại rất nhiều giá trị trong vận hành và an toàn điện.
Phân phối điện đến từng khu vực
Nguồn điện từ đầu vào không thể đưa trực tiếp đến tất cả thiết bị trong công trình. Tủ điện đóng vai trò trung tâm phân chia điện theo từng nhánh, từng tầng, từng khu vực hoặc từng nhóm thiết bị.
Ví dụ:
- Nhà ở: chia theo tầng hoặc khu vực
- Tòa nhà: chia theo chiếu sáng, ổ cắm, kỹ thuật
- Nhà xưởng: chia theo động lực, máy móc, chiếu sáng, điều khiển
Nhờ đó, hệ thống điện được tổ chức rõ ràng và dễ quản lý hơn thông qua tủ điện trung tâm.
Bảo vệ hệ thống khi có sự cố
Bên trong tủ điện thường được lắp các thiết bị bảo vệ như CB, MCCB, cầu chì, relay… Các thiết bị này giúp ngắt điện khi xảy ra sự cố như:
- Quá tải
- Ngắn mạch
- Rò điện
- Các lỗi bất thường khác
Nhờ cơ chế này, hệ thống tủ điện giúp giảm thiểu nguy cơ cháy nổ và bảo vệ thiết bị điện trong toàn bộ công trình.
Điều khiển thiết bị và máy móc
Ngoài chức năng phân phối điện, nhiều tủ điện công nghiệp còn đóng vai trò điều khiển hệ thống máy móc như:
- Điều khiển động cơ
- Đóng cắt tự động
- Khởi động thiết bị
- Vận hành theo lập trình
- Giám sát hoạt động hệ thống
Vì vậy, tủ điện không chỉ là nơi cấp nguồn mà còn là “bộ não điều khiển” của nhiều hệ thống công nghiệp.
Hỗ trợ kiểm tra và bảo trì
Khi toàn bộ thiết bị được tập trung trong một tủ điện, kỹ thuật viên sẽ dễ dàng hơn trong việc:
- Kiểm tra từng nhánh điện
- Khoanh vùng sự cố
- Thay thế thiết bị nhanh chóng
- Mở rộng hệ thống khi cần
- Đảm bảo vận hành an toàn
Đây là lý do trong các công trình lớn, vai trò của tủ điện càng trở nên quan trọng và không thể thay thế.

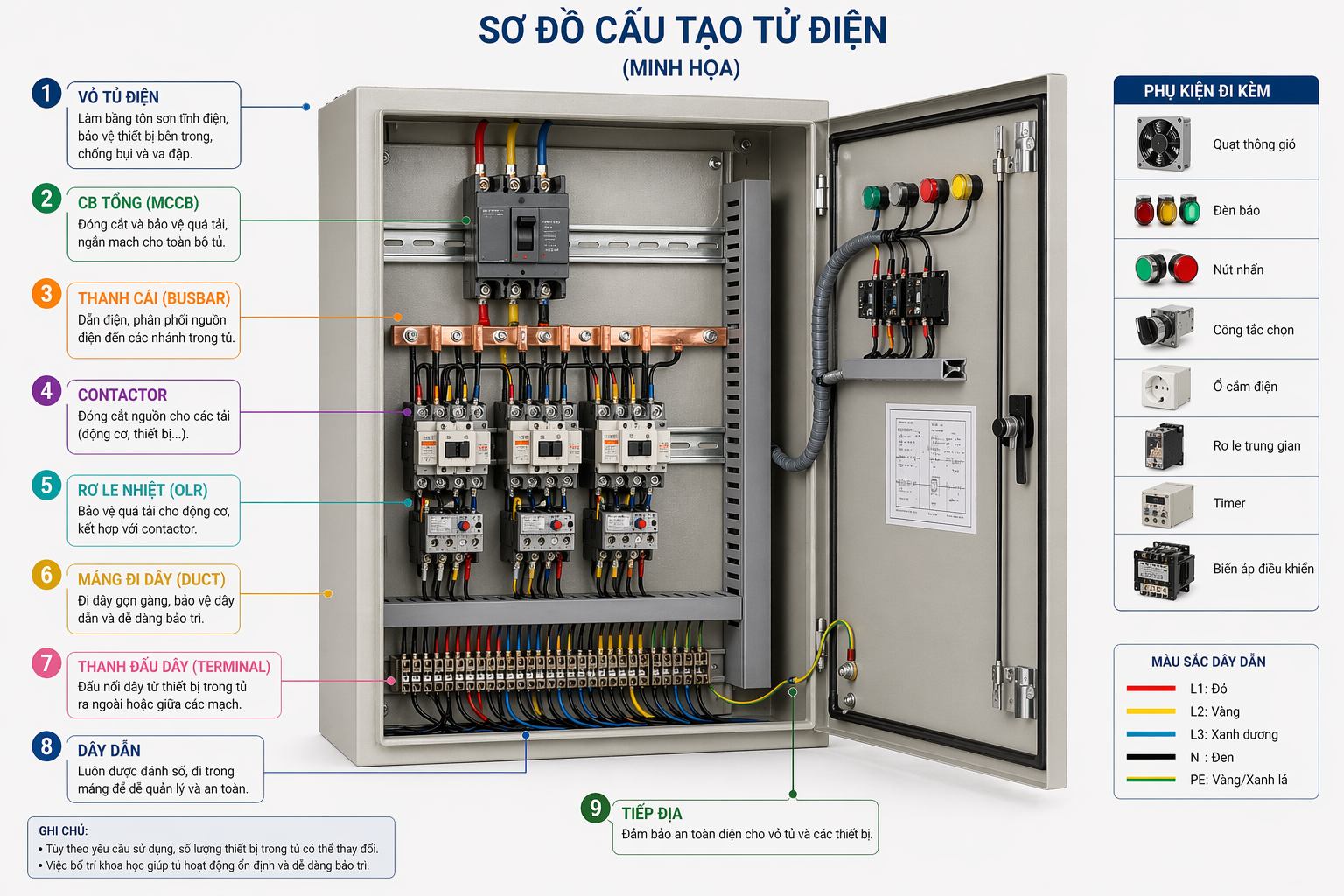

H2: Cấu tạo cơ bản của tủ điện
Muốn hiểu rõ hệ thống tủ điện, bạn cần nhìn vào cấu tạo bên trong của nó. Tùy từng loại tủ mà thành phần có thể khác nhau, nhưng về cơ bản thường gồm các nhóm chính sau.
Vỏ tủ điện
Đây là phần bên ngoài dùng để chứa và bảo vệ các thiết bị bên trong hệ thống điện. Vỏ tủ có thể được làm bằng:
- kim loại
- inox
- nhựa kỹ thuật (trong một số ứng dụng đặc biệt)
Vỏ tủ không chỉ mang tính cơ khí mà còn ảnh hưởng trực tiếp đến:
- độ bền tổng thể
- mức độ an toàn khi vận hành
- khả năng chịu môi trường
- tính thẩm mỹ
- không gian đi dây và bảo trì
Một vỏ tủ tốt cần đảm bảo độ chắc chắn, phù hợp môi trường lắp đặt và có kích thước hợp lý với thiết bị bên trong.
Thiết bị đóng cắt và bảo vệ
Đây là nhóm thiết bị gần như luôn xuất hiện trong mọi hệ thống điện.
Bao gồm:
- Aptomat
- MCCB
- MCB
- Cầu dao
- Cầu chì
- Các thiết bị bảo vệ khác
Nhóm này có nhiệm vụ ngắt nguồn khi cần thao tác hoặc khi xảy ra sự cố, giúp bảo vệ toàn bộ hệ thống điện bên trong tủ điện và thiết bị sử dụng điện.
Thiết bị điều khiển
Ở các hệ thống có mức độ phức tạp cao hơn, bên trong tủ có thể tích hợp thêm các thiết bị điều khiển như:
- Contactor
- Relay
- Timer
- Biến tần
- PLC
- Nút nhấn
- Đèn báo
- Bộ điều khiển chuyên dụng
Nhóm này giúp hệ thống không chỉ phân phối điện mà còn có khả năng điều khiển và tự động hóa quá trình vận hành tải.
Thanh cái và hệ phân phối bên trong
Với các hệ thống có tải lớn hoặc nhiều nhánh, thanh cái đồng và hệ thống phân phối đóng vai trò rất quan trọng.
Đây là phần giúp:
- dẫn điện giữa các thiết bị
- phân chia nguồn rõ ràng
- giảm tình trạng rối dây
- tăng độ an toàn khi vận hành
Dây dẫn, máng đi dây và phụ kiện
Bên trong hệ thống điện không chỉ có thiết bị chính mà còn có các thành phần hỗ trợ:
- dây dẫn
- đầu cos
- máng đi dây
- thanh đấu nối
- nhãn nhận diện
- phụ kiện cố định
Những chi tiết này ảnh hưởng trực tiếp đến độ gọn gàng, mức độ an toàn và khả năng bảo trì lâu dài của toàn bộ hệ thống tủ.
H2:Các loại tủ điện phổ biến hiện nay
Đây là phần rất nhiều người tìm kiếm khi bắt đầu làm điện cho công trình. Việc hiểu rõ từng loại tủ giúp lựa chọn đúng thiết bị, tránh sai sót trong thiết kế và đảm bảo hệ thống vận hành ổn định, an toàn lâu dài.
Tủ điện tổng
Đây là tủ chính nhận nguồn đầu vào và phân phối cho toàn bộ hệ thống phía sau. Tủ điện tổng thường xuất hiện ở:
- nhà xưởng
- tòa nhà
- khu thương mại
- hệ thống sản xuất
- công trình có quy mô lớn
Vai trò của tủ điện tổng
- Nhận nguồn điện từ lưới hoặc máy phát
- Phân chia tải cho toàn bộ hệ thống phía sau
- Bảo vệ tổng hệ thống khi có sự cố lớn
- Là điểm kiểm soát trung tâm của toàn công trình điện
Ngoài ra, tủ điện tổng thường được thiết kế với khả năng chịu tải cao, có hệ thống thanh cái lớn và thiết bị bảo vệ công suất cao để đảm bảo an toàn vận hành liên tục.
Tủ điện phân phối
Sau tủ tổng, hệ thống thường được chia ra nhiều tủ điện phân phối cho từng khu vực hoặc nhóm tải khác nhau.
Ví dụ ứng dụng
- tủ điện tầng
- tủ điện khu văn phòng
- tủ điện chiếu sáng
- tủ điện nhánh
Vai trò của tủ điện phân phối
- Chia nhỏ hệ thống điện từ tủ tổng
- Giúp quản lý từng khu vực dễ dàng hơn
- Giảm rủi ro ảnh hưởng toàn hệ thống khi có sự cố cục bộ
- Thuận tiện cho bảo trì, kiểm tra và sửa chữa
Nhờ có tủ điện phân phối, hệ thống điện trở nên rõ ràng, dễ kiểm soát và linh hoạt hơn rất nhiều trong vận hành thực tế.

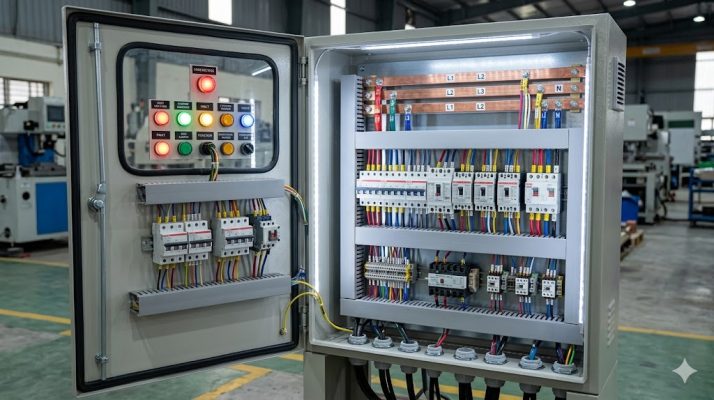

Tủ điện điều khiển
Đây là loại tủ dùng để điều khiển máy móc, bơm, quạt, băng tải hoặc dây chuyền sản xuất trong công nghiệp.
Khác với tủ phân phối, tủ điện điều khiển tập trung nhiều hơn vào logic vận hành và tự động hóa.
Đặc điểm chính
- Điều khiển theo trình tự hoạt động
- Tích hợp hệ thống tự động hóa
- Nhận tín hiệu từ cảm biến hoặc thiết bị ngoại vi
- Có khả năng vận hành theo chương trình cài đặt sẵn
Ứng dụng phổ biến
- hệ thống bơm nước
- dây chuyền sản xuất
- hệ thống HVAC (điều hòa trung tâm)
- máy công nghiệp tự động
Tủ điện điều khiển thường được xem như “bộ não” của hệ thống máy móc trong công trình.
Tủ điện động lực
Loại tủ này thường dùng cho tải công suất lớn, đặc biệt trong môi trường công nghiệp.
Vai trò chính
- Cấp nguồn cho các thiết bị công suất cao
- Điều khiển động cơ lớn
- Phân phối tải nặng trong nhà xưởng
Tủ điện động lực thường đi kèm với các thiết bị có khả năng chịu dòng lớn như MCCB công suất cao, contactor lớn và hệ thống thanh cái chắc chắn.
Ngoài ra, việc thiết kế tủ động lực phải đặc biệt chú ý đến tản nhiệt và độ an toàn khi vận hành liên tục trong thời gian dài.
Tủ điện dân dụng
Trong nhà ở hoặc căn hộ, tủ điện thường đơn giản hơn nhưng vẫn giữ vai trò cực kỳ quan trọng.
Chức năng chính
- Chia điện theo từng khu vực trong nhà
- Bảo vệ quá tải và ngắn mạch
- Hỗ trợ ngắt điện khi sửa chữa
- Có thể tích hợp chống rò điện (ELCB/RCD)
Đặc điểm
- Quy mô nhỏ hơn so với công nghiệp
- Dễ sử dụng và dễ bảo trì
- Thiết kế gọn, ưu tiên an toàn và thẩm mỹ
Dù đơn giản, tủ điện dân dụng vẫn cần được thiết kế đúng kỹ thuật để đảm bảo an toàn cho người sử dụng trong sinh hoạt hằng ngày.
tham khảo thêm tanquochung
H2: Tủ điện công nghiệp khác gì tủ điện dân dụng?
Đây là câu hỏi rất phổ biến.
Tủ điện dân dụng
Thường có đặc điểm:
- tải nhỏ hơn
- cấu hình đơn giản hơn
- ít nhánh hơn
- yêu cầu thẩm mỹ cao hơn trong một số công trình nhà ở
Tủ điện công nghiệp
Thường có đặc điểm:
- tải lớn hơn
- môi trường khắc nghiệt hơn
- nhiều thiết bị điều khiển hơn
- cần độ bền và khả năng mở rộng cao hơn
- yêu cầu logic vận hành phức tạp hơn
Vì vậy, không thể lấy tiêu chí của tủ điện dân dụng để áp cho tủ điện công nghiệp.
H2: Cách chọn tủ điện phù hợp
Đây là phần quan trọng nhất với người mua hàng, kỹ thuật viên và chủ đầu tư.
Chọn theo công năng sử dụng
Trước tiên phải xác định tủ dùng để làm gì:
- phân phối điện
- bảo vệ tổng
- điều khiển máy
- điều khiển chiếu sáng
- cấp nguồn cho khu vực riêng
- dùng trong nhà hay ngoài trời
Không nên chọn tủ chỉ vì “nhìn có vẻ đủ chỗ”.
Chọn theo tải điện thực tế
Một tủ điện phù hợp phải chứa được thiết bị đúng với tải sử dụng thực tế. Nếu chọn quá nhỏ, bên trong sẽ:
- chật thiết bị
- khó đi dây
- khó tản nhiệt
- khó mở rộng về sau
Nếu chọn quá lớn, chi phí lại tăng không cần thiết.
Chọn theo môi trường lắp đặt
Tủ đặt trong nhà, ngoài trời, khu bụi, khu nóng hoặc khu ẩm đều cần tiêu chí khác nhau. Đây là yếu tố ảnh hưởng mạnh đến:
- vật liệu vỏ tủ
- độ kín
- cách thông gió
- tuổi thọ vận hành
Chọn theo khả năng bảo trì và mở rộng
Một lỗi phổ biến là chọn tủ chỉ đủ cho hiện tại. Trong thực tế, hệ thống điện rất hay mở rộng thêm nhánh, thêm tải hoặc thêm thiết bị điều khiển.
Vì vậy, nên chừa:
- không gian thiết bị
- không gian đi dây
- khoảng thao tác kỹ thuật
- dự phòng hợp lý cho tương lai
H2: Những sai lầm thường gặp khi chọn tủ điện
Đây là các lỗi rất hay gặp ở cả công trình dân dụng lẫn công nghiệp.
Chọn tủ quá chật
Đây là lỗi số một. Hệ quả là:
- khó lắp thiết bị
- dây đi rối
- khó tản nhiệt
- khó sửa chữa
- gần như không thể mở rộng
Chỉ nhìn vỏ tủ mà quên cấu hình bên trong
Nhiều người chọn vỏ đẹp, nhưng không xem:
- số lượng thiết bị
- cách bố trí
- phụ kiện đi dây
- thanh cái
- logic phân nhóm tải
Tủ điện tốt không nằm ở bề ngoài, mà ở cách tổ chức bên trong.
Không tính môi trường lắp đặt
Tủ trong nhà khác hoàn toàn với tủ ngoài trời. Nếu chọn sai, hệ thống sẽ nhanh xuống cấp.
Không chừa dự phòng mở rộng
Đây là lỗi rất phổ biến. Ban đầu tủ vẫn đủ, nhưng chỉ sau một thời gian thêm tải hoặc thêm nhánh là phải thay lại cả tủ hoặc sửa rất vất vả.
H2: Kinh nghiệm thực tế để chọn tủ điện tốt hơn
Nếu cần một nguyên tắc ngắn gọn, bạn có thể đi theo thứ tự sau:
- Xác định đúng công năng của tủ
- Xem tải thực tế và khả năng mở rộng
- Chọn đúng môi trường lắp đặt
- Chọn cấu hình bên trong trước, rồi mới chốt vỏ tủ
- Ưu tiên bố trí gọn, dễ bảo trì và có logic rõ ràng
Cách này giúp bạn tránh được phần lớn các lỗi phổ biến khi chọn các loại tủ điện.
Tủ điện không đơn thuần là nơi đặt thiết bị điện, mà là trung tâm điều phối và bảo vệ của toàn bộ hệ thống. Hiểu đúng tủ điện là gì, nắm được cấu tạo và phân loại của nó sẽ giúp bạn chọn giải pháp phù hợp hơn cho nhà ở, công trình và nhà xưởng.
Một chiếc tủ điện tốt không nhất thiết phải lớn nhất hay đắt nhất, mà phải là chiếc tủ:
- đúng công năng
- đúng tải
- đúng môi trường
- dễ bảo trì
- và có khả năng mở rộng trong tương lai
Chọn đúng từ đầu sẽ giúp hệ thống điện an toàn hơn, vận hành ổn định hơn và tiết kiệm rất nhiều chi phí sửa chữa về sau.
