Thiết kế tủ điện điều khiển theo yêu cầu là giải pháp giúp doanh nghiệp sở hữu một hệ thống điện vận hành ổn định, thông minh và an toàn. Thay vì dùng những mẫu tủ tiêu chuẩn, việc thiết kế riêng giúp đảm bảo mọi chi tiết phù hợp với công suất, quy trình và đặc thù từng dây chuyền sản xuất. Bài viết dưới đây sẽ giúp bạn hiểu rõ vai trò, quy trình và lợi ích khi lựa chọn dịch vụ thiết kế tủ điện điều khiển chuyên nghiệp.
Tổng quan về tủ điện điều khiển theo yêu cầu
Tủ điện điều khiển là “trái tim” của toàn bộ hệ thống điện công nghiệp. Đây là nơi tập trung các thiết bị đóng cắt, bảo vệ, điều khiển và giám sát hoạt động của máy móc, động cơ, quạt gió, bơm nước, hệ thống chiếu sáng…
Khi được thiết kế tủ điện điều khiển theo yêu cầu, toàn bộ cấu hình, sơ đồ mạch và bố trí linh kiện được tối ưu riêng cho từng ứng dụng, giúp vận hành chính xác và giảm tối đa rủi ro sự cố.
Trong thời đại tự động hóa, các nhà máy cần đến những tủ điện điều khiển công nghiệp theo yêu cầu có khả năng giao tiếp PLC, HMI, biến tần và cảm biến để vận hành linh hoạt, tiết kiệm năng lượng và dễ dàng mở rộng hệ thống. Tủ điều khiển theo yêu cầu không chỉ giúp tối ưu chi phí đầu tư mà còn mang lại lợi thế cạnh tranh dài hạn cho doanh nghiệp.
Ứng dụng của tủ điện điều khiển sản xuất theo yêu cầu rất đa dạng – từ dây chuyền đóng gói, xử lý nước thải, kho lạnh đến hệ thống chiếu sáng hay băng tải công nghiệp. Dù trong bất kỳ lĩnh vực nào, giải pháp thiết kế riêng vẫn luôn mang lại hiệu quả vận hành vượt trội so với các tủ điện đóng gói sẵn.
Thông tin cần có trong bản vẽ thiết kế tủ điện
Để thiết kế tủ điện điều khiển theo yêu cầu, kỹ sư cần nắm rõ toàn bộ thông số kỹ thuật và điều kiện thực tế của hệ thống. Bản vẽ thiết kế không chỉ thể hiện sơ đồ mạch điện mà còn bao gồm chi tiết cơ khí, kích thước và bố trí linh kiện.
Trước hết là thông số tải và điện áp định mức – yếu tố quyết định công suất và dòng điện vận hành của tủ. Kích thước vỏ tủ cũng cần được xác định rõ: chiều cao, chiều sâu, kiểu dáng (tủ đứng, tủ treo, tủ âm tường). Vật liệu chế tạo phổ biến gồm thép CT3 hoặc inox 304, tùy môi trường lắp đặt.
Phần quan trọng nhất là sơ đồ mạch điện và điều khiển, thể hiện đầy đủ cách bố trí các phần tử như contactor, rơ le, PLC, biến tần, aptomat, dây dẫn và thiết bị bảo vệ. Các ký hiệu điện được trình bày rõ ràng giúp đội ngũ thi công dễ dàng lắp ráp và kiểm tra.

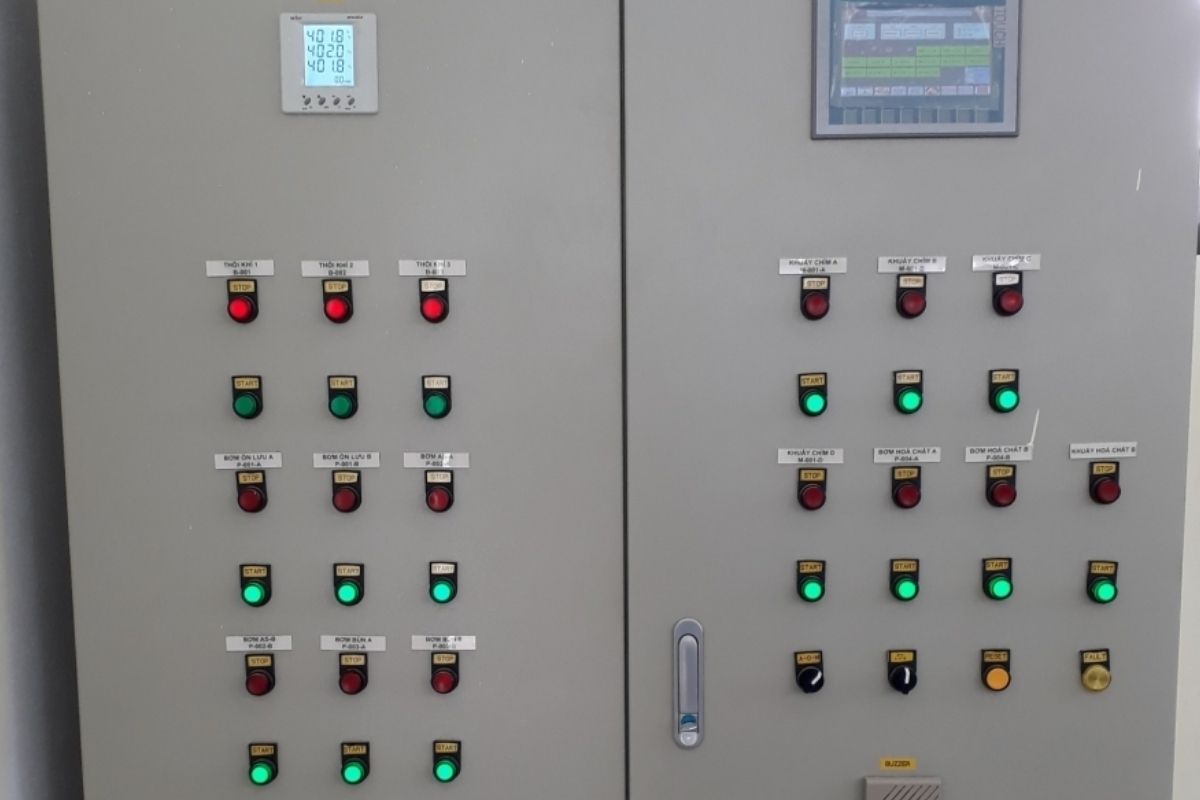

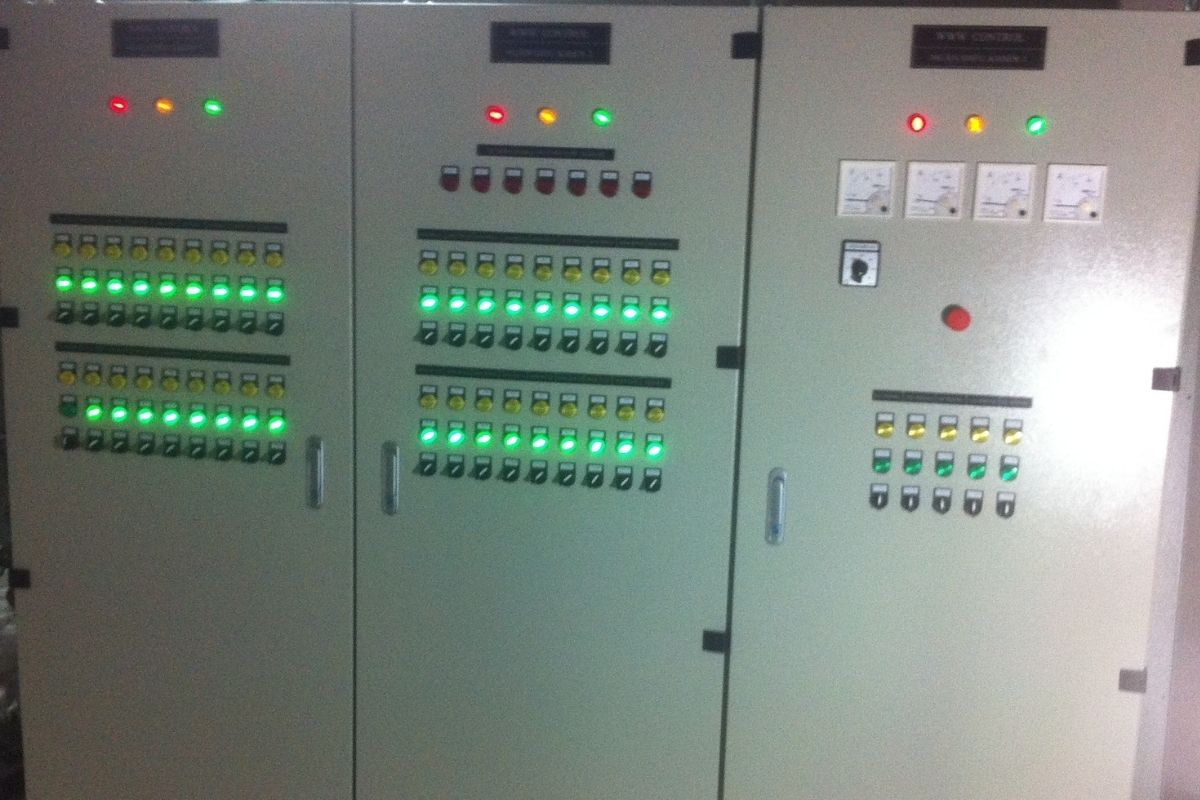

Một bản vẽ thiết kế hoàn chỉnh phải có bảng điều khiển trực quan, bao gồm đèn báo, đồng hồ đo dòng – áp, nút nhấn, công tắc… giúp người vận hành quan sát và thao tác an toàn, chính xác.
Quy trình thiết kế và lắp đặt tủ điện điều khiển
Quy trình thiết kế tủ điện điều khiển theo yêu cầu thường trải qua 5 giai đoạn chính: khảo sát – thiết kế – chọn vật tư – gia công lắp đặt – kiểm tra bàn giao. Mỗi bước đều đòi hỏi sự chính xác và kinh nghiệm chuyên môn cao.
Khảo sát và phân tích yêu cầu
Kỹ sư tiến hành khảo sát thực tế, nắm rõ mục đích sử dụng: điều khiển động cơ, quạt, bơm nước hay dây chuyền sản xuất tự động. Việc tính toán công suất tổng và dòng định mức giúp xác định đúng thiết bị cần dùng và loại tủ phù hợp.
Với các hệ thống lớn, thiết kế tủ điện điều khiển theo yêu cầu cần đảm bảo khả năng vận hành liên tục, có dự phòng và dễ bảo trì.
Thiết kế bản vẽ kỹ thuật
Từ dữ liệu thu thập được, kỹ sư sử dụng phần mềm như AutoCAD Electrical hoặc EPLAN để vẽ sơ đồ nguyên lý và bố trí tủ điện.
Bản vẽ thể hiện chi tiết vị trí từng linh kiện, đường đi dây, hướng dòng điện và quy tắc vận hành. Trong một số dự án, mô phỏng 3D còn được thực hiện để khách hàng dễ dàng hình dung tủ điện thực tế.
Lựa chọn và bóc tách vật tư
Sau khi bản vẽ được duyệt, đội ngũ kỹ thuật chọn các linh kiện phù hợp: aptomat, PLC, contactor, biến tần, rơ le nhiệt… Tất cả đều được tính toán theo tiêu chuẩn công suất, tải và môi trường hoạt động. Bước bóc tách vật tư giúp ước tính chính xác chi phí sản xuất tủ điện và đảm bảo không thiếu thiết bị trong quá trình thi công.
Gia công, lắp đặt và đấu nối

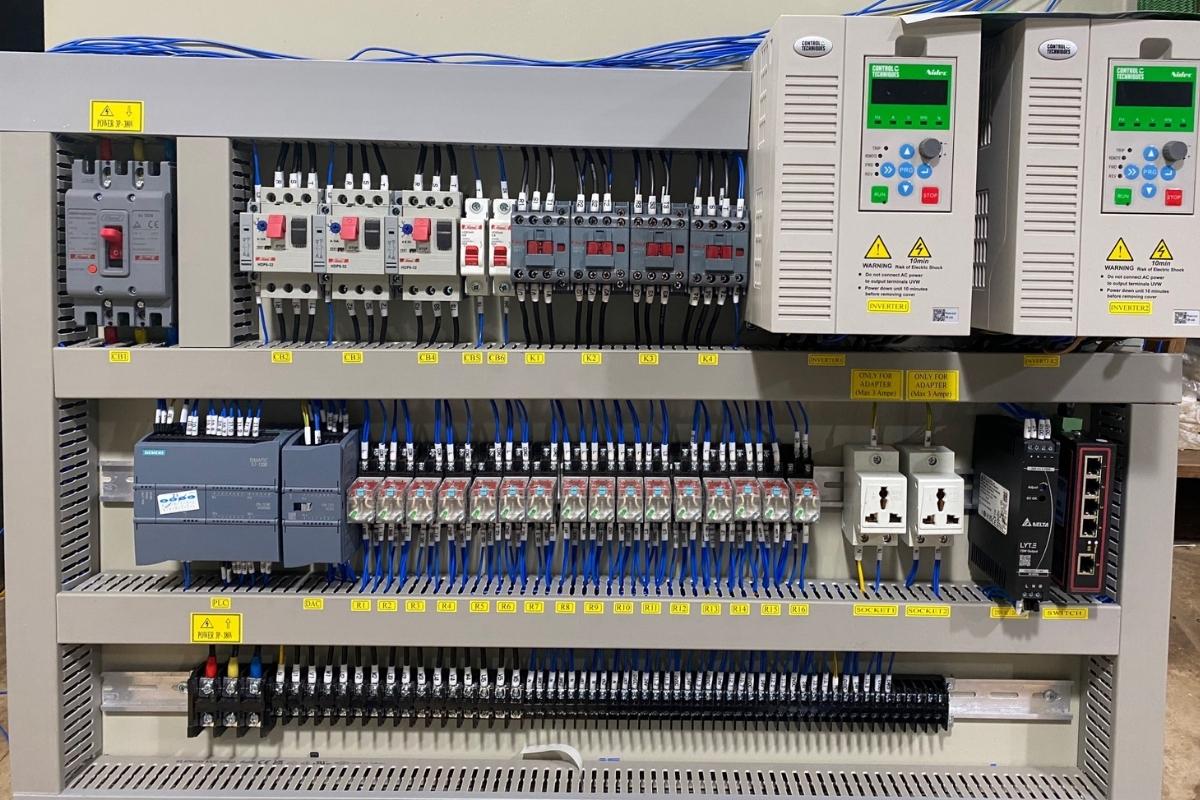

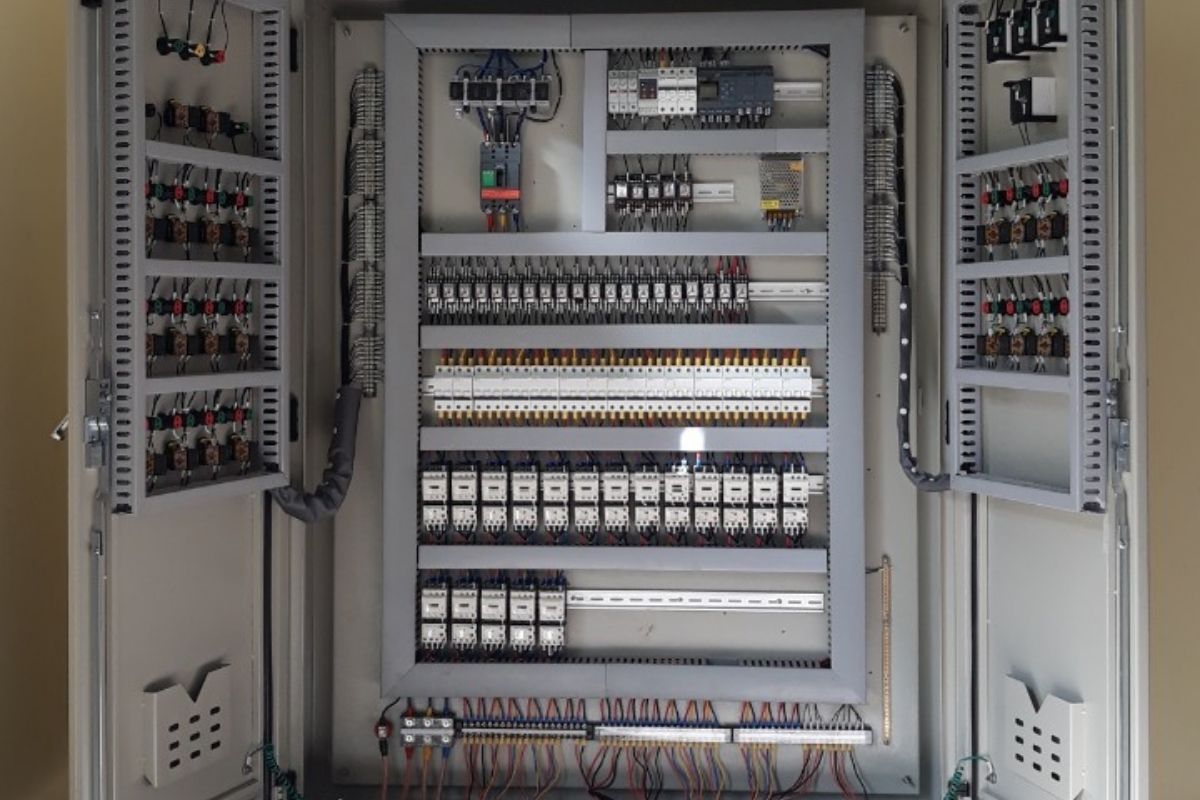

Tủ điện được gia công theo kích thước và vật liệu đã thiết kế. Các thiết bị được bố trí gọn gàng, nhóm điều khiển và nhóm đóng cắt tách biệt rõ ràng để dễ bảo trì.
Dây dẫn được đi trong ống ghen, đánh số thứ tự và phân màu để tránh nhầm lẫn. Dây tín hiệu và dây động lực được bố trí tách riêng nhằm giảm nhiễu điện từ.
Trong dịch vụ thiết kế tủ điện điều khiển theo yêu cầu, lập trình PLC là khâu quan trọng, giúp điều khiển chính xác chu trình hoạt động, đảm bảo tương tác giữa cảm biến, biến tần và hệ thống SCADA.
Kiểm tra và bàn giao
Trước khi bàn giao, tủ điện được kiểm tra kỹ các điểm đấu nối, đo cách điện, chạy thử không tải và có tải. Các bản vẽ kỹ thuật và sơ đồ mạch điện được in ra kèm file mềm để khách hàng lưu trữ. Cuối cùng, tủ được vệ sinh sạch sẽ, bàn giao và hướng dẫn vận hành.
Các loại tủ điện điều khiển phổ biến và linh kiện thiết yếu
Trong thiết kế tủ điện điều khiển theo yêu cầu, kỹ sư cần phân biệt rõ từng loại tủ theo mục đích sử dụng. Mỗi loại tủ đảm nhận một vai trò riêng trong hệ thống.
Tủ điều khiển PLC/SCADA được dùng trong các dây chuyền tự động, có khả năng giao tiếp dữ liệu, lưu trữ và hiển thị thông tin qua màn hình HMI.
Tủ điện động lực chuyên cấp nguồn cho động cơ, máy bơm, quạt công suất lớn.
Tủ điện điều khiển chiếu sáng, tủ ATS hay tủ bơm chữa cháy cũng là những loại được sử dụng phổ biến trong các khu công nghiệp và tòa nhà.
Linh kiện trong tủ điện bao gồm:
- Thiết bị điều khiển: PLC, biến tần, bộ điều khiển nhiệt độ hoặc áp suất.
- Thiết bị đóng cắt – bảo vệ: aptomat, contactor, rơ le nhiệt, bộ bảo vệ mất pha.
- Thiết bị hiển thị: đèn báo, đồng hồ đo, nút nhấn điều khiển.
- Phụ kiện: cầu đấu, thanh ray, máng cáp, quạt tản nhiệt, lưới lọc bụi.
Sự phối hợp chuẩn xác giữa các thành phần này quyết định đến độ bền và an toàn của toàn bộ hệ thống tủ điện.
Tiêu chuẩn và lưu ý trong thiết kế tủ điện điều khiển
Một hệ thống được thiết kế tủ điện điều khiển theo yêu cầu chuyên nghiệp luôn tuân thủ các tiêu chuẩn an toàn quốc tế như IEC 61439, NEMA hoặc JIS. Vật liệu vỏ tủ thường làm bằng thép tấm sơn tĩnh điện hoặc inox 304/316, có khả năng chống ăn mòn, chịu nhiệt và bảo vệ IP65 chống nước bụi hiệu quả.
Độ dày của vỏ tủ từ 1.5 đến 3.0mmT tùy theo kích thước. Mọi đường cắt, khoan, hàn đều phải chính xác để tránh ảnh hưởng đến việc lắp ráp và an toàn điện.
Trong quá trình thiết kế, kỹ sư cần am hiểu nguyên lý điện, cấu hình linh kiện và đặc tính tải để tránh rủi ro vận hành.
Một chi tiết sai sót nhỏ trong sơ đồ mạch hoặc bố trí linh kiện có thể khiến máy móc ngừng hoạt động, gây thiệt hại lớn cho doanh nghiệp.
Dịch vụ thi công và thiết kế tủ điện điều khiển chuyên nghiệp
Lựa chọn dịch vụ thiết kế tủ điện điều khiển theo yêu cầu là bước quan trọng để đảm bảo chất lượng và độ bền của hệ thống. Đơn vị uy tín sẽ đồng hành cùng khách hàng từ khâu khảo sát, lên bản vẽ, lắp đặt đến nghiệm thu.
Với đội ngũ kỹ sư nhiều năm kinh nghiệm, quy trình sản xuất khép kín và hệ thống kiểm tra nghiêm ngặt, dịch vụ này giúp doanh nghiệp tiết kiệm thời gian, tối ưu chi phí và hạn chế sự cố trong quá trình vận hành.
Đặc biệt, mọi thiết kế tủ điện điều khiển theo yêu cầu đều được kiểm thử thực tế, đảm bảo tính ổn định, dễ bảo trì và sẵn sàng mở rộng khi dây chuyền nâng cấp.
Nếu bạn đang tìm kiếm giải pháp thiết kế tủ điện điều khiển động cơ hoặc hệ thống PLC phức tạp, hãy lựa chọn đơn vị có kinh nghiệm trong lĩnh vực điện công nghiệp, tự động hóa và có xưởng gia công trực tiếp để đảm bảo chất lượng từng chi tiết.
Thiết kế tủ điện điều khiển theo yêu cầu không chỉ giúp doanh nghiệp chủ động trong quản lý hệ thống điện mà còn nâng cao hiệu suất sản xuất, giảm rủi ro và tối ưu chi phí dài hạn. Mỗi công trình, mỗi dây chuyền sản xuất đều có yêu cầu riêng, và chỉ khi được thiết kế đúng chuẩn – hệ thống mới vận hành an toàn, bền bỉ và thông minh.
Nếu bạn đang cần thiết kế tủ điện điều khiển theo yêu cầu, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết, khảo sát thực tế và nhận báo giá cạnh tranh.
Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn xây dựng thiết kế tủ điện điều khiển theo yêu cầu tối ưu nhất – đảm bảo an toàn, tiết kiệm và hiệu quả cho hệ thống của bạn.
