Thiết kế và lắp đặt tủ điện không chỉ là việc sắp vài thiết bị vào trong một chiếc vỏ tủ. Với môi trường công nghiệp, đây là công việc liên quan trực tiếp đến độ an toàn, tính ổn định và khả năng vận hành lâu dài của cả hệ thống.
Nếu làm tốt ngay từ đầu, tủ điện sẽ gọn, dễ bảo trì, đủ chỗ mở rộng và giảm rủi ro phát sinh khi đưa vào chạy thật. Nhưng nếu làm theo kiểu chắp vá, thiếu tính toán, hệ quả thường chỉ xuất hiện sau khi lắp xong và lúc đó chi phí sửa đổi sẽ cao hơn rất nhiều. Bài viết này sẽ giúp bạn nhìn rõ quy trình thiết kế tủ điện công nghiệp và các điểm cần kiểm soát trước khi triển khai.
Trước hết, cần hiểu đúng: thiết kế tủ điện là thiết kế cái gì?
Khi nhắc đến thiết kế và lắp đặt tủ điện, nhiều người thường nghĩ đơn giản rằng đó là việc chọn kích thước vỏ tủ hoặc sắp xếp thiết bị sao cho vừa trong một không gian nhất định. Tuy nhiên, đó chỉ là phần rất nhỏ và mang tính bề ngoài của toàn bộ quá trình.
Thực tế, thiết kế và lắp đặt tủ điện là một quy trình kỹ thuật tổng thể, liên quan đến cả tư duy hệ thống, tính toán tải, an toàn điện và khả năng vận hành lâu dài.
Thiết kế tủ điện là một hệ thống nhiều lớp

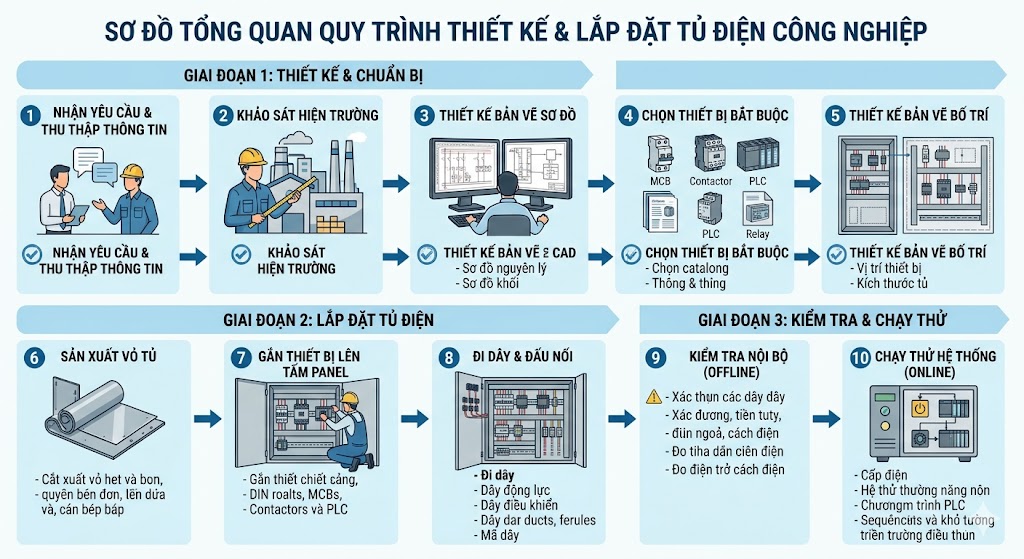

Trong thiết kế và lắp đặt tủ điện, quá trình không chỉ dừng lại ở việc “lắp cho xong”, mà bao gồm nhiều bước liên kết chặt chẽ với nhau:
1. Xác định công năng của tủ điện
Trước tiên trong thiết kế tủ điện, cần xác định rõ tủ điện này dùng để làm gì:
- Tủ phân phối tổng (MSB)
- Tủ phân phối nhánh (DB)
- Tủ điều khiển máy móc
- Tủ bơm, tủ chiếu sáng, tủ HVAC…
Mỗi loại tủ trong thiết kế và lắp đặt tủ điện sẽ có yêu cầu kỹ thuật hoàn toàn khác nhau.
2. Xác định tải và nhóm tải
Một bước quan trọng trong thiết kế tủ điện là phân tích tải điện thực tế:
- Tổng công suất tiêu thụ
- Tải động cơ, tải cảm ứng, tải trở
- Dòng khởi động của máy móc
- Cách phân nhóm tải theo khu vực hoặc dây chuyền
Việc tính sai tải trong thiết kế và lắp đặt tủ điện có thể dẫn đến quá tải, sụt áp hoặc mất an toàn khi vận hành.
3. Xây dựng sơ đồ nguyên lý
Trong thiết kế tủ điện, sơ đồ nguyên lý là “xương sống” của toàn bộ hệ thống.
Sơ đồ này thể hiện:
- Cách dòng điện đi trong hệ thống
- Quan hệ giữa các thiết bị bảo vệ
- Cơ chế đóng cắt và điều khiển
Nếu sơ đồ trong thiết kế và lắp đặt tủ điện sai ngay từ đầu, toàn bộ hệ thống phía sau sẽ bị ảnh hưởng.
4. Lựa chọn thiết bị phù hợp
Một phần quan trọng khác của thiết kế tủ điện là chọn thiết bị:
- MCCB, MCB, RCCB
- Contactor, relay, timer
- Biến tần, PLC (nếu có điều khiển tự động)
Trong thiết kế và lắp đặt tủ điện, việc chọn thiết bị không chỉ dựa vào công suất mà còn dựa vào độ bền, thương hiệu, môi trường làm việc và khả năng mở rộng.
5. Bố trí thiết bị trong tủ
Sau khi có thiết bị, thiết kế tủ điện tiếp tục bước bố trí bên trong:
- Sắp xếp theo luồng điện hợp lý
- Tách khu vực động lực và điều khiển
- Đảm bảo khoảng cách an toàn
- Thuận tiện cho thao tác và bảo trì
Một bố trí tốt trong thiết kế và lắp đặt tủ điện giúp giảm lỗi vận hành và tăng tuổi thọ thiết bị.
6. Đi dây, tản nhiệt và khả năng mở rộng
Trong thiết kế tủ điện, đi dây không chỉ là “kết nối”, mà còn phải:
- Gọn gàng, có đánh số rõ ràng
- Tránh nhiễu tín hiệu điều khiển
- Đảm bảo an toàn điện
Ngoài ra, thiết kế và lắp đặt tủ điện còn phải tính đến:
- Khả năng tản nhiệt bên trong tủ
- Không gian để mở rộng sau này
- Thuận tiện khi bảo trì hoặc thay thế thiết bị
7. Chọn vỏ tủ và triển khai lắp đặt
Cuối cùng, trong toàn bộ quy trình thiết kế và lắp đặt tủ điện, mới đến bước chọn vỏ tủ:
- Kích thước phù hợp với thiết bị
- Vật liệu (thép sơn tĩnh điện, inox…)
- Cấp bảo vệ IP phù hợp môi trường
Sau đó là giai đoạn lắp đặt thực tế, đấu nối và kiểm tra vận hành.
tham khao thêm tanquochung
Vì sao thiết kế tủ điện công nghiệp phải làm bài bản?
Trong lĩnh vực công nghiệp, thiết kế và lắp đặt tủ điện không thể làm theo kiểu ước lượng hay “lắp cho chạy được là xong”. Nếu trong dân dụng, một sai sót nhỏ chỉ gây bất tiện, thì trong công nghiệp, chỉ một lỗi trong thiết kế tủ điệncũng có thể kéo theo nhiều hệ quả nghiêm trọng về an toàn, vận hành và chi phí.
1. Ảnh hưởng trực tiếp đến an toàn hệ thống
Trong thiết kế và lắp đặt tủ điện, yếu tố an toàn luôn được đặt lên hàng đầu. Nếu chọn sai thiết bị, đấu nối không đúng tiêu chuẩn hoặc bố trí không hợp lý, hệ thống có thể gặp các vấn đề như:
- Tủ điện bị quá nhiệt khi vận hành lâu dài
- Khó thao tác khi cần xử lý sự cố
- Khó kiểm tra, bảo trì định kỳ
- Tăng nguy cơ chập điện, phóng hồ quang hoặc cháy nổ
Một thiết kế tủ điện không chuẩn ngay từ đầu sẽ làm giảm mức độ an toàn tổng thể của cả hệ thống nhà xưởng.
2. Ảnh hưởng đến sự ổn định khi vận hành
Trong thực tế sản xuất, một hệ thống thiết kế và lắp đặt tủ điện không hợp lý có thể gây ra nhiều vấn đề trong quá trình vận hành như:
- Máy móc hoạt động không ổn định
- Thiết bị bảo vệ tác động sai hoặc không đúng thời điểm
- Khó cô lập sự cố khi có lỗi xảy ra
- Hệ thống điều khiển không theo đúng ý đồ thiết kế ban đầu
Nếu thiết kế tủ điện không tính đúng logic vận hành, toàn bộ dây chuyền sản xuất có thể bị ảnh hưởng, dẫn đến gián đoạn và giảm hiệu suất.
3. Ảnh hưởng đến công tác bảo trì và sửa chữa
Một hệ thống thiết kế và lắp đặt tủ điện kém khoa học sẽ khiến việc bảo trì trở nên rất khó khăn:
- Tủ quá chật, khó tiếp cận thiết bị bên trong
- Đi dây lộn xộn, không có quy chuẩn rõ ràng
- Thiếu nhãn đánh dấu cho từng thiết bị và dây dẫn
- Không có sơ đồ hoặc bố trí không đúng thực tế
Điều này khiến kỹ thuật viên mất rất nhiều thời gian cho mỗi lần kiểm tra, sửa chữa, thậm chí làm tăng nguy cơ thao tác sai trong quá trình bảo trì.
4. Ảnh hưởng đến khả năng mở rộng hệ thống
Trong công nghiệp, nhu cầu mở rộng gần như là điều chắc chắn. Tuy nhiên, nếu thiết kế tủ điện ban đầu chỉ vừa đủ cho nhu cầu hiện tại, thì về sau sẽ gặp rất nhiều hạn chế:
- Không còn không gian để lắp thêm thiết bị
- Phải thay đổi toàn bộ bố trí bên trong tủ
- Chi phí nâng cấp cao và gây gián đoạn sản xuất
- Thời gian cải tạo kéo dài, ảnh hưởng tiến độ vận hành
Một thiết kế và lắp đặt tủ điện tốt luôn phải tính trước khả năng mở rộng, dự phòng công suất và không gian lắp đặt ngay từ đầu.
Bắt đầu thiết kế tủ điện từ đâu?
Đây là câu hỏi rất quan trọng trong quá trình thiết kế và lắp đặt tủ điện công nghiệp.
Sai lầm phổ biến nhất là bắt đầu từ vỏ tủ hoặc từ danh sách thiết bị có sẵn. Tuy nhiên, cách tiếp cận đúng trong thiết kế tủ điện luôn phải bắt đầu từ công năng và yêu cầu vận hành thực tế.
Bước 1: Xác định tủ dùng để làm gì
Trong bất kỳ dự án thiết kế và lắp đặt tủ điện nào, bước đầu tiên luôn là xác định rõ chức năng của tủ:
- Tủ phân phối điện tổng hay phân phối nhánh?
- Tủ điều khiển máy móc hay điều khiển động cơ?
- Tủ động lực cấp nguồn cho tải lớn?
- Hay tủ kết hợp cả điều khiển và phân phối?
Chỉ khi xác định rõ công năng trong thiết kế tủ điện, mới có thể lựa chọn đúng thiết bị và xây dựng cấu trúc hợp lý bên trong.
Ví dụ thực tế
- Tủ điện tổng (MSB): ưu tiên phân phối, bảo vệ và quản lý tải
- Tủ điều khiển bơm: ưu tiên logic điều khiển và bảo vệ động cơ
- Tủ máy riêng: tập trung vào chức năng của từng thiết bị cụ thể
- Tủ động lực: ưu tiên cấp nguồn và đóng cắt tải công suất lớn
Nếu bỏ qua bước này trong thiết kế và lắp đặt tủ điện, toàn bộ các bước sau sẽ dễ bị sai hướng.
Bước 2: Xác định tải và nhóm tải
Đây là nền tảng quan trọng nhất trong thiết kế tủ điện công nghiệp.
Khi thực hiện thiết kế và lắp đặt tủ điện, cần xác định rõ:
- Tải nào đi qua tủ
- Tổng công suất tải
- Tải chạy liên tục hay gián đoạn
- Có động cơ hay không
- Dòng khởi động có lớn không
- Số lượng nhánh tải
- Có nhu cầu mở rộng hay không
Một bản thiết kế tủ điện không thể chính xác nếu dữ liệu tải đầu vào không rõ ràng.
Hệ quả nếu xác định tải sai
Trong quá trình thiết kế và lắp đặt tủ điện, nếu tính sai tải sẽ dẫn đến:
- Thiết bị bị chọn nhỏ hơn thực tế
- Dây dẫn và thanh cái không đủ khả năng chịu tải
- Bố trí bên trong tủ bị thiếu không gian
- Hệ thống bảo vệ hoạt động không ổn định
- Tủ nhanh chóng quá tải khi vận hành thực tế
Nguyên tắc quan trọng
Trong thiết kế tủ điện công nghiệp, không nên chỉ thiết kế vừa đủ tải hiện tại. Luôn cần có phần dự phòng hợp lý để phù hợp với sự mở rộng trong tương lai của hệ thống sản xuất.
Bước 3: Xây dựng sơ đồ nguyên lý
Sau khi có công năng và tải, bước tiếp theo trong thiết kế và lắp đặt tủ điện là xây dựng sơ đồ nguyên lý.
Sơ đồ này thể hiện toàn bộ logic hoạt động của tủ:
- Nguồn điện đi như thế nào
- Thiết bị bảo vệ đặt ở đâu
- Từng nhánh tải được cấp ra sao
- Logic điều khiển giữa các thiết bị
- Liên động và cơ chế vận hành hệ thống
Một sơ đồ tốt trong thiết kế tủ điện giúp cả đội thiết kế, lắp đặt và vận hành hiểu đúng hệ thống ngay từ đầu.
Nếu thiếu sơ đồ rõ ràng trong thiết kế và lắp đặt tủ điện, quá trình thi công sẽ dễ bị:
- Làm theo kinh nghiệm
- Đi dây thiếu logic
- Khó kiểm tra khi xảy ra sự cố
- Khó bảo trì về sau
Bước 4: Chọn thiết bị phù hợp
Trong thiết kế và lắp đặt tủ điện, lựa chọn thiết bị là bước rất quan trọng và dễ bị ảnh hưởng bởi giá cả hoặc thói quen.
Các thiết bị thường dùng trong thiết kế tủ điện gồm:
- MCCB, MCB
- Contactor
- Relay nhiệt
- Timer
- Biến tần
- PLC
- Đồng hồ đo điện
- Thiết bị bảo vệ chuyên dụng
Nguyên tắc chọn thiết bị
Trong thiết kế và lắp đặt tủ điện, thiết bị cần được chọn dựa trên:
- Tải thực tế
- Môi trường vận hành
- Chức năng hệ thống
- Khả năng mở rộng
- Sự tương thích giữa các thiết bị
Lưu ý quan trọng
Ngoài thiết bị chính, trong thiết kế tủ điện cần quan tâm đến:
- Máng đi dây
- Cầu đấu
- Thanh cái
- Đầu cos
- Nhãn thiết bị
- Quạt tản nhiệt nếu cần
Những yếu tố này ảnh hưởng trực tiếp đến độ gọn gàng và khả năng bảo trì của hệ thống thiết kế và lắp đặt tủ điện.

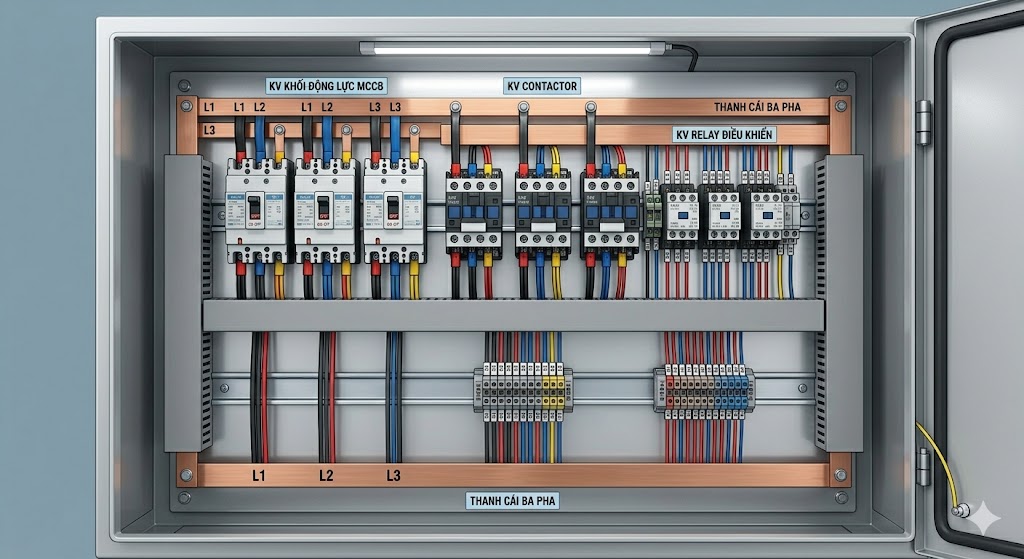

Bước 5: Bố trí thiết bị bên trong tủ
Đây là bước thể hiện rõ nhất chất lượng của một bản thiết kế tủ điện công nghiệp.
Một tủ điện được thiết kế tốt trong thiết kế và lắp đặt tủ điện phải đảm bảo:
- Thiết bị chính dễ quan sát và thao tác
- Các nhóm thiết bị được sắp xếp theo logic
- Đường đi dây rõ ràng, không chồng chéo
- Có khoảng trống bảo trì
- Đảm bảo khả năng tản nhiệt
- Không bố trí quá chật
Vai trò của bố trí trong thiết kế tủ điện
Cùng một hệ thống, nếu thiết kế tủ điện bố trí hợp lý sẽ:
- Dễ kiểm tra và sửa chữa
- Giảm lỗi vận hành
- Tăng độ ổn định
- Hỗ trợ nâng cấp sau này
Ngược lại, nếu bố trí sai trong thiết kế và lắp đặt tủ điện, tủ sẽ:
- Khó bảo trì
- Dễ nóng
- Rối dây
- Tăng rủi ro sự cố
Bước 6: Chọn vỏ tủ phù hợp
Trong quy trình thiết kế và lắp đặt tủ điện, vỏ tủ chỉ nên được chọn sau khi đã hoàn thiện thiết kế bên trong.
Cần xem xét:
- Môi trường lắp đặt (trong nhà / ngoài trời)
- Mức độ bụi, ẩm, nhiệt
- Kiểu lắp đặt (treo tường hay đứng sàn)
- Không gian thực tế cho thiết bị
- Khả năng đi dây vào ra
Một sai lầm phổ biến trong thiết kế tủ điện là chọn vỏ trước, dẫn đến thiếu không gian hoặc không phù hợp môi trường vận hành.
Bước 7: Lắp đặt và đi dây trong tủ
Sau khi hoàn tất thiết kế và lắp đặt tủ điện trên bản vẽ, bước tiếp theo là thi công thực tế.
Trong quá trình lắp đặt, cần đảm bảo:
- Lắp thiết bị đúng vị trí thiết kế
- Siết chặt cơ khí và điện
- Đi dây đúng sơ đồ
- Dùng đầu cos đạt chuẩn
- Cố định dây gọn gàng
- Đánh nhãn đầy đủ
- Giữ tủ sạch và có logic rõ ràng
Một hệ thống thiết kế tủ điện tốt nhưng đi dây kém vẫn được xem là chưa đạt yêu cầu.
Bước 8: Kiểm tra, chạy thử và bàn giao
Đây là bước cuối cùng trong quy trình thiết kế và lắp đặt tủ điện công nghiệp.
Cần kiểm tra:
- Đấu nối đúng theo sơ đồ
- Thiết bị hoạt động chính xác
- Logic điều khiển đúng
- Hệ thống bảo vệ tác động chuẩn
- Không có điểm nóng hoặc lỏng tiếp xúc
- Cơ khí tủ hoạt động ổn định
Vì sao bước này quan trọng?
Trong thiết kế tủ điện, nhiều lỗi không thể phát hiện bằng mắt thường. Chỉ khi chạy thử thực tế mới phát hiện:
- Sai logic điều khiển
- Sai thứ tự vận hành
- Cài đặt chưa đúng
- Tương tác thiết bị không ổn định
Những lỗi phổ biến khi thiết kế và lắp đặt tủ điện công nghiệp
Đây là phần rất thực tế vì gần như công trình nào cũng có thể gặp.
Lỗi 1: Chọn tủ quá chật
Đây là lỗi phổ biến nhất. Hậu quả là:
- đi dây rối
- khó bảo trì
- nóng
- không thể mở rộng
Lỗi 2: Thiết kế theo thiết bị sẵn có, không theo công năng
Điều này làm tủ mất logic và nhanh bộc lộ điểm yếu khi đưa vào vận hành thật.
Lỗi 3: Không chừa dự phòng mở rộng
Nhà máy và xưởng sản xuất rất hay thay đổi. Nếu không chừa từ đầu, việc nâng cấp sau này sẽ rất mệt.
Lỗi 4: Bố trí thiết bị không khoa học
Tủ điện nhìn sẽ rất rối, khó dò mạch và khó sửa.
Lỗi 5: Đi dây thiếu gọn và thiếu nhãn
Đây là lỗi khiến công tác bảo trì sau này mất thời gian gấp nhiều lần.
Lỗi 6: Không kiểm tra kỹ trước bàn giao
Nhiều lỗi nhỏ nếu phát hiện ở xưởng thì sửa rất nhanh, nhưng nếu ra công trình mới phát hiện thì chi phí và thời gian đều đội lên nhiều.
Kết luận
Thiết kế tủ điện và lắp đặt tủ điện công nghiệp là một quá trình có logic rất rõ:
bắt đầu từ công năng, đi qua tải, sơ đồ, chọn thiết bị, bố trí trong tủ, rồi mới đến lắp ráp và chạy thử.
Làm đúng ngay từ đầu sẽ giúp tủ:
- an toàn hơn
- gọn hơn
- dễ bảo trì hơn
- dễ mở rộng hơn
- ổn định hơn trong quá trình vận hành lâu dài
Nếu cần nhớ một nguyên tắc ngắn gọn, bạn chỉ cần giữ ý này:
đừng làm tủ điện như một cái hộp chứa thiết bị, hãy làm nó như một hệ thống vận hành có trật tự.
