Kích thước tủ rack 19U chuẩn 19 inch là thông số quan trọng giúp người dùng lựa chọn đúng loại tủ mạng phù hợp cho hệ thống thiết bị của mình. Dòng tủ này được thiết kế theo tiêu chuẩn quốc tế, đảm bảo khả năng tương thích cao và dễ dàng lắp đặt. Việc hiểu rõ kích thước tủ rack 19U chuẩn 19 inch sẽ giúp tối ưu không gian, tăng độ an toàn và đảm bảo hệ thống vận hành hiệu quả lâu dài.

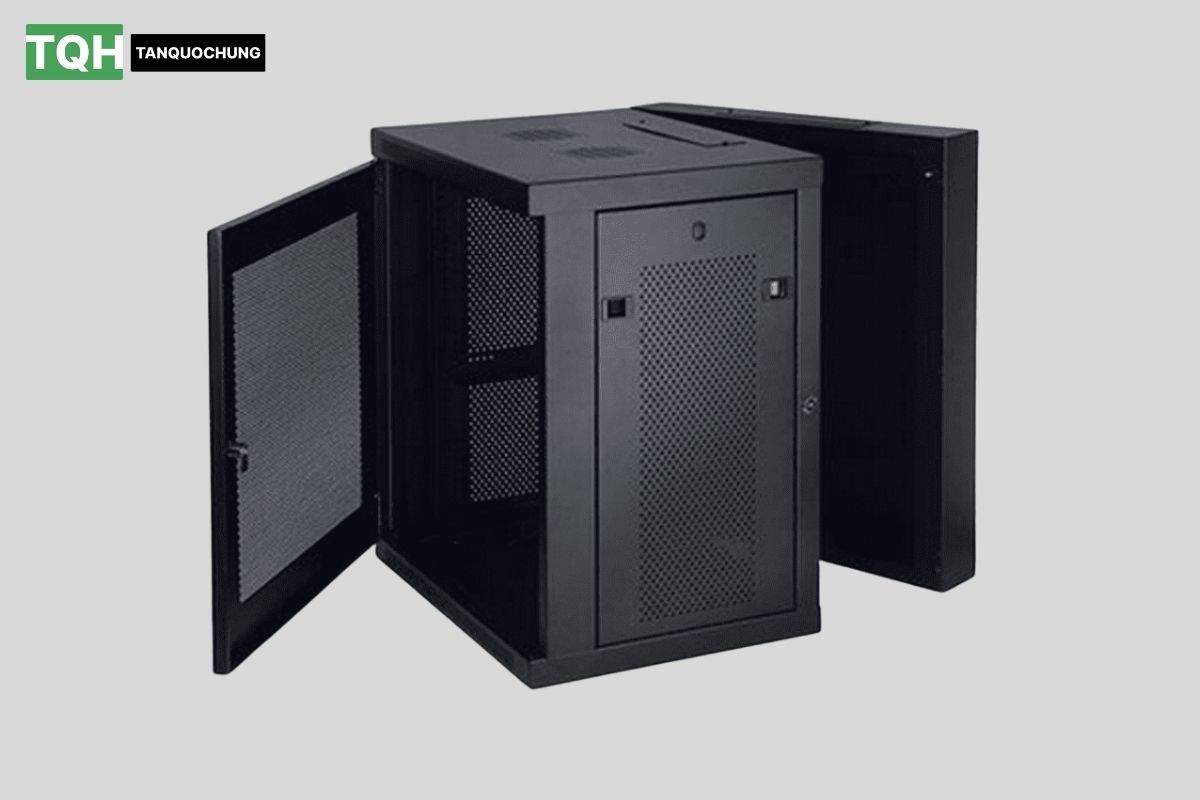

Tổng quan về tủ rack 19U chuẩn 19 inch
Tủ rack 19U là một trong những loại tủ mạng được sử dụng rộng rãi trong các trung tâm dữ liệu và phòng kỹ thuật. Tủ rack nói chung là khung kim loại tiêu chuẩn dùng để chứa, bảo vệ và tổ chức các thiết bị mạng như server, switch, router hoặc UPS.
Tủ rack 19 inch là thuật ngữ thể hiện chiều rộng tiêu chuẩn của tủ, tương đương khoảng 48,26cm, đảm bảo mọi thiết bị mạng sản xuất theo chuẩn quốc tế đều có thể lắp vừa. Trong đó, tủ 19U biểu thị chiều cao của tủ được tính theo đơn vị U, với 1U tương đương 1.75 inch.
Nhờ sự đồng bộ này, kích thước tủ rack 19U chuẩn 19 inch trở thành chuẩn mực được các kỹ sư và doanh nghiệp lựa chọn khi cần xây dựng hệ thống mạng hoặc trung tâm dữ liệu quy mô nhỏ đến trung bình.

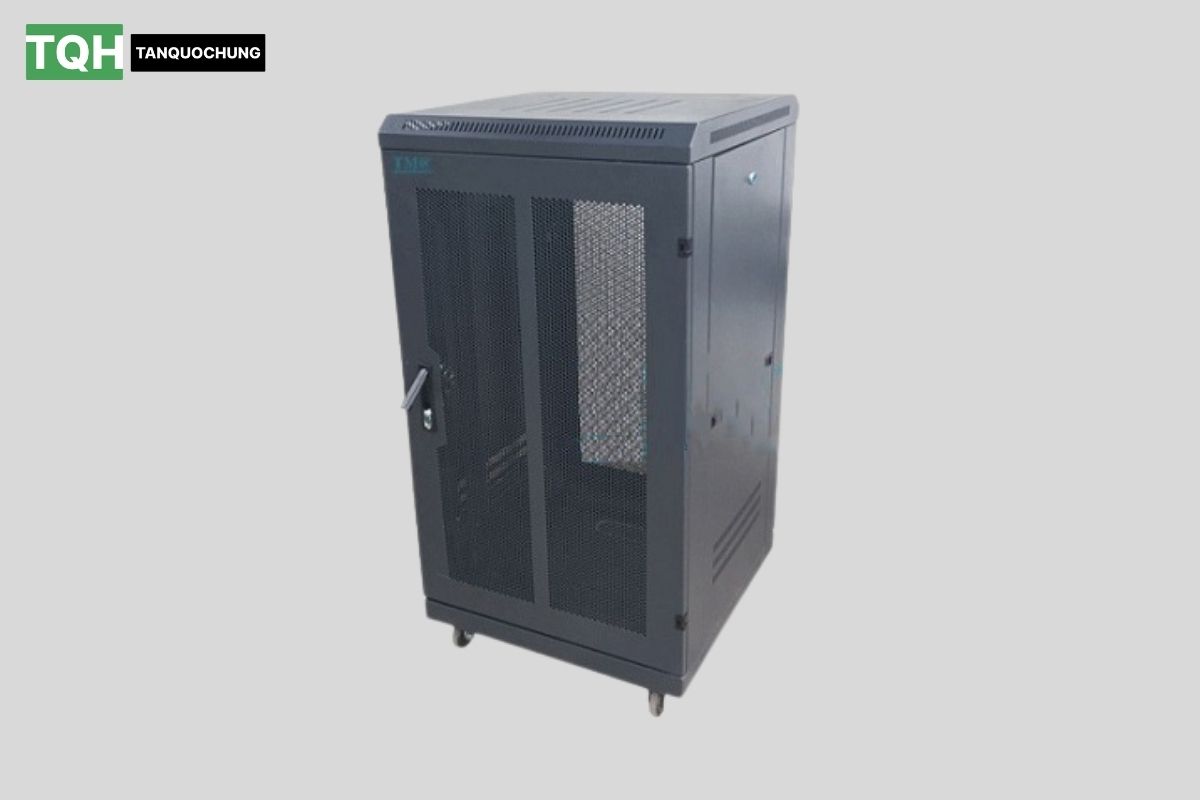

Thông số chi tiết kích thước tủ rack 19U chuẩn 19 inch
Chiều cao tủ rack 19U (đơn vị U)
Chiều cao của tủ rack 19U được tính theo đơn vị U (Rack Unit). Mỗi U tương đương 1.75 inch (44.45mm). Vì vậy, tủ 19U có chiều cao lắp đặt thiết bị là 19 x 1.75 inch = 33.25 inch, tương đương khoảng 845mm.
Tuy nhiên, đây là kích thước bên trong dùng để gắn thiết bị. Chiều cao tổng thể bên ngoài có thể đạt khoảng 1.000 – 1.050mm, tùy vào thiết kế chân đế hoặc bánh xe. Điều này giúp tủ có thêm không gian cho quạt, cáp, và hệ thống làm mát.
Việc hiểu rõ kích thước tủ rack 19U chuẩn 19 inch giúp bạn tính toán chính xác tổng không gian cần thiết cho hệ thống, đặc biệt khi phải bố trí nhiều thiết bị có chiều cao khác nhau.
Chiều rộng tủ rack (chuẩn 19 inch)
Chiều rộng 19 inch là tiêu chuẩn quốc tế được xác lập từ lâu, tương đương 482.6mm, được đo giữa hai thanh gắn thiết bị (mounting rails) bên trong tủ. Nhờ tiêu chuẩn này, các thiết bị từ nhiều nhà sản xuất khác nhau đều có thể lắp vừa trong kích thước tủ rack 19U chuẩn 19 inch.
Tuy nhiên, chiều rộng tổng thể của tủ (phần bên ngoài khung) thường lớn hơn, dao động khoảng 550–600mm để đảm bảo khung vững chắc và có không gian cho dây cáp. Chính vì vậy, khi chọn mua, người dùng nên phân biệt rõ chiều rộng chuẩn 19 inch và kích thước tổng thể của tủ rack 19U chuẩn 19 inch để tránh nhầm lẫn.
Chiều sâu tủ rack 19U (đơn vị mm)
Chiều sâu (Depth – D) là yếu tố rất quan trọng trong thiết kế tủ rack 19U. Nó quyết định khả năng lắp đặt các thiết bị có độ sâu lớn như UPS, server hoặc thiết bị lưu trữ.
Thông thường, kích thước tủ rack 19U chuẩn 19 inch có các lựa chọn chiều sâu phổ biến là D600mm, D800mm và D1000mm. Tủ D600 phù hợp cho hệ thống nhỏ hoặc phòng kỹ thuật hẹp, trong khi tủ D800 hoặc D1000 lại phù hợp hơn cho hệ thống cần nhiều thiết bị sâu hoặc có quạt tản nhiệt lớn.
Khi lắp đặt, nên đảm bảo phía sau mỗi thiết bị còn ít nhất 50–100mm trống để luồng khí có thể lưu thông, giúp thiết bị tản nhiệt tốt hơn và kéo dài tuổi thọ.
Hướng dẫn xác định kích thước tủ rack cần thiết
Việc lựa chọn kích thước tủ rack 19U chuẩn 19 inch phù hợp cần dựa trên nhu cầu thực tế và đặc điểm của thiết bị sẽ lắp đặt.
Trước hết, bạn cần tính tổng chiều cao của các thiết bị mạng, switch, router hoặc server. Mỗi thiết bị thường chiếm 1U hoặc 2U, nên tổng số U của tủ phải lớn hơn hoặc bằng tổng số thiết bị cộng thêm khoảng trống để lưu thông khí.
Chiều sâu tủ cũng cần được xác định dựa vào thiết bị sâu nhất. Nếu UPS có chiều sâu 600mm, bạn nên chọn tủ D800 để đảm bảo đủ không gian đi dây và tản nhiệt.
Nhờ hiểu rõ kích thước tủ rack 19U 19inch, người dùng có thể chọn đúng loại tủ vừa vặn, giúp hệ thống gọn gàng, thẩm mỹ và dễ bảo trì.

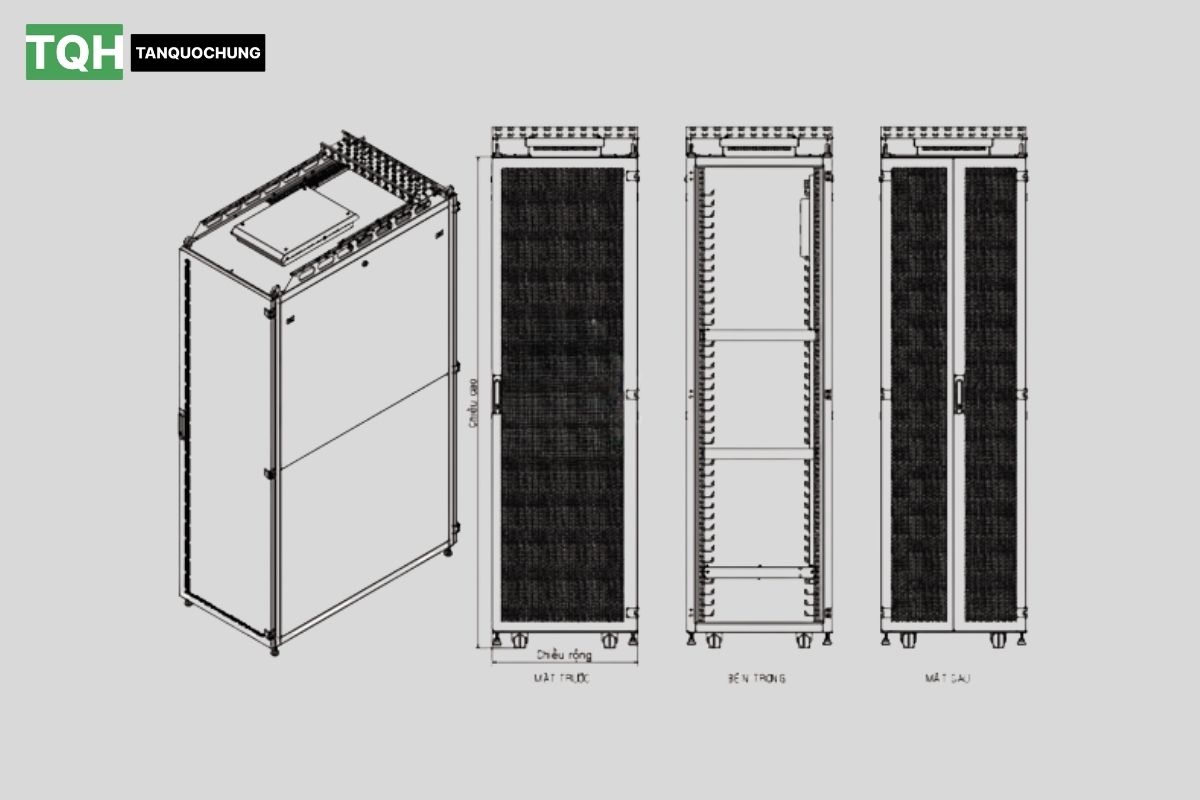

Cấu tạo cơ bản và phụ kiện đi kèm của tủ rack dòng 19 inch
Một tủ rack 19U chuẩn 19 inch thường bao gồm khung thép chịu lực, thanh gắn thiết bị (mounting rail) và hệ thống cửa bảo vệ. Khung tủ được chế tạo từ thép dày 1–1.5mm, phủ sơn tĩnh điện chống gỉ. Thanh gắn thiết bị được đánh số theo từng U, giúp kỹ thuật viên lắp đặt nhanh và chính xác.
Cửa trước và sau của tủ rack 19U thường dạng lưới tổ ong để tản nhiệt hiệu quả. Hai bên hông có thể tháo rời giúp việc đi dây hoặc bảo trì thuận tiện hơn.
Các phụ kiện phổ biến đi kèm gồm quạt tản nhiệt gắn nóc, thanh nguồn PDU, khay trượt, khay cố định, và hệ thống quản lý cáp. Ngoài ra, phần đáy tủ thường được trang bị bánh xe hoặc chân tăng, giúp di chuyển hoặc cố định tùy nhu cầu.
Sự đồng bộ giữa cấu tạo và phụ kiện khiến tủ rack 19 inch trở thành giải pháp toàn diện cho các hệ thống mạng vừa và nhỏ.
Những lưu ý khi chọn kích thước tủ rack 19U chuẩn 19 inch và đảm bảo chất lượng
Để đảm bảo hiệu quả sử dụng lâu dài, khi chọn mua tủ rack 19U, người dùng cần chú ý đến vật liệu, khả năng chịu tải và tiêu chuẩn kỹ thuật.
Các tủ đạt chuẩn thường tuân theo các quy định như EIA RS-310-D hoặc IEC297-2, đảm bảo tương thích với thiết bị quốc tế. Ngoài ra, vật liệu chế tạo tủ nên là thép cán nguội dày, bề mặt phủ sơn tĩnh điện để chống trầy xước.
Khả năng chịu tải cũng là yếu tố quan trọng. Một tủ rack 19U chuẩn 19 inch chất lượng cao có thể chịu tải từ 100kg đến 300kg tùy loại, giúp hệ thống vận hành ổn định và an toàn.
Trước khi đặt hàng, người dùng nên kiểm tra kỹ kích thước tủ rack 19U chuẩn 19 inch, đối chiếu với nhu cầu thực tế và không gian lắp đặt. Việc chọn sai kích thước có thể dẫn đến khó khăn khi lắp thiết bị hoặc hạn chế khả năng tản nhiệt.
Câu hỏi thường gặp (FAQ) về kích thước tủ rack 19U
1. Kích thước tủ rack 19U chuẩn 19 inch có thể thay đổi không?
Kích thước tiêu chuẩn về chiều rộng và chiều cao lắp đặt là cố định, nhưng chiều sâu có thể tùy chọn D600, D800 hoặc D1000.
2. Tủ rack 19U có thể lắp thiết bị của các hãng khác nhau không?
Có. Tất cả thiết bị tuân theo chuẩn 19 inch đều tương thích với tủ rack 19U.
3. Tủ rack 19U phù hợp cho loại thiết bị nào?
Phù hợp cho switch, router, đầu ghi, UPS, server mini, và các thiết bị mạng doanh nghiệp vừa.
4. Tủ rack 19U có cần quạt tản nhiệt không?
Có. Tủ nên trang bị ít nhất một quạt nóc để giảm nhiệt độ bên trong, đặc biệt khi thiết bị hoạt động liên tục.
5. Có thể đặt tủ rack 19U ở không gian nhỏ không?
Có thể. Tủ 19U có chiều cao vừa phải, thích hợp cho phòng kỹ thuật nhỏ hoặc góc văn phòng.
Có thể thấy, việc nắm rõ kích thước tủ rack 19U chuẩn 19 inch giúp bạn chủ động trong việc thiết kế và lắp đặt hệ thống mạng chuyên nghiệp. Từ chiều cao, chiều rộng đến chiều sâu, mỗi thông số đều ảnh hưởng trực tiếp đến khả năng tản nhiệt, quản lý cáp và độ an toàn của thiết bị.
Nếu bạn đang tìm tủ rack 19U phù hợp cho văn phòng hoặc trung tâm dữ liệu nhỏ, hãy chọn sản phẩm có vật liệu chắc chắn, kích thước tủ rack 19U chuẩn 19 inch đúng chuẩn và đầy đủ phụ kiện.
