Tủ điện điều khiển là trung tâm điều phối thiết bị trong công nghiệp và tự động hóa. Phân loại theo phương pháp điều khiển giúp doanh nghiệp chọn giải pháp phù hợp và tối ưu vận hành. Bài viết này giới thiệu các nhóm tủ điện điều khiển phổ biến theo tiêu chí đó.
Khái niệm tủ điện điều khiển
Tủ điện điều khiển là thiết bị điện công nghiệp có nhiệm vụ tập trung các thiết bị đóng cắt, bảo vệ và điều khiển nhằm quản lý hoạt động của hệ thống máy móc hoặc thiết bị điện trong nhà máy, công trình. Tùy vào yêu cầu kỹ thuật, tủ điện điều khiển có thể được thiết kế đơn giản với vài thiết bị rơ-le, hoặc phức tạp với bộ lập trình PLC, biến tần, cảm biến và các giao diện điều khiển như HMI.
Tại sao phương pháp điều khiển là tiêu chí phân loại phổ biến?
Có nhiều cách để phân loại tủ điện điều khiển: theo công suất, ứng dụng, môi trường hoạt động… Tuy nhiên, phương pháp điều khiển lại là tiêu chí phản ánh rõ nhất mức độ tự động hóa, khả năng điều chỉnh linh hoạt và công nghệ tích hợp trong tủ. Việc phân loại tủ theo phương pháp điều khiển giúp nhà đầu tư, kỹ sư hoặc nhà thầu điện đánh giá chính xác tính phù hợp của tủ đối với từng hệ thống cụ thể.
Các nhóm tủ điện điều khiển theo phương pháp điều khiển phổ biến hiện nay
Tủ điện điều khiển relay truyền thống
Đây là dạng tủ điện điều khiển sử dụng rơ-le cơ khí, công tắc tơ (contactor), timer cơ và thiết bị điện cơ bản để thực hiện chức năng đóng, ngắt, chuyển mạch cho thiết bị đầu cuối. Đây là loại tủ phổ biến trong các hệ thống đơn giản như điều khiển bơm nước, quạt thông gió, chiếu sáng.
- Ưu điểm: Chi phí thấp, dễ lắp đặt, dễ bảo trì.
- Nhược điểm: Không mở rộng linh hoạt, không phù hợp với các hệ thống có tính tự động hóa cao, khó lập trình logic phức tạp.
Tủ điện điều khiển relay vẫn được sử dụng trong nhiều hệ thống nhỏ, nhưng đang dần được thay thế bởi các phương pháp điều khiển hiện đại hơn như PLC.
Tủ điện điều khiển PLC
Tủ điện điều khiển PLC sử dụng bộ lập trình logic (Programmable Logic Controller) để kiểm soát và điều phối thiết bị đầu cuối theo các kịch bản lập trình sẵn. PLC có khả năng xử lý tín hiệu số, tín hiệu analog và tích hợp được với các hệ thống giám sát như HMI, SCADA.
- Ứng dụng: Điều khiển dây chuyền sản xuất, phân loại sản phẩm, trạm bơm, hệ thống cân định lượng.
- Ưu điểm: Linh hoạt trong lập trình, dễ thay đổi logic, tích hợp nhiều thiết bị ngoại vi.
- Nhược điểm: Chi phí đầu tư ban đầu cao hơn tủ relay, yêu cầu kỹ sư có kỹ năng lập trình.
Tủ điện điều khiển sử dụng PLC là lựa chọn hàng đầu trong các ngành yêu cầu tự động hóa cao như sản xuất công nghiệp, chế biến thực phẩm, dược phẩm, hóa chất.
Tủ điện điều khiển biến tần
Loại tủ này tích hợp biến tần (inverter) – một thiết bị dùng để điều chỉnh tần số và điện áp cấp cho động cơ, từ đó điều khiển tốc độ quay của động cơ một cách linh hoạt và tiết kiệm năng lượng.
- Ứng dụng: Điều khiển băng tải, bơm nước, quạt công nghiệp, máy nén khí.
- Ưu điểm: Giảm hao mòn cơ khí, tiết kiệm điện năng, vận hành êm.
- Nhược điểm: Yêu cầu tính toán phù hợp tải trọng, sóng hài cần xử lý khi sử dụng nhiều biến tần.
Tủ điện điều khiển biến tần giúp nâng cao tuổi thọ thiết bị cơ khí, đồng thời tiết kiệm chi phí vận hành cho doanh nghiệp.

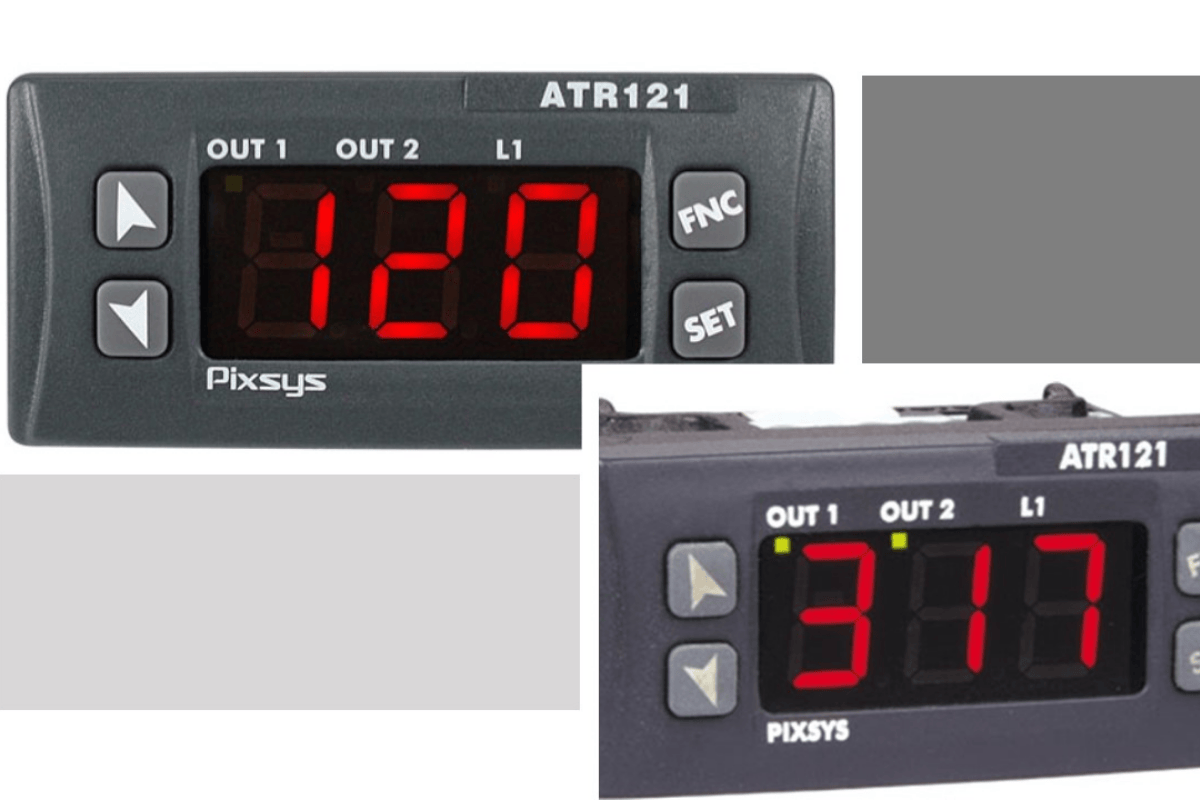

Tủ điện điều khiển PID/Nhiệt độ
Đây là dòng tủ chuyên dùng cho các hệ thống yêu cầu kiểm soát chính xác nhiệt độ, áp suất, lưu lượng… bằng bộ điều khiển PID. PID (Proportional – Integral – Derivative) là thuật toán điều khiển liên tục, cho phép điều chỉnh đầu ra theo sai số giữa giá trị đo được và giá trị đặt trước.
- Ứng dụng: Lò nung, máy ép nhựa, máy ủ nhiệt, thiết bị xử lý môi trường.
- Ưu điểm: Giữ ổn định nhiệt độ trong biên độ cho phép, phản ứng nhanh với thay đổi đầu vào.
- Nhược điểm: Yêu cầu cài đặt, tinh chỉnh thông số chính xác, khó áp dụng cho người không chuyên.
Tủ điện điều khiển PID rất quan trọng trong các ngành yêu cầu kiểm soát nhiệt độ cao như luyện kim, nhựa, thực phẩm và xử lý nước.
So sánh các nhóm tủ điện điều khiển theo phương pháp điều khiển
Relay truyền thống sản phẩm với mức tự động hóa thấp, khả năng sản phẩm hạn chế mở rộng, tuy nhiên điểm nổi bật của sản phẩm này là chi phí thấp. Ứng dụng sẽ phù hợp với các doanh nghiệp sử dụng có quy trình hệ đơn giản.
Tủ điện điều khiển PLC với sự nổi bật vượt trội mức tự động hóa cao và khả năng mở rộng cực kỳ ấn tượng, sản phẩm có chi phí từ mức độ trung bình đến cao, tùy thuộc vào nhu cầu sử dụng. Sản phẩm thích hợp sử dụng cho các công ty có sử dụng dây chuyền sản xuất.
Tủ điều khiển biến tần sản phẩm có mức tự động hóa không quá vượt trội nhưng vẫn đủ đáp ứng tốt khả năng mở rộng nhưng với mức chi phí tầm trung, ứng dụng phù hợp với các thiết bị quay.
Bên cạnh đó, tủ điện điều khiển PID là lựa chọn tối ưu cho các ngành công nghiệp đòi hỏi độ chính xác cao trong kiểm soát nhiệt độ hoặc áp suất, mặc dù yêu cầu kỹ thuật vận hành cũng cao hơn.
Khi nào nên chọn từng loại tủ điện điều khiển?
Doanh nghiệp vừa và nhỏ
Đối với các doanh nghiệp quy mô nhỏ, hoạt động đơn giản, chi phí hạn chế, tủ điện điều khiển relay hoặc tủ tích hợp biến tần cơ bản là lựa chọn hợp lý. Những hệ thống như bơm nước, quạt hút, chiếu sáng thường không yêu cầu lập trình phức tạp.
Dây chuyền sản xuất tự động
Trong các hệ thống cần xử lý dữ liệu đầu vào, phản ứng nhanh, tính linh hoạt cao, nên ưu tiên tủ điện điều khiển PLC. Việc lập trình được thực hiện nhanh chóng, dễ chỉnh sửa và dễ bảo trì nếu có sự thay đổi quy trình sản xuất.
Hệ thống điều khiển chuyên biệt về nhiệt độ hoặc áp suất
Ngành sản xuất yêu cầu kiểm soát điều kiện môi trường chính xác (nhiệt độ, độ ẩm, áp suất…) nên sử dụng tủ điện điều khiển PID. Hệ thống này sẽ giữ giá trị ổn định hơn so với tủ relay hoặc PLC thông thường.
Lựa chọn đúng tủ điện điều khiển giúp tối ưu vận hành và chi phí
Tủ điện điều khiển là trung tâm của mọi hệ thống điều khiển công nghiệp. Việc phân loại theo phương pháp điều khiển giúp doanh nghiệp dễ dàng lựa chọn cấu hình tủ phù hợp với từng ứng dụng cụ thể. Từ hệ thống cơ bản sử dụng relay, đến dây chuyền sản xuất sử dụng PLC, hay hệ thống tiết kiệm năng lượng bằng biến tần, mỗi loại tủ điện điều khiển đều có vai trò riêng và mức độ đầu tư khác nhau.
Việc lựa chọn sai loại tủ có thể gây lãng phí chi phí, ảnh hưởng đến hiệu quả vận hành hoặc thậm chí là rủi ro trong quá trình sản xuất. Do đó, cần có sự tư vấn từ các đơn vị có kinh nghiệm thiết kế – thi công tủ điện điều khiển để đảm bảo hiệu quả lâu dài.
Nếu doanh nghiệp của bạn đang cần triển khai hệ thống điều khiển, hãy xem xét kỹ phương pháp điều khiển phù hợp trước khi quyết định đầu tư vào tủ điện điều khiển. Hãy tham khảo tủ điện Tân Quốc Hùng để phát triển bền vững trong môi trường sản xuất hiện đại.
