Tủ điện phân phối cho nhà xưởng sản xuất là thiết bị trung tâm giúp kiểm soát, bảo vệ và phân phối điện năng ổn định trong toàn bộ hệ thống công nghiệp. Với vai trò như “trái tim” của mạng lưới điện, tủ phân phối đảm bảo mọi thiết bị, máy móc hoạt động an toàn, liên tục và hiệu quả trong quá trình sản xuất.
Tổng quan về tủ điện phân phối cho nhà xưởng sản xuất
Trong các khu công nghiệp, xưởng sản xuất hay nhà máy, tủ điện công nghiệp đóng vai trò điều khiển và phân phối nguồn điện cho toàn hệ thống. Thiết bị này không chỉ giúp cấp điện tới các dây chuyền, khu vực sản xuất mà còn đảm bảo an toàn, hạn chế rủi ro về quá tải, ngắn mạch hoặc chập điện.
Tủ điện phân phối – hay còn gọi là tủ phân phối hạ thế – là loại tủ chuyên dùng để nhận điện năng từ tủ tổng (MSB) và phân chia cho từng khu vực, máy móc, hoặc hệ thống chiếu sáng trong xưởng. Nó giúp ổn định dòng điện, tối ưu hiệu suất vận hành và kéo dài tuổi thọ thiết bị điện trong môi trường sản xuất công nghiệp.
Tủ điện phân phối cho nhà xưởng sản xuất là phần tử không thể thiếu để duy trì sự ổn định, ngăn ngừa sự cố và đảm bảo hoạt động xuyên suốt của toàn bộ hệ thống điện.
Vai trò và chức năng của tủ điện phân phối cho nhà xưởng sản xuất
tủ điện phân phối cho nhà xưởng sản xuất hoạt động như một trạm trung gian giữa tủ tổng và các thiết bị đầu cuối, giúp phân phối điện năng hợp lý tới từng khu vực trong nhà máy. Nhờ đó, điện năng được chia đều, giảm hiện tượng sụt áp, tăng hiệu suất truyền tải.
Ngoài chức năng phân phối, tủ điện còn đóng ngắt và bảo vệ mạch điện khỏi các sự cố như quá tải, ngắn mạch, rò rỉ điện hoặc mất pha. Điều này giúp hệ thống hoạt động ổn định và người vận hành tránh được nguy cơ điện giật.
Nhiều tủ hiện nay được tích hợp thêm các tính năng nâng cao, như bảo vệ quá áp, chống sét lan truyền hoặc hiển thị cảnh báo sớm qua đèn tín hiệu. Đặc biệt, cấu hình tủ có thể linh hoạt mở rộng khi doanh nghiệp nâng cấp dây chuyền, giúp tiết kiệm chi phí đầu tư lâu dài.
Phân loại dòng tủ điện phân phối phổ biến cho nhà xưởng
Tùy vào quy mô và yêu cầu truyền tải điện, tủ điện phân phối cho nhà xưởng sản xuất được chia thành ba cấp chính: tổng, chính và nhánh.

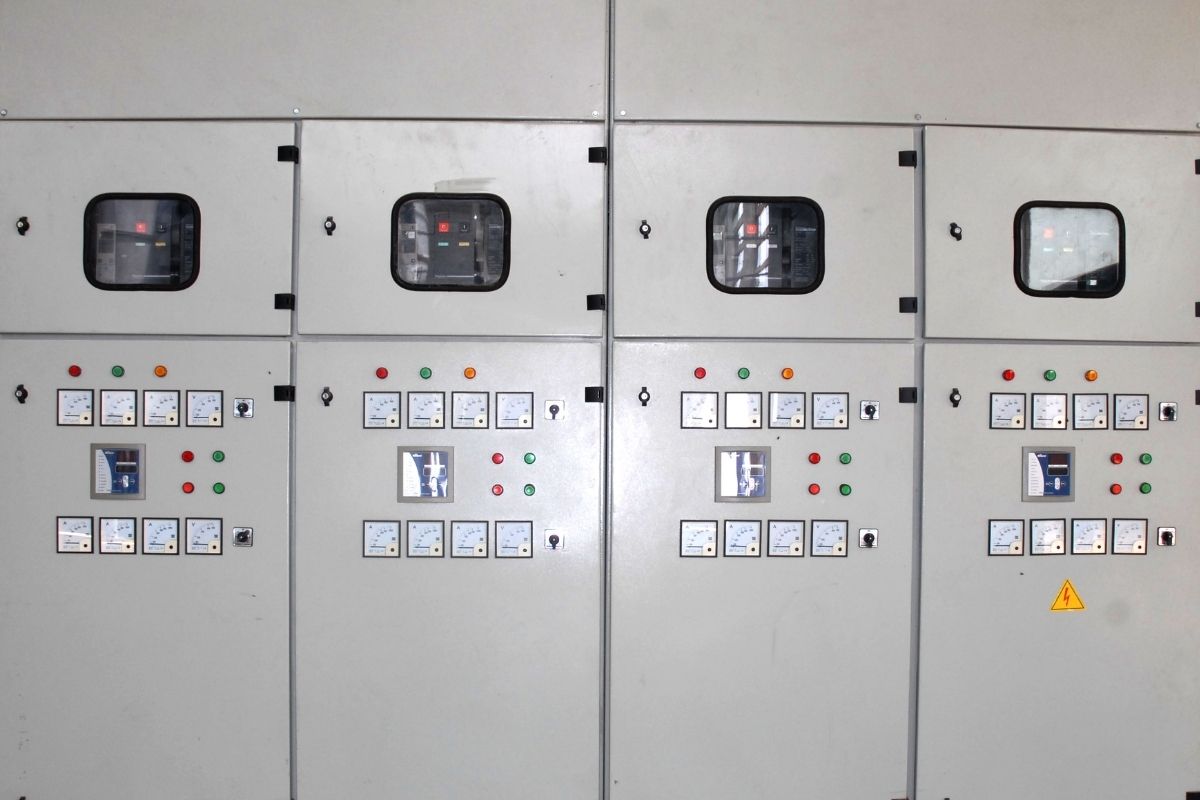

Tủ điện tổng MSB là thiết bị đầu vào, nhận điện từ trạm biến áp và cấp cho toàn bộ hệ thống hạ thế. Với dòng điện định mức lớn, loại tủ này thường được đặt ở khu vực trung tâm, đảm nhận vai trò đóng cắt và bảo vệ toàn bộ phụ tải công trình.
Kế đến là tủ điện phân phối chính MDB, có nhiệm vụ trung gian giữa MSB và các nhánh phụ. Đây là tủ phân phối chính cho khu vực sản xuất, nơi tập trung nhiều máy móc công suất lớn.
Tủ điện phân phối nguồn DB, được lắp đặt tại từng khu vực nhỏ, phân chia điện cho các nhóm thiết bị, khu vực chiếu sáng hoặc khu vực làm việc riêng biệt.
Ngoài ba loại chính, nhà xưởng thường kết hợp thêm các tủ điện chức năng như tủ điều khiển động cơ (MCC), tủ tụ bù công suất phản kháng và tủ ATS chuyển nguồn tự động để đảm bảo toàn bộ hệ thống vận hành an toàn, liên tục.
Cấu tạo tủ điện phân phối cho nhà xưởng sản xuất

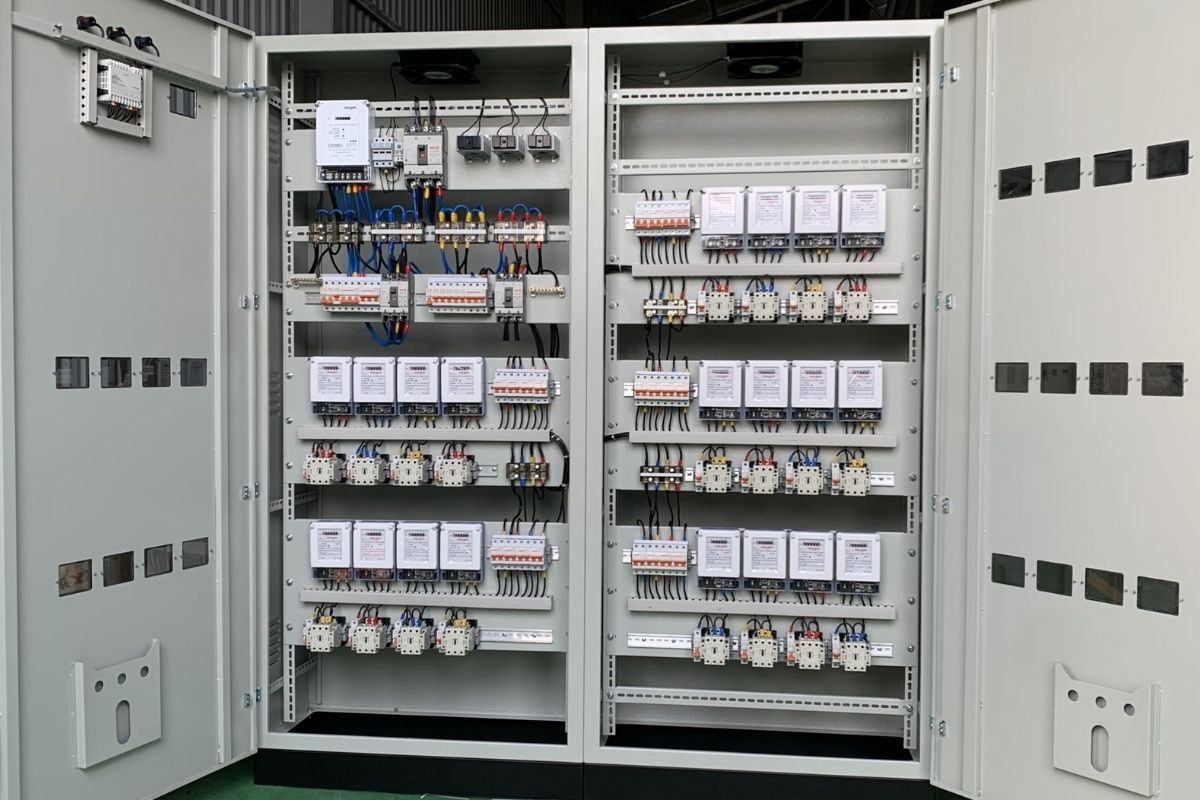

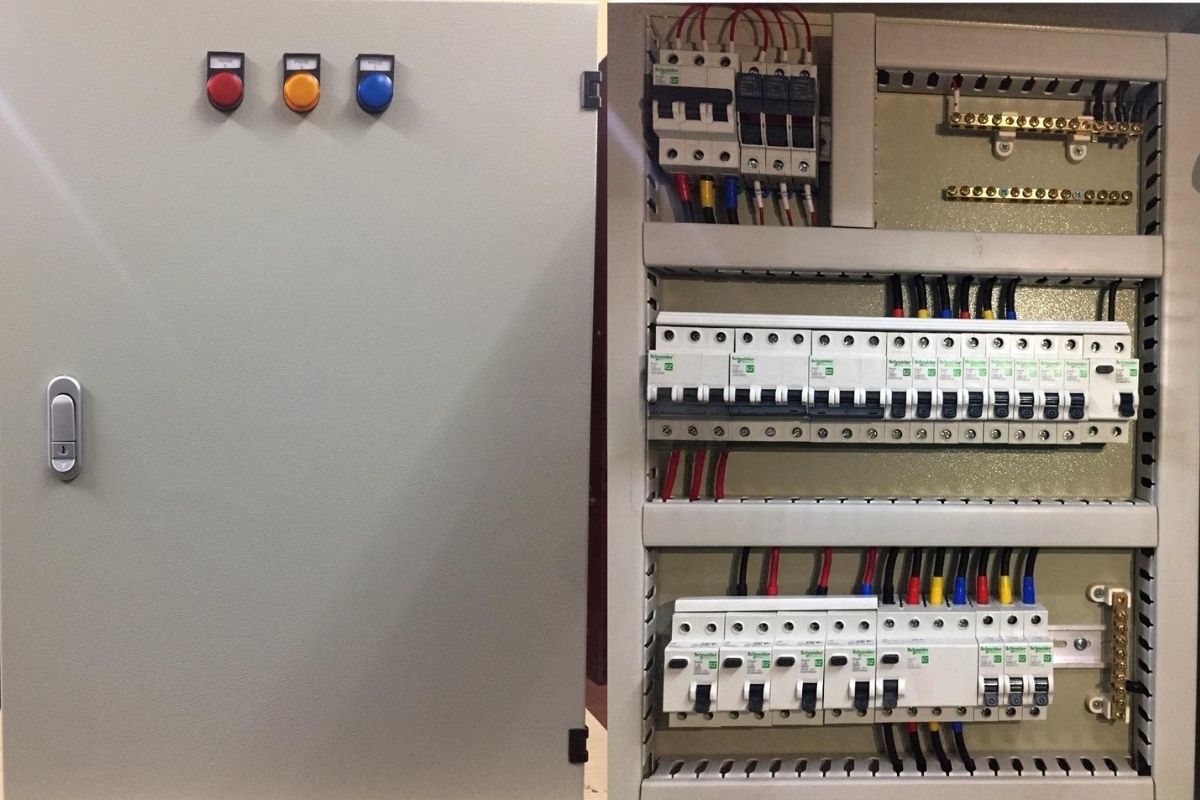

Một tủ điện phân phối cho nhà xưởng sản xuất tiêu chuẩn thường bao gồm bốn phần chính: vỏ tủ, thiết bị đóng cắt, thanh cái đồng và thiết bị bảo vệ phụ trợ.
Vỏ tủ điện thường được làm bằng thép mạ kẽm hoặc sơn tĩnh điện, có khả năng chống bụi, chống ẩm và chịu được môi trường công nghiệp khắc nghiệt. Thiết kế bền chắc giúp bảo vệ linh kiện bên trong khỏi tác động cơ học và môi trường.
Thiết bị đóng cắt gồm CB tổng (ACB, MCCB) và CB nhánh (MCB, MCCB) – đóng vai trò điều khiển và ngắt mạch khi xảy ra sự cố. Tùy theo công suất của từng khu vực mà lựa chọn dòng điện định mức phù hợp.
Thanh cái đồng (busbar) là bộ phận dẫn điện chính, được mạ Niken hoặc thiếc để tăng độ bền và hạn chế oxy hóa. Hệ thống thanh cái được bố trí khoa học, giúp truyền tải điện năng ổn định và dễ bảo trì.
Các thiết bị phụ trợ như rơ le bảo vệ, contactor, đồng hồ đo dòng – áp, đèn báo pha và các bộ cảnh báo sự cố đóng vai trò theo dõi, giám sát tình trạng điện năng trong tủ. Cấu tạo tủ điện phân phối cho nhà xưởng sản xuất được thiết kế chuẩn xác sẽ giúp toàn hệ thống hoạt động ổn định và an toàn.
Quy trình thiết kế và thi công tủ điện phân phối cho nhà xưởng sản xuất
Thiết kế và thi công tủ điện phân phối đòi hỏi độ chính xác cao để đảm bảo vận hành bền bỉ và an toàn cho nhà máy.
Đội ngũ kỹ thuật cần tính toán tổng công suất tải, số lượng máy móc, dây chuyền và xác định vị trí lắp đặt tủ phù hợp. Sau đó, bản thiết kế được lập chi tiết về bố trí thiết bị, kích thước tủ và sơ đồ điện.
Bước tiếp theo là chuẩn bị vật tư và lắp ráp. Vỏ tủ, thanh cái đồng và các thiết bị đóng cắt được lắp đặt theo đúng tiêu chuẩn lắp đặt tủ điện phân phối, đảm bảo an toàn cách điện và khả năng chịu dòng.
Khi hoàn thiện, tủ điện sẽ được đấu nối và kiểm tra thử tải, đo điện áp, dòng điện và khả năng bảo vệ quá tải. Toàn bộ hệ thống phải tuân thủ tiêu chuẩn lắp đặt tủ điện phân phối cho nhà xưởng sản xuất quốc gia và được nghiệm thu trước khi đưa vào vận hành.
Đọc thêm chi tiết: 7 lỗi phổ biến cần phòng tránh khi lắp đặt tủ điện
Lưu ý trong sử dụng và bảo trì tủ điện phân phối
Để tủ điện hoạt động ổn định lâu dài, nhà xưởng cần chú ý đến yếu tố an toàn và bảo trì định kỳ. Trước khi tiến hành bất kỳ thao tác nào, người vận hành phải đảm bảo nguồn điện đã được ngắt hoàn toàn.
Cần kiểm tra định kỳ các điểm nối, tiếp xúc và vệ sinh bụi bẩn trong tủ. Những yếu tố nhỏ như lớp bụi bám hay mối nối lỏng cũng có thể làm tăng điện trở tiếp xúc, dẫn đến phát nhiệt hoặc cháy nổ.
Đặc biệt, nên ghi nhận các thông số điện định kỳ, như điện áp, dòng tải, và nhiệt độ, để kịp thời phát hiện dấu hiệu bất thường. Việc bảo dưỡng đúng chu kỳ giúp kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro trong sản xuất.
Tham khảo: Nên lựa chọn giữa vỏ tủ điện kim loại hay tủ nhựa?
Báo giá tủ điện phân phối cho nhà xưởng sản xuất
| Loại tủ điện phân phối | Công suất / Dòng định mức | Ứng dụng phổ biến | Giá tham khảo (VNĐ) |
|---|---|---|---|
| Tủ phân phối DB (Distribution Board) | ≤ 1000A – 380V | Cấp điện cho khu vực, nhóm thiết bị, tầng xưởng | 1.500.000 – 4.500.000 |
| Tủ phân phối chính MDB (Main Distribution Board) | 1000A – 3200A | Truyền tải điện cho máy móc công suất lớn | 5.000.000 – 9.000.000 |
| Tủ tổng MSB (Main Switch Board) | 3200A – 6300A | Nhận nguồn từ trạm biến áp, cấp điện toàn hệ thống | 9.000.000 – 15.000.000 |
| Tủ điện điều khiển động cơ (MCC) | Tùy theo thiết kế | Điều khiển, bảo vệ máy bơm và động cơ sản xuất | 3.000.000 – 8.000.000 |
| Tủ tụ bù công suất phản kháng | 30 – 200kVAR | Giảm tổn hao điện năng, ổn định điện áp | 4.500.000 – 10.000.000 |
Lưu ý: Giá có thể thay đổi tùy theo cấu tạo tủ điện phân phối cho nhà xưởng sản xuất, thương hiệu linh kiện (CB, MCCB, ACB…), vật liệu vỏ tủ, dòng định mức và tiêu chuẩn lắp đặt tủ điện phân phối thực tế.
Tại sao nên chọn đơn vị thiết kế tủ điện phân phối nhà xưởng chuyên nghiệp
Một đơn vị thiết kế tủ điện phân phối cho nhà xưởng sản xuất uy tín không chỉ giúp bạn có sản phẩm đúng tiêu chuẩn mà còn đảm bảo sự an toàn tuyệt đối cho hệ thống. Các kỹ sư giàu kinh nghiệm sẽ thực hiện khảo sát, tư vấn giải pháp tối ưu và lắp đặt đúng kỹ thuật.
Đặc biệt, họ sẽ giúp bạn chọn lựa thiết bị, thanh cái, dây dẫn và vật tư đạt tiêu chuẩn công nghiệp, đảm bảo hiệu suất truyền tải điện năng cao và giảm tổn thất điện năng. Bên cạnh đó, dịch vụ hậu mãi và bảo hành dài hạn cũng là điểm cộng giúp doanh nghiệp yên tâm trong suốt quá trình vận hành.
Xem thêm: Địa chỉ gia công tủ điện theo yêu cầu uy tín, giá tốt
tủ điện phân phối cho nhà xưởng sản xuất là giải pháp quan trọng giúp hệ thống điện công nghiệp hoạt động an toàn, hiệu quả và bền vững. Việc đầu tư một tủ điện đạt chuẩn, thiết kế đúng kỹ thuật và được lắp đặt bởi đội ngũ chuyên nghiệp sẽ giúp giảm thiểu rủi ro, tăng tuổi thọ thiết bị và tiết kiệm chi phí vận hành.
Nếu bạn đang tìm kiếm giải pháp điều khiển hệ thống động cơ đồng bộ, hãy tham khảo ngay tủ điện điều khiển động cơ – thiết bị tối ưu cho việc khởi động, bảo vệ và kiểm soát hoạt động máy móc trong dây chuyền sản xuất. Liên hệ để được tư vấn chi tiết và nhận báo giá tủ điện phân phối cho nhà xưởng sản xuất phù hợp nhất với nhu cầu của bạn.
