Lựa chọn đúng kích thước tủ rack cáp mạng là yếu tố quan trọng giúp hệ thống mạng hoạt động ổn định, dễ mở rộng và dễ bảo trì. Nhiều đơn vị gặp phải tình trạng tủ thiếu không gian hoặc dư thừa quá mức do không tính toán kỹ nhu cầu thiết bị. Bài viết này sẽ hướng dẫn chi tiết cách xác định kích thước tủ rack cáp mạng phù hợp dựa trên số lượng thiết bị, cấu hình sử dụng và không gian triển khai thực tế.
Các thông số kích thước cần biết
Kích thước tủ rack cáp mạng bao gồm:
- Chiều cao (đơn vị U): 1U = 1.75 inch (~4.45cm). Các loại phổ biến: 6U, 9U, 12U, 15U, 27U, 42U.
- Chiều rộng: Chuẩn phổ biến là 19 inch (~48.26cm), tương thích với đa số thiết bị mạng.
- Chiều sâu: Phổ biến gồm 450mm, 600mm, 800mm và 1000mm, tùy thuộc vào chiều dài thiết bị và phụ kiện đi kèm.
Chiều cao là thông số được tính toán nhiều nhất, vì nó quyết định khả năng lắp đặt và quản lý thiết bị trong tủ. Việc chọn sai chiều cao tủ rack cáp mạng có thể gây ra tình trạng thiếu không gian hoặc dư thừa không cần thiết, làm ảnh hưởng đến hiệu quả làm mát và tính thẩm mỹ tổng thể của hệ thống mạng.
Xác định thiết bị sẽ gắn trong tủ
Trước tiên, cần liệt kê các thiết bị và phụ kiện dự kiến lắp vào tủ rack cáp mạng, ví dụ:
- Switch: 1U–2U
- Patch panel: 1U/24 port
- Modem, router: 0.5U–1U
- Thanh nguồn PDU: 1U
- Khay quản lý cáp: 1U–2U
- Đầu ghi hình, firewall: 1U–2U
Bạn nên ghi rõ số lượng từng loại thiết bị và ước lượng chiều cao cần thiết cho từng thiết bị. Đây là cơ sở đầu tiên để lựa chọn tủ rack cáp mạng phù hợp. Việc này giúp tránh lắp đặt sai lệch hoặc quá tải trong quá trình sử dụng.
Tổng U được tính bằng cách cộng chiều cao của tất cả thiết bị. Sau đó cộng thêm phần dự phòng.
Nguyên tắc cộng dự phòng kích thước
Để đảm bảo luồng gió làm mát và mở rộng thiết bị, luôn cộng thêm từ 20% đến 30% chiều cao so với tổng thiết bị thực tế. Công thức đề xuất:
Tổng chiều cao x 1.3 = Kích thước tủ rack cáp mạng được đề xuất
Ví dụ: Nếu tổng thiết bị là 8U, tủ nên chọn là 10U hoặc 12U để đảm bảo dự phòng.
Việc để dư 20–30% giúp bạn có thể thêm thiết bị trong tương lai mà không phải thay toàn bộ hệ thống. Đặc biệt trong môi trường công ty thường xuyên mở rộng hoặc cập nhật thiết bị, khoảng dự phòng là bắt buộc.
Cách chọn chiều sâu tủ phù hợp
Chiều sâu tủ rack cáp mạng phụ thuộc vào độ dài thiết bị:
- Tủ sâu 450mm: Dùng cho thiết bị nhỏ, treo tường.
- Tủ sâu 600mm: Phù hợp hầu hết thiết bị mạng cơ bản.
- Tủ sâu 800–1000mm: Cần thiết cho server, UPS, hệ thống lưu trữ lớn.
Ngoài kích thước thiết bị, bạn cũng cần tính tới chiều dài dây nguồn, ổ cắm, khoảng cách lưu thông gió sau thiết bị. Nếu không gian phía sau thiết bị bị bó chặt, sẽ làm giảm hiệu suất tản nhiệt và gây nóng hệ thống.
Kịch bản thực tế để tính kích thước tủ
Văn phòng nhỏ (dưới 10 thiết bị):
- Thiết bị gồm: 1 switch, 1 modem, 1 patch panel, 1 PDU, 1 khay quản lý cáp
- Tổng chiều cao thiết bị: 5U
- Cộng thêm 30% dự phòng: 5U x 1.3 = 6.5U → làm tròn 9U
- Gợi ý: Chọn tủ rack 9U treo tường sâu 450mm
Văn phòng vừa (10–20 thiết bị):
- Thiết bị: 2 switch, 2 patch panel, đầu ghi, PDU, 2 khay quản lý cáp
- Tổng chiều cao: 9U
- Dự phòng 30% → 9U x 1.3 = 11.7U → làm tròn 15U hoặc 20U
- Gợi ý: Chọn tủ đứng sàn sâu 600mm
Trung tâm dữ liệu mini:
- Thiết bị: 4 switch, 2 router, 2 đầu ghi, 4 patch panel, PDU, khay cáp, UPS nhỏ
- Tổng: ~16U
- Cộng dự phòng: ~21U
- Gợi ý: Chọn tủ 27U sâu 800mm hoặc 1000mm
Phòng server chuyên dụng:
- Thiết bị: server rackmount, hệ thống lưu trữ, firewall, router chuyên dụng
- Tổng U có thể lên tới 35U hoặc hơn
- Gợi ý: Chọn tủ 42U sâu 1000mm

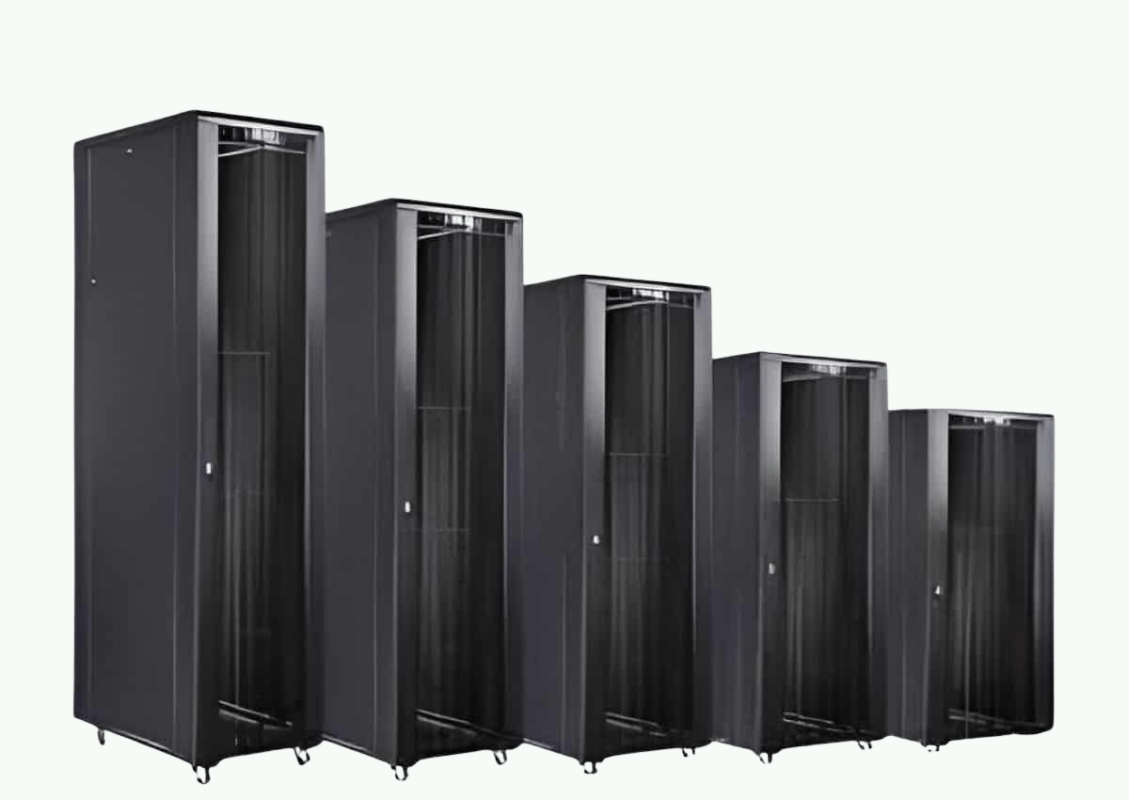

Các loại tủ rack hiện nay
Những sai lầm khi chọn tủ rack cáp mạng
- Chỉ chọn theo giá rẻ mà không đánh giá đúng nhu cầu
- Không tính tới khả năng mở rộng trong tương lai
- Chọn tủ quá sâu hoặc quá nông, gây khó lắp hoặc thừa thãi
- Thiếu phụ kiện cần thiết: patch panel, PDU, khay cáp, cảm biến nhiệt
- Bỏ qua hệ thống làm mát: gây nóng thiết bị, giảm tuổi thọ
Việc lựa chọn sai tủ rack cáp mạng không chỉ ảnh hưởng đến khả năng sử dụng mà còn gây tốn kém về lâu dài khi phải thay mới hoặc nâng cấp. Bạn cần đầu tư ngay từ đầu một cách chính xác.
Phụ kiện ảnh hưởng đến kích thước tủ
Phụ kiện cũng chiếm không gian bên trong tủ rack cáp mạng. Đừng quên tính đến:
- Patch panel: Mỗi 24 port thường chiếm 1U–2U
- Thanh nguồn PDU: 1U – gắn ngang hoặc dọc
- Khay quản lý cáp: khoảng 1U mỗi khay
- Quạt làm mát: gắn ở nóc hoặc sau tủ
- Cảm biến nhiệt, camera: tăng cường giám sát và bảo mật
Các phụ kiện này nếu không tính trước sẽ làm bạn thiếu không gian dù tính thiết bị chính rất chuẩn. Vì vậy, hãy lập danh sách đầy đủ và cộng tổng chiều cao thực tế trước khi đặt mua.
Gợi ý chọn tủ rack cáp mạng theo từng nhu cầu
| Nhu cầu sử dụng | Loại tủ đề xuất | Ghi chú |
|---|---|---|
| Văn phòng nhỏ | Tủ 6U – 9U treo tường | Gọn, tiết kiệm không gian |
| Văn phòng vừa | Tủ 15U – 20U đứng sàn | Tích hợp đủ switch, patch panel, PDU |
| Hệ thống camera | Tủ 27U sâu 800mm | Có không gian cho đầu ghi, cáp |
| Trung tâm dữ liệu | Tủ 42U sâu 1000mm | Đầy đủ cho server, UPS, lưu trữ lớn |
Mẹo kiểm tra trước khi lắp đặt tủ rack cáp mạng
- Đo lại không gian phòng kỹ thuật, hành lang, cửa ra vào trước khi mang tủ vào
- Đảm bảo hệ thống sàn đủ chịu lực nếu đặt tủ rack cáp mạng đứng lớn
- Cân nhắc các yếu tố về nguồn điện, làm mát, nối đất
- Đảm bảo ánh sáng đầy đủ trong khu vực lắp đặt để dễ bảo trì
Việc kiểm tra trước sẽ giúp tránh các sự cố khi vận chuyển, lắp đặt và tăng hiệu quả khi sử dụng lâu dài.
Việc tính toán đúng kích thước tủ rack cáp mạng là nền tảng giúp hệ thống mạng vận hành ổn định, gọn gàng và dễ mở rộng. Hãy bắt đầu từ việc liệt kê thiết bị, cộng thêm phần dự phòng và chọn chiều sâu phù hợp. Đừng quên tính tới phụ kiện và khả năng làm mát để đảm bảo tuổi thọ hệ thống lâu dài.
Nếu bạn cần tư vấn lựa chọn tủ rack cáp mạng chuẩn hoặc thiết kế đồng bộ từ đầu, hãy tham khảo Tân Quốc Hùng nhà cung cấp chuyên nghiệp để được hỗ trợ tối ưu chi phí và kỹ thuật.
