Trong hệ thống mạng và trung tâm dữ liệu hiện đại, tủ rack server đóng vai trò là nơi lắp đặt, bảo vệ và tổ chức các thiết bị mạng, máy chủ, bộ lưu trữ và các linh kiện phụ trợ khác. Việc hiểu rõ cấu tạo và chức năng của từng bộ phận trong tủ rack server không chỉ giúp lựa chọn đúng sản phẩm mà còn đảm bảo vận hành ổn định, bảo trì dễ dàng và tăng tuổi thọ thiết bị. Bài viết này sẽ phân tích chi tiết cấu tạo của tủ rack server, từng thành phần bên trong và vai trò của chúng trong việc bảo vệ và tối ưu hiệu suất cho hệ thống.
Tủ rack server là gì? Tại sao cần sử dụng tủ server?
Tủ rack server là thiết bị chuyên dụng được thiết kế để chứa các thiết bị công nghệ thông tin như máy chủ (server), switch, router, patch panel, thiết bị lưu trữ và dây cáp. Tủ thường được thiết kế theo chuẩn 19 inch (tiêu chuẩn công nghiệp), với chiều cao được tính bằng đơn vị là U (1U = 1.75 inch).
Vai trò của tủ rack server:
- Bảo vệ thiết bị khỏi bụi bẩn, va đập vật lý và can thiệp trái phép
- Tối ưu hóa không gian lắp đặt
- Tạo luồng không khí thông thoáng cho làm mát
- Hỗ trợ quản lý hệ thống điện và cáp hiệu quả
- Dễ dàng bảo trì, nâng cấp thiết bị khi cần
Các loại tủ rack hiện nay
Cấu tạo tổng thể của một tủ server
Một tủ rack server tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Khung tủ (Frame/Rack Frame)
- Cửa tủ (trước và sau)
- Thanh tiêu chuẩn 19 inch (Mounting Rails)
- Thanh bắt thiết bị (Cage nuts, Screws)
- Hệ thống làm mát (Quạt, lỗ thông gió)
- Hệ thống quản lý cáp (Cable management)
- Thanh nguồn PDU (Power Distribution Unit)
- Bánh xe và chân đế (Caster/Wheel & Adjustable Feet)
- Khóa bảo mật (Security Lock)
Mỗi thành phần đều có vai trò riêng và cần được lựa chọn, lắp đặt đúng cách để đảm bảo hiệu quả vận hành lâu dài của tủ server.
Chi tiết vai trò từng thành phần trong tủ rack server
Khung tủ (Rack Frame)
- Là bộ khung chịu lực chính, được làm từ thép tĩnh điện.
- Chịu tải trọng từ 300kg – 1000kg tùy loại sản phẩm.
- Thiết kế cứng cáp giúp bảo vệ và cố định thiết bị bên trong.
Cửa tủ
- Gồm cửa trước và cửa sau, làm bằng kim loại đột lưới hoặc kính cường lực.
- Tạo độ thoáng khí hoặc quan sát nhanh tình trạng thiết bị.
- Tích hợp khóa an toàn chống truy cập trái phép.
Thanh tiêu chuẩn 19 inch (Mounting Rails)
- Là nơi cố định các thiết bị theo tiêu chuẩn công nghiệp.
- Thanh có thể điều chỉnh độ sâu cho phù hợp với thiết bị.
- Có vạch chia U giúp căn chỉnh thiết bị dễ dàng.
Thanh bắt thiết bị (Cage Nuts, Screws)
- Phụ kiện bắt buộc để cố định thiết bị như server, switch lên thanh rail.
- Thường được dùng chất liệu mạ kẽm hoặc inox chống gỉ.
Hệ thống làm mát
- Bao gồm các lỗ thoáng khí, quạt hút, quạt tản nhiệt.
- Đảm bảo luồng không khí lưu thông từ trước ra sau hoặc từ dưới lên trên.
- Giúp thiết bị hoạt động ổn định, tránh quá nhiệt.
Hệ thống quản lý cáp (Cable Management)
- Gồm ống dẫn cáp, máng cáp, vòng kẹp hoặc miếng định tuyến.
- Giữ cho hệ thống dây cáp gọn gàng, dễ bảo trì và tránh rối.
- Giảm nguy cơ đứt cáp, chập điện do cáp lộn xộn.
Thanh nguồn PDU
- Phân phối nguồn điện đến từng thiết bị trong tủ.
- Có thể chọn loại PDU thông minh (monitoring) hoặc cơ bản.
- Tích hợp bảo vệ chống quá tải, chống sét.
Bánh xe và chân đế
- Bánh xe giúp di chuyển tủ server dễ dàng khi bảo trì hoặc sắp xếp lại.
- Chân đế điều chỉnh giúp tủ đứng vững và cân bằng trên mặt sàn.
Khóa bảo mật
- Bảo vệ các thiết bị bên trong khỏi truy cập trái phép.
- Có thể là khóa cơ, khóa từ hoặc tích hợp hệ thống kiểm soát truy cập.
Chi tiết cấu tạo tủ server
Phân loại tủ rack server theo cấu hình
Theo chiều cao (số U)
- Tủ rack server 6U – 15U: Dùng cho văn phòng nhỏ, phòng kỹ thuật riêng biệt.
- Tủ rack server 18U – 27U: Phù hợp cho doanh nghiệp vừa, có khoảng 5–10 thiết bị.
- Tủ rack server 32U – 42U: Dành cho trung tâm dữ liệu hoặc hệ thống mạng lớn.
Theo chiều sâu
- 600mm: dùng cho thiết bị nhỏ gọn, mạng văn phòng.
- 800mm – 1000mm: phù hợp với máy chủ, hệ thống tản nhiệt.
- 1200mm trở lên: dành cho các server lớn, yêu cầu quản lý cáp và làm mát chuyên sâu.
Theo kiểu dáng
- Tủ dạng đứng (floor-standing): phổ biến nhất, có thể đặt sàn.
- Tủ treo tường (wall-mount): tiết kiệm diện tích, dành cho không gian nhỏ.
Lưu ý khi lựa chọn tủ rack server
- Tính toán trước số lượng và kích thước thiết bị để chọn đúng chiều cao (U).
- Kiểm tra chiều sâu thiết bị để đảm bảo tủ có độ sâu tương thích.
- Chọn tủ có khả năng làm mát tốt, tránh thiết bị quá nhiệt.
- Ưu tiên tủ có khóa bảo mật và khung chắc chắn nếu đặt ở nơi công cộng.
- Cân nhắc hệ thống quản lý cáp đi kèm để dễ bảo trì về sau.

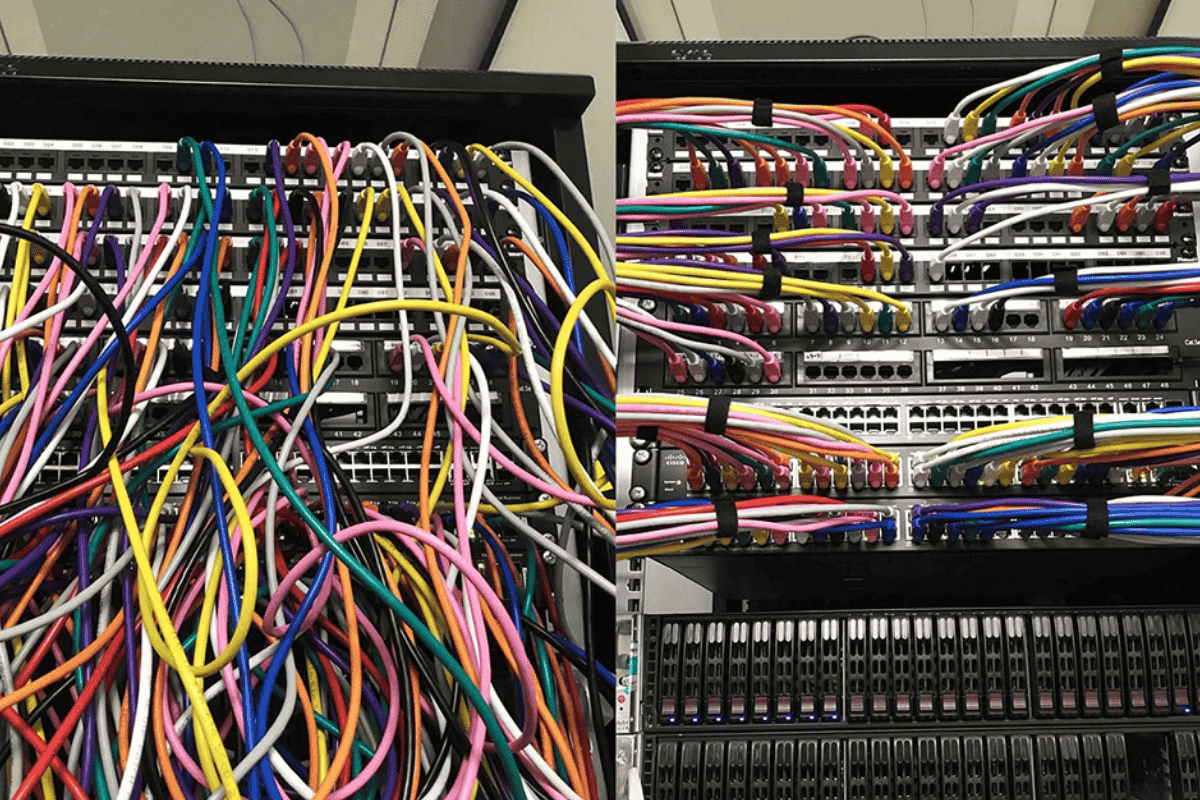

Bỗ trí dây điện trong tủ Rack hợp lý
Tủ rack server và phụ kiện đi kèm
Để tủ rack server hoạt động hiệu quả và đảm bảo tính ổn định, việc trang bị đầy đủ các phụ kiện đi kèm là rất cần thiết. Những phụ kiện này không chỉ giúp tối ưu khả năng quản lý, làm mát và cấp nguồn mà còn nâng cao tính bảo mật và khả năng vận hành của toàn hệ thống.
- Patch panel: Giúp bố trí và phân phối đầu cáp mạng gọn gàng, thuận tiện cho việc theo dõi và bảo trì.
- Switch rackmount: Thiết bị chuyển mạch có thể gắn trực tiếp lên thanh ray của tủ server, tiết kiệm không gian.
- Thanh nguồn PDU: Phân phối điện cho các thiết bị trong tủ, một số loại có tính năng giám sát từ xa và chống quá tải.
- Hệ thống quản lý cáp (cable management arm, máng cáp): Giữ dây cáp đi đúng hướng, tránh rối và giảm nguy cơ chập cháy.
- Quạt tản nhiệt: Giúp lưu thông không khí, tránh hiện tượng nóng cục bộ trong tủ server.
- Thiết bị cảm biến (nhiệt độ, độ ẩm, khói): Giám sát điều kiện môi trường để kịp thời cảnh báo sự cố.
- Đầu nối UPS hoặc module dự phòng nguồn: Cung cấp điện liên tục khi mất nguồn lưới.
- Thiết bị bảo mật: Khóa cửa, camera giám sát hoặc cảm biến chuyển động tăng cường an toàn cho tủ server.
Việc lựa chọn phụ kiện phù hợp sẽ giúp hệ thống tủ rack server hoạt động ổn định, giảm thiểu thời gian gián đoạn và hỗ trợ mở rộng hiệu quả trong tương lai.
Việc hiểu rõ cấu tạo và chức năng của từng thành phần trong tủ server là nền tảng giúp doanh nghiệp đầu tư hiệu quả cho hạ tầng công nghệ thông tin. Một tủ rack server chất lượng, được trang bị đầy đủ và lắp đặt khoa học sẽ giúp hệ thống hoạt động ổn định, dễ mở rộng, bảo trì và giảm thiểu rủi ro kỹ thuật. Hãy lựa chọn tủ phù hợp với quy mô, nhu cầu thiết bị và môi trường lắp đặt để đảm bảo tối đa hiệu suất sử dụng lâu dài. Hãy để Tân Quốc Hùng giúp doanh nghiệp của bạn đưa ra giải pháp tối ưu sản phẩm và hiệu năng.
