Lắp đặt máng cáp không chỉ là treo vài đoạn máng lên trần rồi kéo dây qua. Nếu làm đúng kỹ thuật, hệ thống sẽ thẳng, chắc, dễ bảo trì và an toàn khi đưa vào vận hành. Nhưng nếu thi công sơ sài, chỉ cần sai ở khoảng cách treo, xử lý co cút hoặc cách nối máng là toàn bộ tuyến có thể nhanh chóng phát sinh võng, rung, khó kéo cáp hoặc khó mở rộng về sau. Bài viết này sẽ đi theo đúng logic thực tế để giúp bạn hiểu rõ quy trình lắp đặt thang máng cáp và các lỗi rất thường gặp trên công trình.
Vì sao lắp đặt máng cáp đúng kỹ thuật lại quan trọng?
Nhiều người khi làm hệ thống điện thường chú trọng đến vật tư như thang cáp, máng cáp, cáp điện hay tủ điện, nhưng lại đánh giá thấp phần thi công. Trong khi đó, cùng một bộ vật tư, nếu đội thi công làm tốt thì hệ thống rất gọn, rất bền; còn nếu làm ẩu thì dù vật liệu tốt vẫn dễ phát sinh lỗi.
Ảnh hưởng trực tiếp đến độ an toàn của tuyến cáp
Máng cáp là phần đỡ và định hướng cho toàn bộ tuyến dây. Nếu lắp sai kỹ thuật, dây cáp có thể bị:
- võng theo tuyến
- cọ vào mép máng
- chịu lực không đều
- khó tản nhiệt
- khó xử lý khi phát sinh sự cố
Ảnh hưởng đến tính thẩm mỹ và độ chuyên nghiệp
Một tuyến máng cáp thi công đẹp phải:
- đi thẳng
- đều cao độ
- phụ kiện gọn
- mối nối chắc
- không cắt vá lộn xộn
- không bị võng hoặc lệch tuyến
Nhìn vào hệ máng cáp, người có kinh nghiệm thường đánh giá được ngay đội thi công có làm bài bản hay không.
Ảnh hưởng đến khả năng kéo cáp và mở rộng sau này
Máng cáp được lắp đẹp nhưng co cút xử lý sai vẫn có thể gây khó khăn khi kéo dây. Rất nhiều công trình ban đầu nhìn ổn, nhưng đến lúc kéo cáp mới phát hiện:
- góc cua quá gắt
- co không chuẩn
- nối máng không đồng trục
- khoảng đỡ không hợp lý
- không có chỗ thao tác
Đó là lý do phần lắp đặt máng cáp điện cần được nhìn như một hạng mục kỹ thuật độc lập, chứ không phải việc phụ.

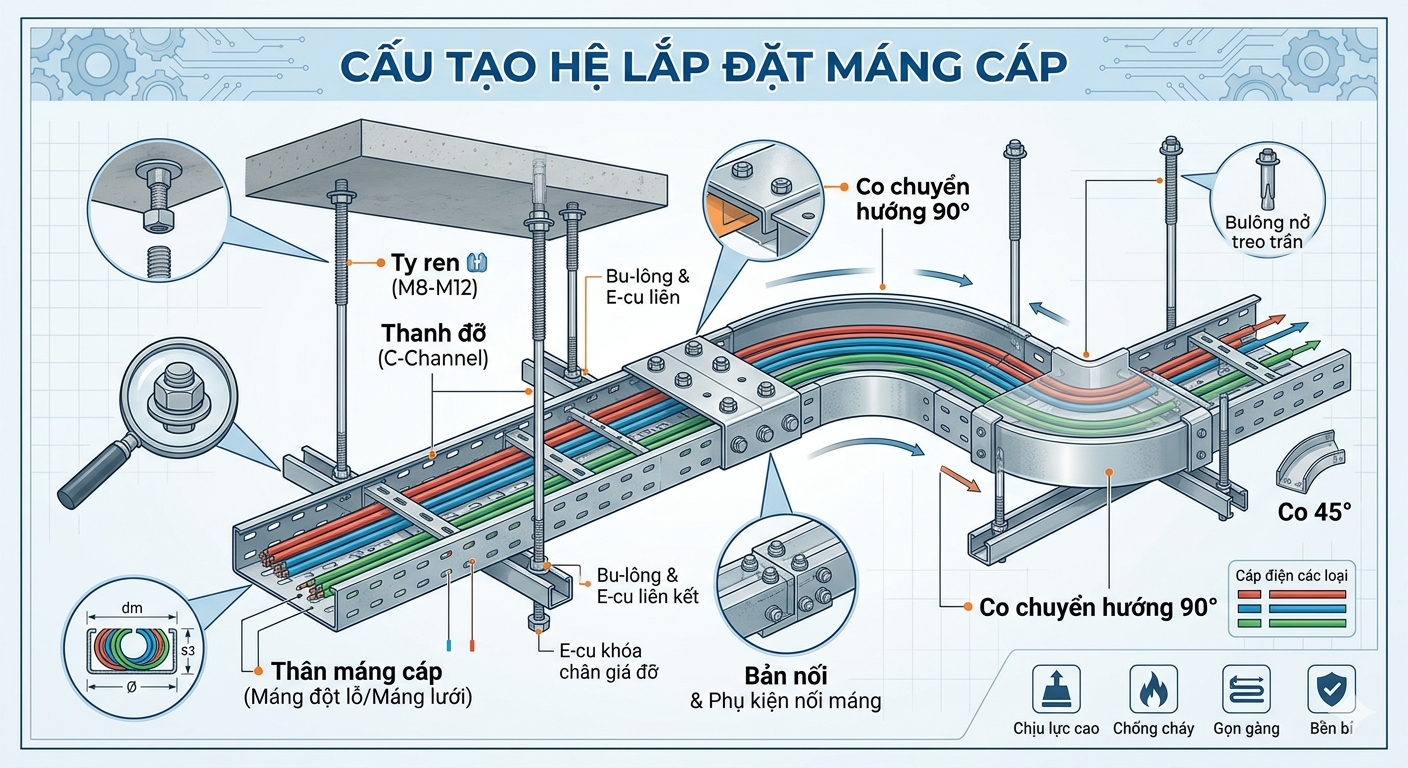

Lắp đặt máng cáp gồm những hạng mục nào?
Khi nói đến lắp đặt thang máng cáp, nhiều người thường hình dung đơn giản là treo máng lên là xong. Nhưng trên thực tế, công việc này gồm khá nhiều bước:
- khảo sát và xác định tuyến
- lấy dấu cao độ và vị trí treo đỡ
- lắp hệ ty treo, giá đỡ hoặc chân đỡ
- lắp đoạn thẳng
- lắp co, tê, giảm, chuyển hướng
- căn chỉnh toàn tuyến
- siết liên kết
- kiểm tra trước khi kéo cáp
- hoàn thiện, nghiệm thu
Nếu chỉ làm tốt một phần mà bỏ qua phần còn lại, chất lượng tổng thể vẫn không đảm bảo.
Chuẩn bị trước khi lắp đặt máng cáp
Đây là bước đầu tiên nhưng lại là bước bị làm nhanh nhất ở nhiều công trình. Trong khi thực tế, chuẩn bị càng kỹ thì thi công càng ít phát sinh.
Xác định rõ tuyến đi máng
Cần chốt rõ:
- tuyến đi qua đâu
- cao độ bao nhiêu
- giao cắt với ống gió, ống nước, hệ PCCC hay không
- vị trí chuyển hướng ở đâu
- vị trí xuống cáp ở đâu
- có khả năng mở rộng thêm tuyến nào sau này không
Một tuyến máng không nên chỉ đi theo chỗ “đang còn trống”, mà cần đi theo hướng logic cho vận hành và bảo trì.
Đọc bản vẽ và đối chiếu hiện trường
Bản vẽ là nền tảng, nhưng hiện trường mới là nơi quyết định. Có rất nhiều trường hợp:
- bản vẽ đúng nhưng hiện trường thay đổi
- mặt bằng có thêm vật cản
- cao độ thực tế khác thiết kế
- xuất hiện thêm tuyến kỹ thuật khác
Vì vậy, trước khi thi công cần đối chiếu lại thật kỹ để tránh phải tháo xuống làm lại.
Chuẩn bị đủ phụ kiện và hệ treo đỡ
Một lỗi phổ biến là chỉ tập trung phần thân máng, đến lúc thi công mới thiếu:
- co
- tê
- giảm
- bản nối
- bulong
- ty ren
- thanh chống
- giá treo
Khi thiếu phụ kiện, đội thi công rất dễ xử lý tạm bợ ngoài hiện trường. Đây là nguyên nhân khiến hệ máng mất thẩm mỹ và kém ổn định.

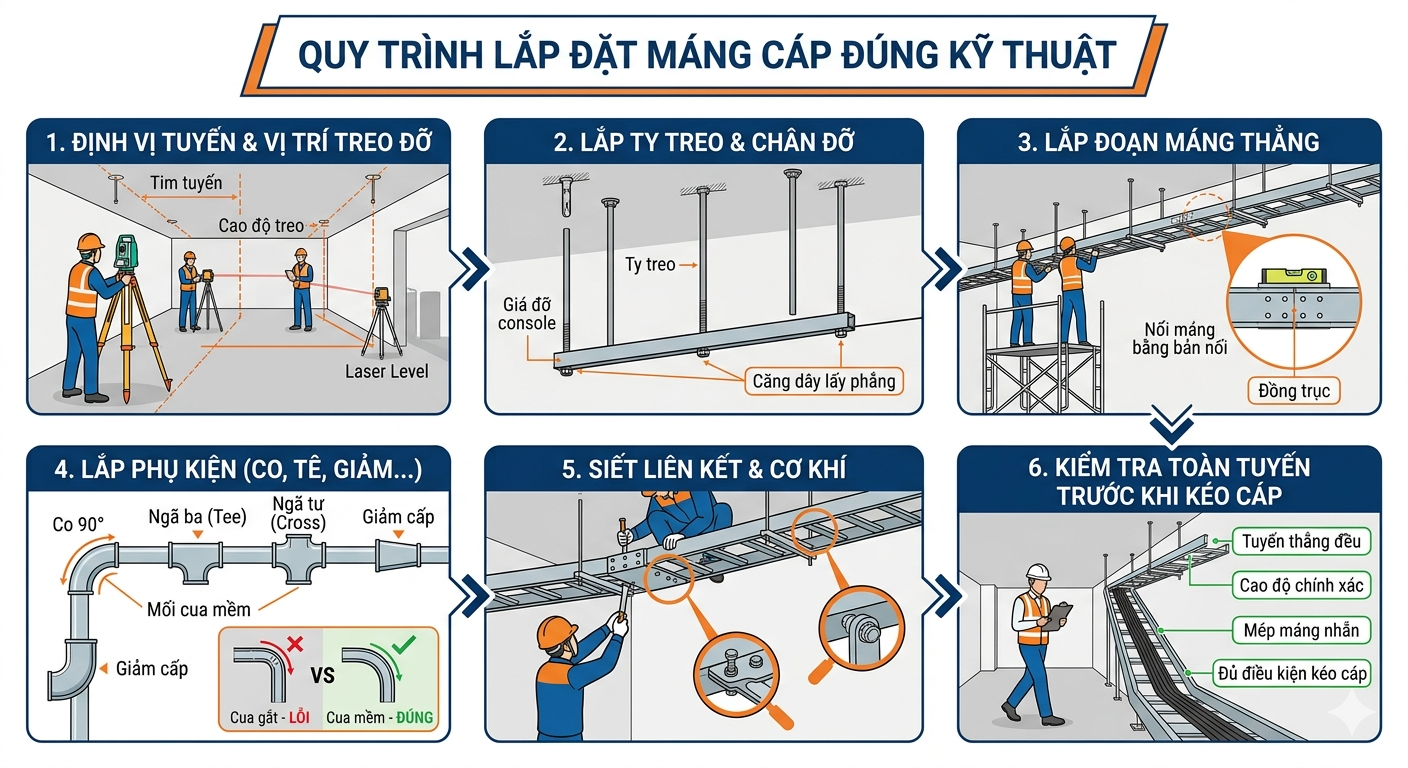

Quy trình lắp đặt máng cáp đúng kỹ thuật
Đây là phần quan trọng nhất để lắp đặt máng cáp đúng cách mình sẽ đi theo trình tự thực tế trên công trình.
Bước 1 – Lấy dấu tuyến và vị trí treo đỡ
Sau khi khảo sát, cần xác định chính xác:
- tim tuyến
- cao độ treo
- khoảng cách giữa các điểm treo
- vị trí co, tê, giao cắt
- vị trí cần tăng cường đỡ
Đây là bước quyết định tuyến có thẳng hay không.
Nếu lấy dấu sơ sài, khi lắp lên sẽ rất dễ xảy ra tình trạng:
- tuyến bị lệch
- đoạn cao đoạn thấp
- co không khớp
- đầu nối vênh nhau
Khoảng cách treo đỡ quan trọng như thế nào?
Khoảng cách giữa các điểm treo ảnh hưởng trực tiếp đến độ võng và độ ổn định của tuyến máng. Nếu treo quá thưa:
- máng dễ võng
- rung khi vào tải
- giảm độ bền tổng thể
- nhìn rất mất thẩm mỹ
Đây là lỗi cực kỳ phổ biến ở công trình làm nhanh hoặc cắt giảm vật tư.
Bước 2 – Lắp hệ ty treo, chân đỡ hoặc giá đỡ
Tùy công trình mà máng cáp có thể:
- treo ty từ trần
- đặt trên console gắn tường
- đặt trên giá đỡ đứng
- đi sàn kỹ thuật hoặc khung riêng
Phần treo đỡ phải:
- đúng cao độ
- đúng tim tuyến
- chịu tải phù hợp
- đồng đều giữa các vị trí
- siết liên kết chắc chắn
Nhiều công trình chọn thân máng tốt nhưng phần treo đỡ làm yếu hoặc lệch, khiến toàn tuyến xuống chất lượng rất nhanh.
Bước 3 – Lắp đoạn thẳng
Sau khi có hệ treo đỡ, mới bắt đầu đặt các đoạn máng thẳng lên.
Khi lắp đoạn thẳng cần chú ý:
- các đoạn phải đồng trục
- bề mặt tuyến phải đều
- mối nối phải kín và thẳng
- không để đoạn nọ lệch đoạn kia
- không cắt ghép tùy tiện nếu không thật sự cần thiết
Vì sao đoạn thẳng phải đồng đều?
Vì chỉ cần một vài vị trí lệch nhẹ, cả tuyến nhìn sẽ bị gãy và đến khi kéo cáp sẽ dễ:
- mắc dây
- cạ dây
- khó đi các bó cáp lớn
- khó lắp nắp máng nếu có
Bước 4 – Lắp co, tê, giảm và các điểm chuyển hướng
Đây là nơi thể hiện rõ tay nghề thi công.
Một hệ lắp đặt máng cáp đẹp không nằm ở đoạn thẳng, mà nằm ở các vị trí:
- rẽ ngang
- rẽ lên
- rẽ xuống
- phân nhánh
- đổi từ máng lớn sang máng nhỏ
Nếu xử lý các điểm này bằng cách cắt thủ công thiếu chuẩn, hệ thống sẽ:
- méo tuyến
- mất thẩm mỹ
- khó kéo cáp
- tăng nguy cơ cáp bị cấn hoặc gập
Co cút cần lưu ý gì?
Điểm quan trọng nhất là hướng cua phải đủ mềm và đúng phụ kiện. Với cáp lớn hoặc nhiều dây đi chung, nếu co quá gắt thì việc kéo dây rất khó khăn.
Bước 5 – Siết liên kết và kiểm tra độ chắc chắn
Sau khi lắp xong từng phần, cần kiểm tra lại:
- bulong đã đủ chưa
- bản nối đã đúng chưa
- mối ghép có chắc không
- đoạn nào còn rung hoặc lệch không
Nhiều đội chỉ lắp xong là chuyển sang kéo cáp, trong khi đây là lúc cần kiểm tra cơ khí kỹ nhất.
Bước 6 – Kiểm tra toàn tuyến trước khi kéo cáp
Đây là bước rất quan trọng nhưng hay bị bỏ qua vì tâm lý muốn làm nhanh.
Cần kiểm tra:
- toàn tuyến có thẳng không
- có đoạn nào võng không
- co cút có đúng hướng không
- mép máng có sắc hoặc còn ba via không
- khoảng cách treo đã đều chưa
- có vị trí nào vướng hệ khác không
Nếu sửa ngay ở giai đoạn này, chi phí và công sức sẽ thấp hơn rất nhiều so với lúc đã kéo cáp xong.
Những điểm kỹ thuật cần đặc biệt lưu ý khi lắp đặt máng cáp
Ngoài quy trình chung về lắp đặt máng cáp, đây là các điểm cực kỳ thực tế mà nhiều công trình hay mắc.
Không để tuyến máng cáp đi chắp vá
Máng cáp cần đi theo logic rõ ràng. Nếu chỉnh sửa quá nhiều ngay trên hiện trường, tuyến sẽ:
- thiếu thẳng hàng
- khó nhìn
- khó bảo trì
- dễ phát sinh lỗi cơ khí
Hạn chế cắt chế ngoài hiện trường nếu không cần thiết
Trong một số tình huống vẫn phải xử lý tại chỗ, nhưng nếu lạm dụng việc cắt ghép thủ công, chất lượng và thẩm mỹ đều giảm.
Chừa không gian cho việc kéo cáp và bảo trì
Tuyến máng đặt quá sát trần, quá sát dầm hoặc quá sát các hệ khác sẽ rất khó thao tác sau này. Đây là lỗi không lộ ra lúc lắp máng, nhưng sẽ lộ ngay khi kéo dây.
Chú ý giao cắt với hệ khác
Máng cáp thường đi cùng khu vực với:
- ống gió
- ống nước
- PCCC
- thang máy kỹ thuật
- hệ HVAC
- kết cấu thép
Nếu không phối hợp tốt từ đầu, rất dễ phải đập đi làm lại hoặc chuyển tuyến gấp khi công trình đã vào giai đoạn cuối.
Những lỗi thường gặp khi lắp đặt máng cáp
Đây là phần rất thực tế vì gần như công trình nào cũng gặp ít nhất một vài lỗi dưới đây.
Treo đỡ quá thưa
Đây là lỗi số một. Hệ quả là tuyến bị võng, nhìn xấu và giảm độ an toàn khi vào tải.
Co cút xử lý không chuẩn
Hệ quả là:
- tuyến gãy khúc
- kéo cáp khó
- cáp dễ cấn
- hệ thống mất thẩm mỹ
Đoạn thẳng không đồng đều
Đây là lỗi làm hệ thống nhìn rất nghiệp dư. Khi máng lệch cao độ hoặc lệch tim, toàn tuyến sẽ không đẹp và khó lắp đồng bộ.
Không kiểm tra trước khi kéo cáp
Đây là lỗi khiến việc sửa chữa trở nên tốn kém hơn rất nhiều, vì lúc đó phải tháo cả cáp ra để chỉnh lại tuyến máng.
Thiếu phụ kiện hoặc thay phụ kiện bằng giải pháp tạm
Khi thiếu co, thiếu bản nối hoặc thiếu giá đỡ mà xử lý bằng cách làm tạm tại chỗ, hệ thống sẽ nhanh xuống cấp và khó nghiệm thu.
Liên hệ ngay để được tư vấn lắp đặt máng cáp, chọn tuyến và phụ kiện đúng kỹ thuật cho công trình tanquochung.vn
Kinh nghiệm để lắp đặt máng cáp đẹp và bền hơn
Nếu cần tóm gọn thành vài nguyên tắc dễ nhớ, bạn có thể đi theo các điểm sau:
- Khảo sát hiện trường kỹ trước khi lắp
- Chốt tuyến thật rõ trước khi treo đỡ
- Không tiết kiệm sai chỗ ở phần giá treo và phụ kiện
- Ưu tiên dùng phụ kiện đồng bộ thay vì cắt vá tùy tiện
- Kiểm tra toàn tuyến trước khi kéo cáp
- Luôn nghĩ đến việc bảo trì và mở rộng về sau
Một hệ máng đẹp không phải là hệ dùng vật tư đắt nhất, mà là hệ được lắp có logic, thẳng tuyến, chắc chắn và thuận tiện cho vận hành thực tế.
Lắp đặt máng cáp là một hạng mục kỹ thuật quan trọng, ảnh hưởng trực tiếp đến độ bền, độ an toàn và tính chuyên nghiệp của toàn bộ hệ thống điện. Muốn làm đúng, không thể chỉ quan tâm đến vật tư mà phải làm tốt từ khâu khảo sát, lấy dấu, treo đỡ, xử lý co cút cho đến kiểm tra trước khi kéo cáp.
Nếu bạn đang chuẩn bị thi công hệ thang máng cáp, hãy nhớ rằng một tuyến máng tốt là tuyến:
- đi đúng
- treo chắc
- co cút chuẩn
- dễ kéo cáp
- dễ bảo trì
- và còn có thể mở rộng trong tương lai
Làm đúng ngay từ đầu luôn là cách tiết kiệm nhất cho cả công trình.
